модель 2006 года
- Модель FX HO
- Код модели FX High Output (FX1100E)

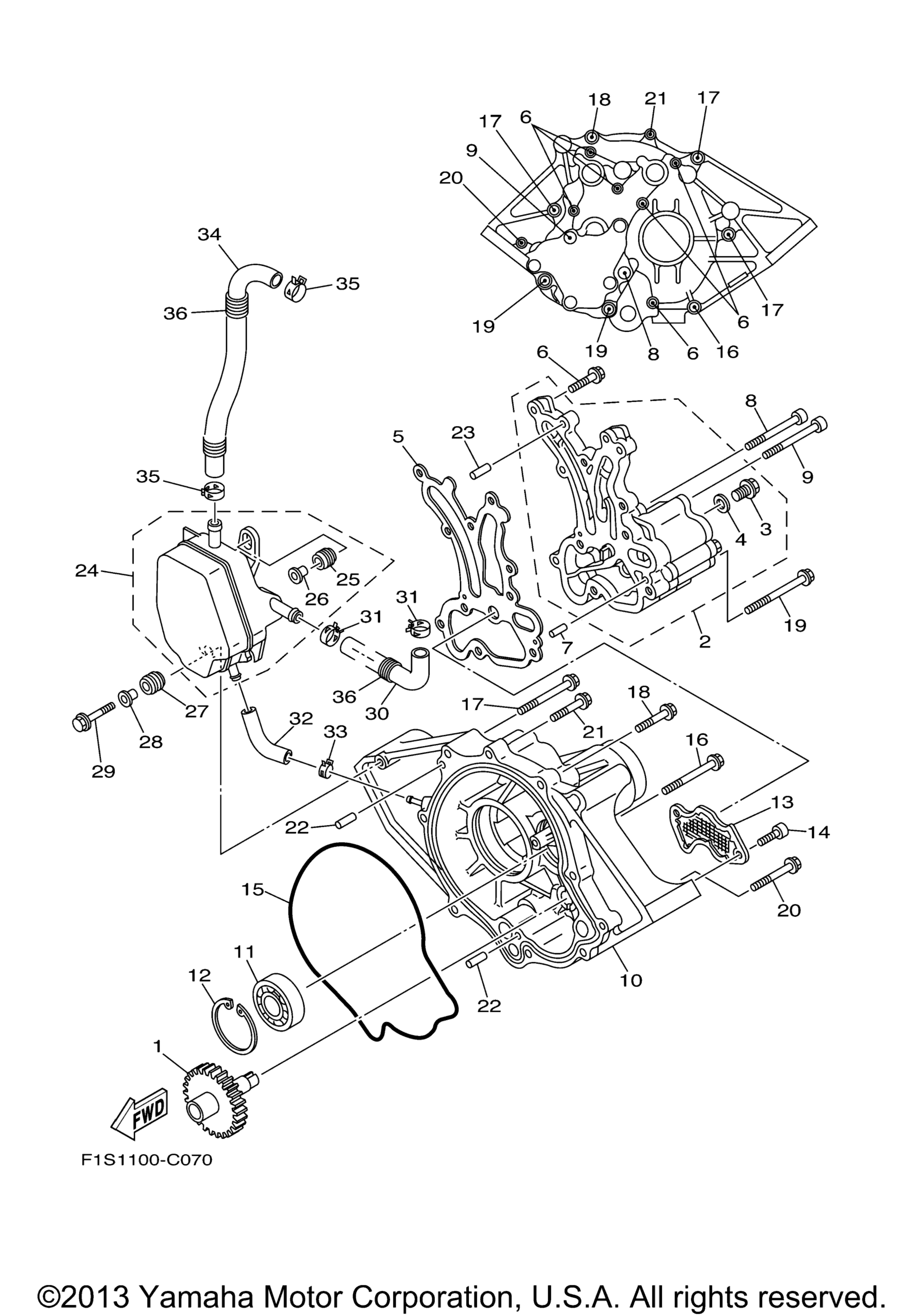

Схема масляного насоса для FX High Output (FX1100E)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня масляного насоса Yamaha art. 6B6-13360-00-00
По запросу
2
Oil Pump Assy art. 6B6-13300-01-00
По запросу
3
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
4
. Gasket art. 90430-08119-00
от 578 ₽
5
Gasket art. 6B6-13563-01-00
По запросу
6
Bolt, With Washer art. 97513-06525-00
По запросу
7
Pin, Dowel art. 93603-12221-00
По запросу
8
Bolt, Hexagon Socket Head art. 90110-08039-00
По запросу
9
Bolt, Hexagon Socket Head art. 90110-08040-00
По запросу
10
Крышка масляного насоса Yamaha art. 99999-03984-00
По запросу
11
Bearing art. 93306-30441-00
По запросу
12
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
13
Сетка маслозаборника Yamaha art. 6B6-13411-00-00
По запросу
14
Болт Yamaha art. 91317-06016-00
По запросу
15
.Gasket art. 6B6-13475-01-00
По запросу
16
Bolt, With Washer art. 90119-08045-00
По запросу
17
Bolt, With Washer art. 90119-08034-00
По запросу
18
Bolt, With Washer art. 90119-08043-00
По запросу
19
Bolt, With Washer art. 90119-08073-00
По запросу
20
Bolt, With Washer art. 97513-06555-00
По запросу
21
Bolt, With Washer art. 97513-06535-00
По запросу
22
Штифт Yamaha art. 93608-16M16-00
от 420 ₽
23
Pin, Dowel art. 93606-25M00-00
По запросу
24
Seperator, Oil art. 60E-11164-00-00
По запросу
25
. Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
26
. Collar art. 90387-06119-00
По запросу
27
Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
28
Collar art. 90387-06119-00
По запросу
29
Bolt, With Washer art. 90119-06294-00
По запросу
30
Pipe, Breather 3 art. 60E-11126-01-00
По запросу
31
Clip art. 90467-170A0-00
По запросу
32
Pipe, Breather 4 art. 6B6-11125-00-00
По запросу
33
Clip art. 90467-110A1-00
По запросу
34
Pipe, Breather 1 art. 60E-11166-01-00
По запросу
35
Clip art. 90467-170A0-00
По запросу
36
Tube (L260) art. 90447-19005-00
По запросу
