модель 2008 года
- Модель FX
- Код модели FX1000G

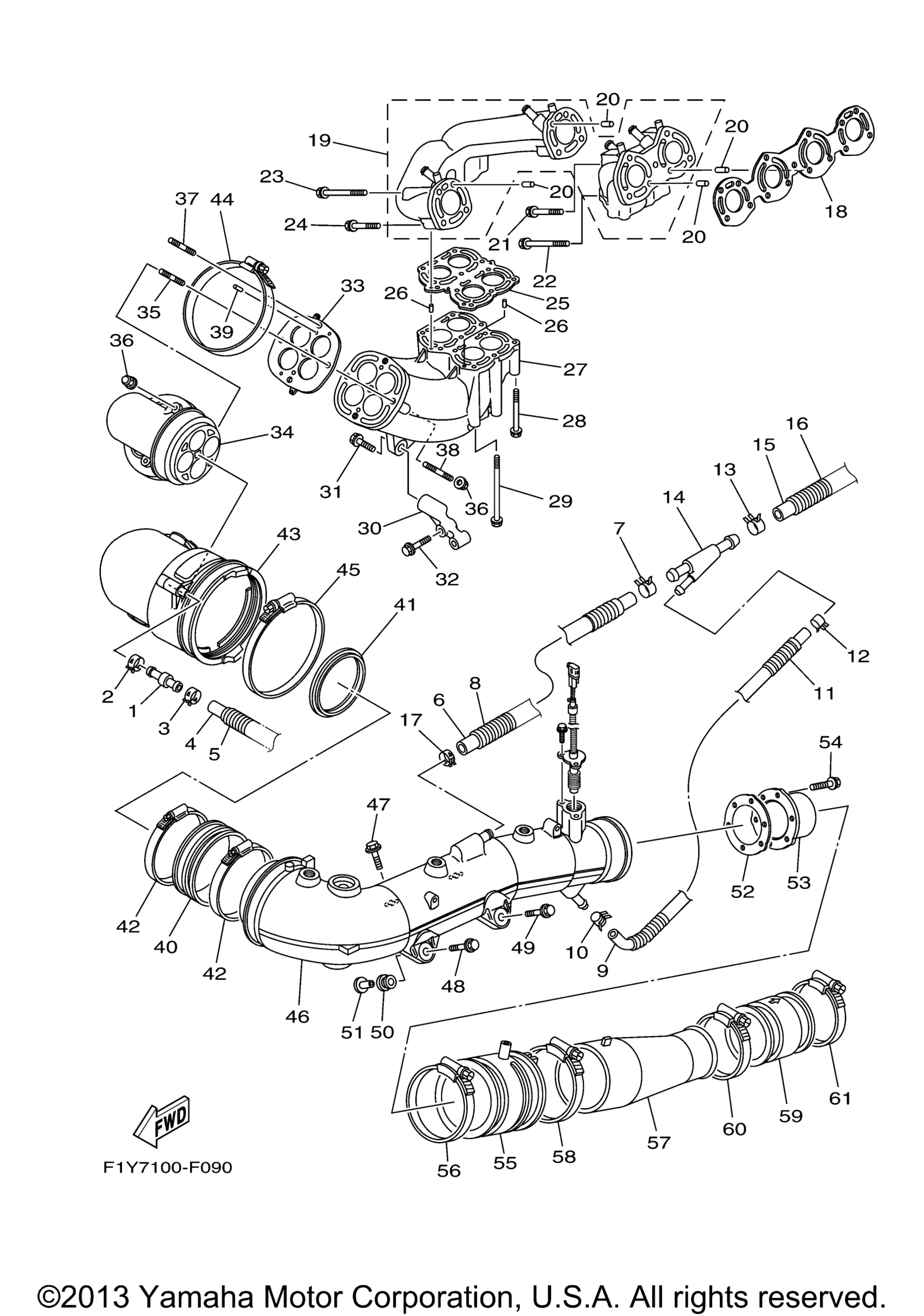

Схема выхлопной системы 1 для FX1000G
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Hose 4 art. 60E-12594-00-00
По запросу
2
Clip art. 90467-120A0-00
По запросу
3
Clip art. 90467-130A0-00
По запросу
4
Hose (L630) art. 90445-14M03-00
По запросу
5
Hose (L445) art. 90446-20M65-00
По запросу
6
Hose (L430) art. 90445-20003-00
По запросу
7
Clip art. 90467-200A0-00
По запросу
8
Hose, With Spring (L380) art. 90447-22008-00
По запросу
9
Hose, 4 art. 60E-1244G-00-00
По запросу
10
Clip art. 90467-130A0-00
По запросу
11
Hose, With Spring (L205) art. 90447-15001-00
По запросу
12
Clip art. 90467-150A0-00
По запросу
13
Clip art. 90467-200A0-00
По запросу
14
Joint, Hose 1 art. 60E-12581-00-00
По запросу
15
Hose (L720) art. 90445-20004-00
По запросу
16
Hose, With Spring (L610) art. 90447-22012-00
По запросу
17
Clip art. 90467-200A0-00
По запросу
18
.Gasket, Exhaust Pipe art. 60E-14613-01-00
По запросу
19
Exhaust Pipe Assy 1 art. 60E-14610-00-94
По запросу
20
Штифт Yamaha art. 93608-16M16-00
от 420 ₽
21
Bolt, With Washer art. 90119-08029-00
По запросу
22
Bolt, With Washer art. 90119-08034-00
По запросу
23
Bolt, With Washer art. 90119-08029-00
По запросу
24
Bolt, With Washer art. 90119-08M66-00
По запросу
25
.Gasket, Muffler Damper 1 art. 60E-14739-02-00
По запросу
26
Pin, Dowel art. 93606-12019-00
от 80 ₽
27
Pipe, Exhaust 3 art. 60E-14631-00-94
По запросу
28
Bolt, With Washer art. 90119-08036-00
По запросу
29
Bolt, With Washer art. 90119-08031-00
По запросу
30
Stay, Muffler 1 art. 60E-14771-00-94
По запросу
31
Bolt, With Washer art. 90119-10013-00
По запросу
32
Bolt, With Washer art. 90119-08043-00
По запросу
33
.Gasket, Muffler Damper 2 art. 60E-14749-02-00
По запросу
34
Ring, Joint art. 60E-14712-02-94
По запросу
35
Bolt, Stud art. 90116-10016-00
По запросу
36
Nut art. 90179-10M35-00
По запросу
37
Bolt, Stud art. 90116-10017-00
По запросу
38
Bolt, Stud art. 90116-10018-00
По запросу
39
Pin, Dowel art. 93606-12019-00
от 80 ₽
40
Joint, Exhaust 2 art. 60E-14625-00-00
По запросу
41
.Seal, Exhaust art. 60E-14642-00-00
По запросу
42
Hose Clamp Assy art. 90450-99M06-00
По запросу
43
Joint, Exhaust 1 art. 60E-14615-00-00
По запросу
44
Hose Clamp Assy art. 90450-99M18-00
По запросу
45
Hose Clamp Assy art. 90450-99M18-00
По запросу
46
Muffler 2 art. 60E-14721-10-94
По запросу
47
Bolt, With Washer art. 90119-10013-00
По запросу
48
Bolt, With Washer art. 90119-10011-00
По запросу
49
Bolt, With Washer art. 90119-10017-00
По запросу
50
Grommet art. 90480-21M63-00
По запросу
51
Collar art. 90387-11008-00
По запросу
52
.Gasket, Exhaust Pipe art. 60E-14623-00-00
По запросу
53
Pipe, Tail art. 60E-14784-10-94
По запросу
54
Болт Yamaha art. 95024-06016-00
По запросу
55
Pipe 2 art. 60E-1475E-00-00
По запросу
56
Hose Clamp Assy art. 90450-99M06-00
По запросу
57
Pipe, Outlet art. 60E-14752-10-94
По запросу
58
Hose Clamp Assy art. 90450-99M06-00
По запросу
59
Pipe 3 art. 6B6-1475F-00-00
По запросу
60
Clamp, Hose art. 90460-90M11-00
По запросу
61
Clamp, Hose art. 90460-90M11-00
По запросу
