модель 2008 года
- Модель VX
- Код модели VX (VX1100G)

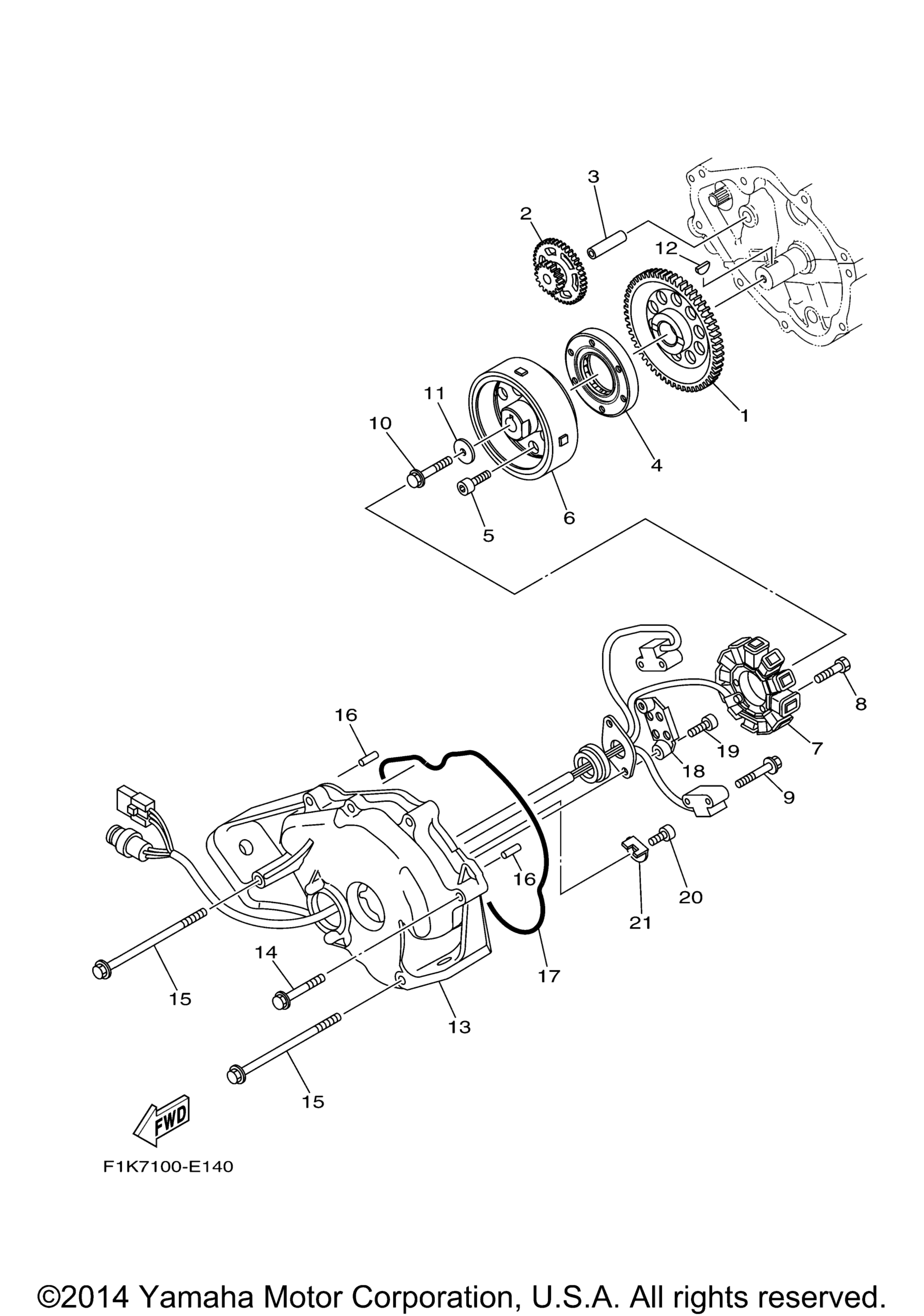

Схема генератора для VX (VX1100G)
Схема
Детали
Номер
Наименование детали
Цена
1
Gear 3 art. 6D3-15515-00-00
По запросу
2
Gear, Idler 2 art. 60E-15517-00-00
По запросу
3
Shaft 1 art. 60E-15521-00-00
По запросу
4
Starter One-Way Assy art. 4WM-15590-00-00
По запросу
5
Болт шестигранник с торцевой головкой art. 91317-08020-00
По запросу
6
Rotor Assy art. 6D3-81450-00-00
По запросу
7
Stator Assy art. 6D3-81410-02-00
По запросу
8
Bolt art. 91317-06035-00
По запросу
9
Bolt, With Washer art. 97513-05514-00
По запросу
10
Bolt, Flange art. 90105-105A6-00
По запросу
11
Washer, Plate art. 90201-103U7-00
По запросу
12
Шпонка Yamaha art. 90280-03047-00
от 683 ₽
13
Cover, Flywheel art. 6D3-81337-00-94
По запросу
14
Bolt, With Washer art. 90119-10016-00
По запросу
15
Bolt, With Washer art. 90119-10M19-00
По запросу
16
Штифт Yamaha art. 93608-16M16-00
от 420 ₽
17
O-Ring art. 93212-04001-00
По запросу
18
Clamp art. 60E-81328-00-00
По запросу
19
Bolt art. 91317-06014-00
По запросу
20
Bolt art. 91317-05010-00
По запросу
21
Plate art. 6D3-81845-00-00
По запросу
