модель 2009 года
- Модель FX HO
- Код модели FX HO (FY1800H)

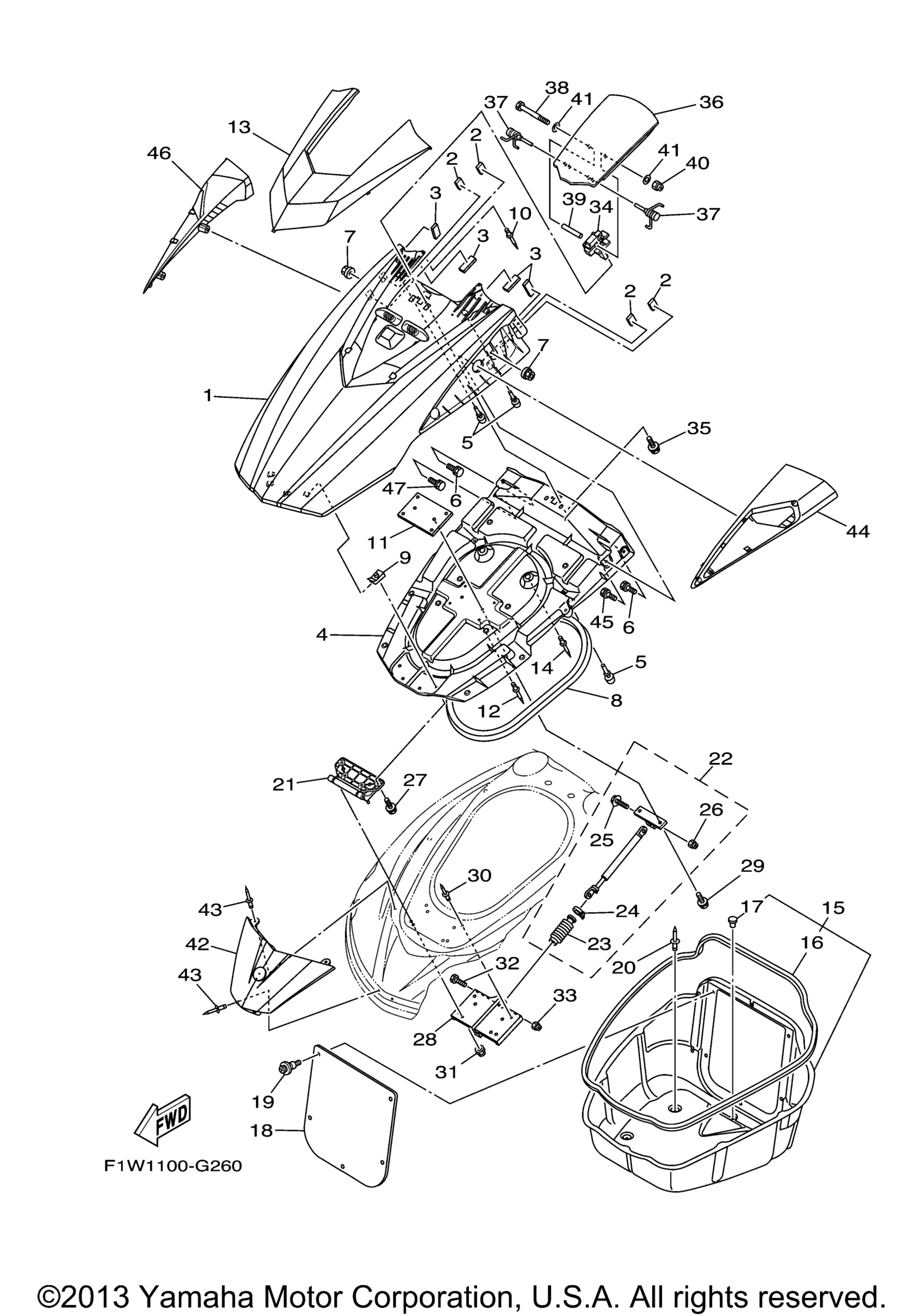

Схема двигателя Hatch 2 для FX HO (FY1800H)
Схема
Детали
Номер
Наименование детали
Цена
1
Lid, Engine Room DNMC art. F1W-U517B-60-P2
По запросу
2
Stopper, Hatch 2 art. F1W-U5136-00-00
По запросу
3
.Packing 3 art. F1K-U266B-00-00
По запросу
4
Cover,Ventilator 1 art. F1W-U213B-01-00
По запросу
5
Cushion, Rubber art. F1W-U3768-01-00
По запросу
6
Bolt, With Washer art. 90119-06803-00
По запросу
7
Nut, Self-Locking art. 90185-06014-00
По запросу
8
Packing 1 art. F1K-U2663-01-00
По запросу
9
Nut, Spring art. 90183-06902-00
По запросу
10
Rivet, Blind art. 90267-48807-00
По запросу
11
Plate, Hatch art. F1W-U5148-00-00
По запросу
12
Rivet, Blind art. 90267-48807-00
По запросу
13
Visor BMG art. F1W-U515N-20-P0
По запросу
14
Rivet, Blind art. 90267-48807-00
По запросу
15
Locker,Bow art. F1W-U475B-04-00
По запросу
16
. .Packing 4 art. F1W-U266C-00-00
По запросу
17
Заглушка Yamaha art. 90605-502U1-00
По запросу
18
Plate, Loker Bow art. F1W-U475F-01-00
По запросу
19
Rivet art. 90269-08801-00
По запросу
20
Rivet, Blind art. F3J-U516R-00-00
По запросу
21
Hinge, Lid art. F1W-U517D-01-00
По запросу
22
Damper Assy art. F2C-6514S-00-00
По запросу
23
. .Cover, Damper art. F1W-6514T-00-00
По запросу
24
. Band art. 1UA-82591-00-00
По запросу
25
. Bolt art. 90109-06218-00
По запросу
26
. ..Nut, Self-Locking art. 95720-06300-00
По запросу
27
Bolt, With Washer art. 90119-06896-00
По запросу
28
Plate, Hinge Lid art. F1W-U518E-02-00
По запросу
29
Bolt, With Washer art. 90119-06830-00
По запросу
30
Rivet, Blind art. 90267-48020-00
По запросу
31
Nut, Nylon art. 9572R-06300-00
По запросу
32
Bolt art. 90109-06218-00
По запросу
33
Nut, Nylon art. 9572R-06300-00
По запросу
34
Lock, Lid art. F1W-6517C-02-00
По запросу
35
Bolt, With Washer art. 90119-05912-00
По запросу
36
Visor, 2 art. F1W-U515P-01-00
По запросу
37
Pin, Hinge art. F1W-6517R-00-00
По запросу
38
Shaft A art. F1W-U515H-00-00
По запросу
39
Pipe art. F1W-U2693-00-00
По запросу
40
Nut, Flange art. 9572R-05300-00
По запросу
41
Washer art. 9299R-05200-00
По запросу
42
Cover, Front DNMC art. F1W-U513M-60-P2
По запросу
43
Rivet, Blind art. 90267-489U6-00
По запросу
44
Mirror Assy. 1 art. F1W-U590D-A1-00
По запросу
45
Bolt, With Washer art. 90119-08907-00
По запросу
46
Mirror Assy. 2 art. F1W-U590E-A1-00
По запросу
47
Bolt, With Washer art. 90119-08907-00
По запросу
