модель 2009 года
- Модель FX SHO
- Код модели FX SHO (FX1800HB)

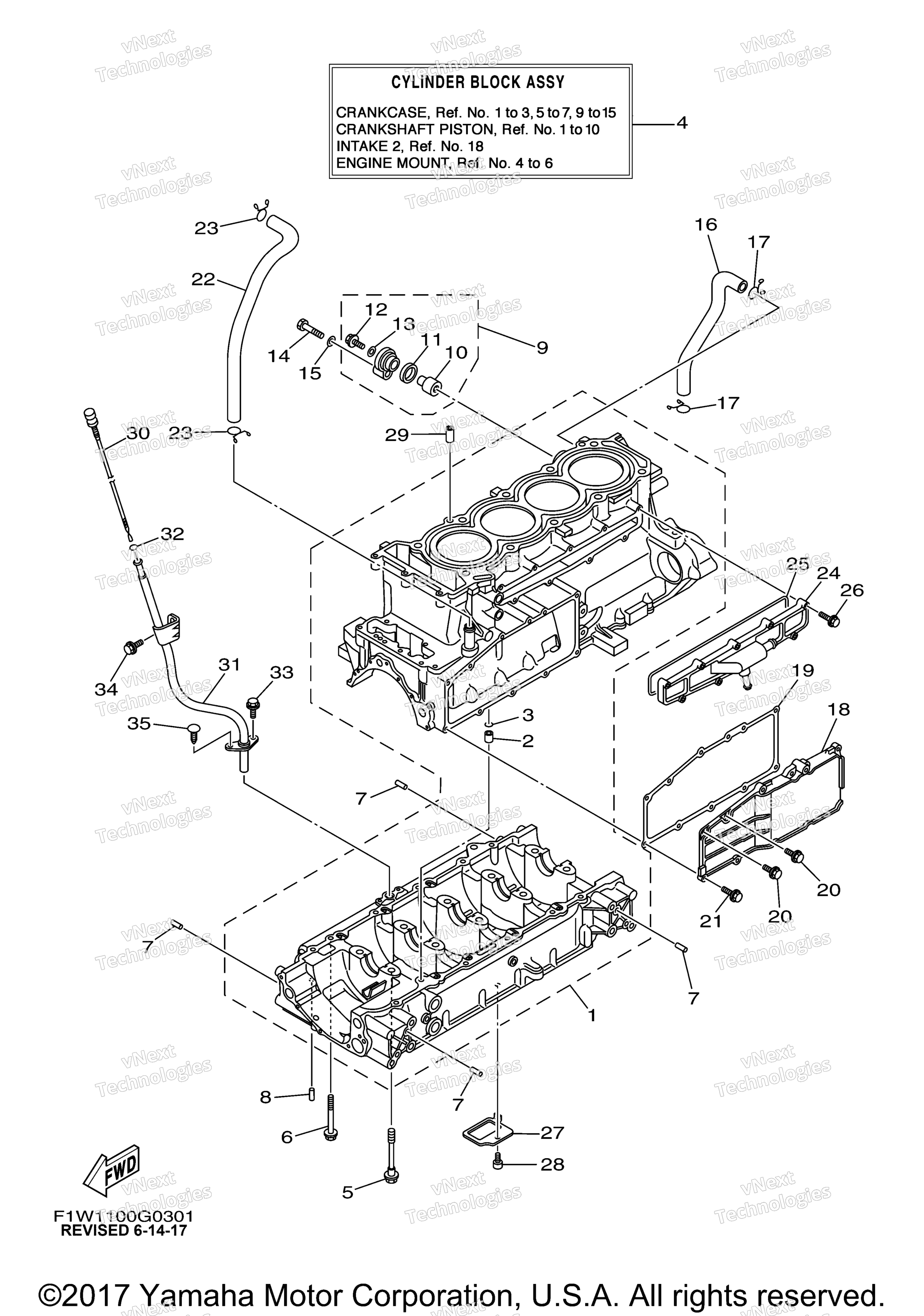

Схема картера для FX SHO (FX1800HB)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 6CS-15100-20-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
. O-Ring art. 93210-11453-00
По запросу
4
Cylinder Block Assy art. 6CS-W009B-28-94
По запросу
5
.Bolt, Flange art. 90105-10071-00
По запросу
6
Bolt, Flange art. 95814-06070-00
По запросу
7
Pin, Dowel art. 93606-12019-00
от 80 ₽
8
Штифт Yamaha art. 93604-10M03-00
от 725 ₽
9
Anode Cover Assy art. 69J-11301-11-00
По запросу
10
. .Anode art. 68V-11325-02-00
По запросу
11
. .Grommet, Anode art. 67F-11328-01-00
По запросу
12
. .Bolt, Flange art. 90105-06M07-00
По запросу
13
. .Gasket art. 90430-06M03-00
По запросу
14
Bolt art. 97095-08040-00
По запросу
15
Шайба Yamaha art. 92990-08600-00
от 368 ₽
16
Hose art. 6S5-11377-00-00
По запросу
17
Clip art. 90467-190A0-00
По запросу
18
Cover art. 6S5-1131M-20-00
По запросу
19
.Gasket art. 6S5-13557-00-00
По запросу
20
Bolt, Flange (Small Head) art. 95024-06014-00
По запросу
21
Bolt, Flange (Small Head) art. 95024-06020-00
По запросу
22
Pipe, Breather 3 art. 6S5-11126-00-00
По запросу
23
Clip art. 90467-190A0-00
По запросу
24
Joint 1 art. 99999-04467-00
По запросу
25
.Gasket, Water Inlet art. 6S5-12517-01-00
По запросу
26
Bolt art. 95024-06025-00
По запросу
27
Plate, Baffle Lower art. 6S5-13337-00-00
По запросу
28
Болт Yamaha art. 91317-06012-00
По запросу
29
Палец Yamaha art. 99530-10114-00
По запросу
30
Plug, Oil Level art. 6S5-15362-01-00
По запросу
31
Pipe, Oil Level art. 99999-03939-00
По запросу
32
Кольцо уплотнительное Yamaha art. 93210-12790-00
от 987 ₽
33
Bolt, Flange art. 95880-06014-00
По запросу
34
Bolt art. 95024-06012-00
По запросу
35
Plug art. 90338-05M03-00
По запросу
