модель 2010 года
- Модель FX SHO
- Код модели FX SUPER HIGH OUTPUT (FX1800J)

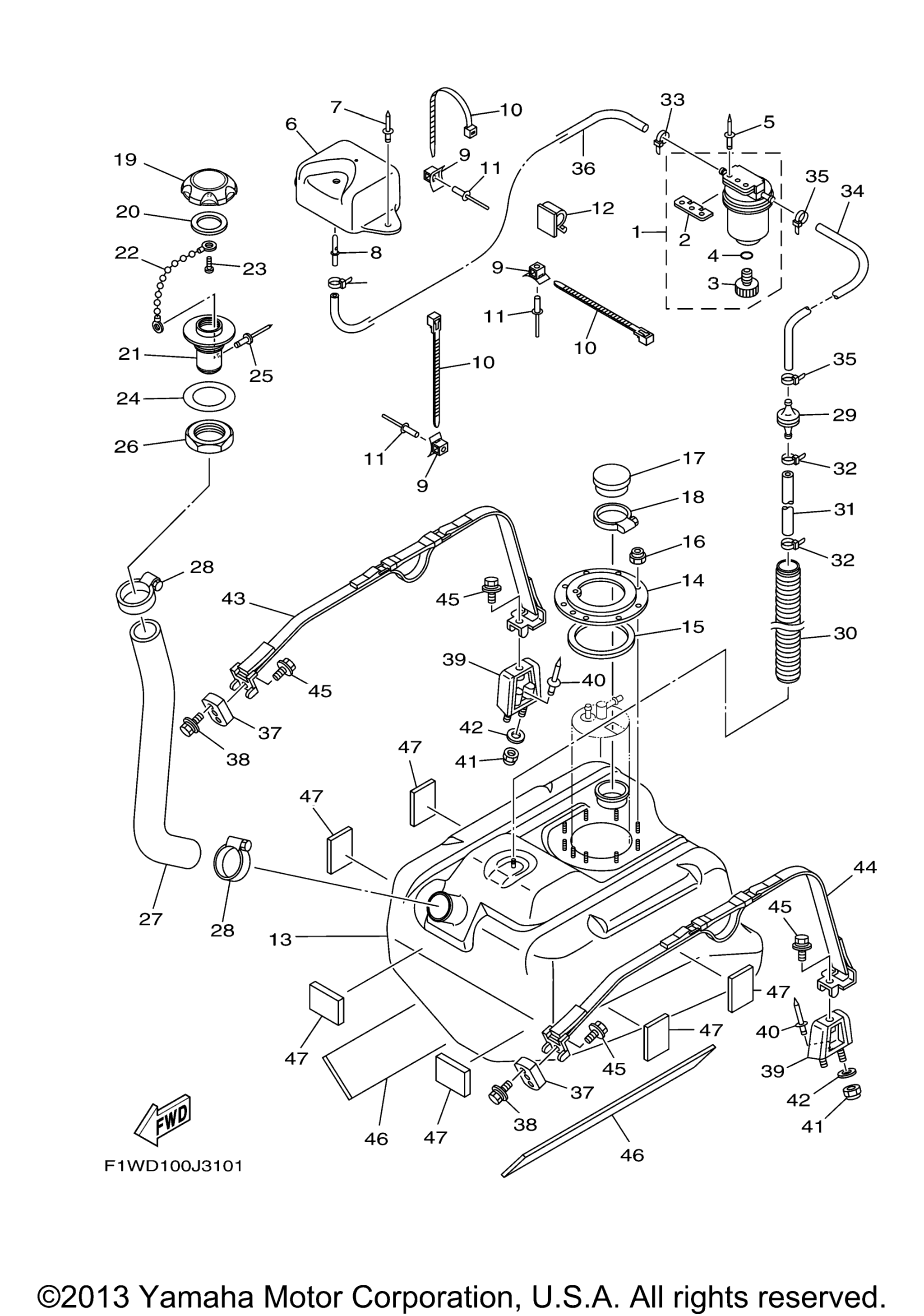

Схема топливного бака для FX SUPER HIGH OUTPUT (FX1800J)
Схема
Детали
Номер
Наименование детали
Цена
1
Filter, Vent Assy art. F2F-6214A-00-00
По запросу
2
. .Plate, Filter art. EW2-62142-00-00
По запросу
3
. .Plug, Drain art. 70R-24543-00-00
По запросу
4
. .O-Ring art. 70R-24489-00-00
По запросу
5
Rivet, Blind art. 90267-489U2-00
По запросу
6
Socket, Ventilation art. F1W-U2159-00-00
По запросу
7
Rivet, Blind art. 90267-489U6-00
По запросу
8
Pipe, Ventilation art. F1G-62149-00-00
По запросу
9
Base, Clamp art. F1W-U828M-00-00
По запросу
10
Зажим Yamaha art. 90464-32801-00
По запросу
11
Rivet, Blind art. 90267-489U6-00
По запросу
12
Clamp art. 90464-17800-00
По запросу
13
Tank, Fuel art. F1W-U7711-03-00
По запросу
14
Ring art. F1B-U7773-00-00
По запросу
15
Прокладка Yamaha art. F1B-67747-00-00
По запросу
16
Nut, Nylon art. 9572R-06300-00
По запросу
17
Cover art. FN8-6771K-00-00
По запросу
18
Band, Hose 62 art. 90601-162U5-00
По запросу
19
Cap, Fuel Filler BLACK art. F2N-U7831-10-00
По запросу
20
Packing art. GP7-U7832-01-00
По запросу
21
Socket BLACK art. GP7-U7833-11-00
По запросу
22
Chain Ball art. GP7-U7835-00-00
По запросу
23
Tapping Screw art. 90169-049U1-00
По запросу
24
Packing Fuel Filler art. GP7-U7834-10-00
По запросу
25
Rivet, Blind art. 90267-329UR-00
По запросу
26
Nut, Fuel Filler art. GP7-U783F-00-00
По запросу
27
Hose art. F1W-U7844-00-00
По запросу
28
Band, Hose 55 art. 90601-155U4-00
По запросу
29
Check Valve art. EU0-67767-31-00
По запросу
30
Tube art. 90447-22804-00
По запросу
31
Hose, Air Vent 3 art. F2C-U785H-00-00
По запросу
32
Хомут Yamaha art. 90465-10098-00
от 368 ₽
33
Хомут Yamaha art. 90465-10098-00
от 368 ₽
34
Hose, Air Vent art. F2C-U785G-00-00
По запросу
35
Хомут Yamaha art. 90465-10098-00
от 368 ₽
36
Hose, Air Vent 3 art. F0D-U7856-10-00
По запросу
37
Nut, Special art. F1X-U2873-00-00
По запросу
38
Bolt, With Washer art. 90119-06830-00
По запросу
39
Brkt, Band art. F1B-6774J-00-00
По запросу
40
Rivet, Blind art. 90267-489UE-00
По запросу
41
Nut, Nylon art. 9572R-06300-00
По запросу
42
Washer art. 9299R-06200-00
По запросу
43
Belt, Tank 1 art. F1B-67743-03-00
По запросу
44
Belt, Tank 1 art. F1W-67743-00-00
По запросу
45
Bolt, With Washer art. 90119-08800-00
По запросу
46
Mat 1 art. F1W-U759B-00-00
По запросу
47
Mat 2 art. F1W-U759C-01-00
По запросу
