модель 2011 года
- Модель FX HO
- Код модели FX HO (FY1800K)

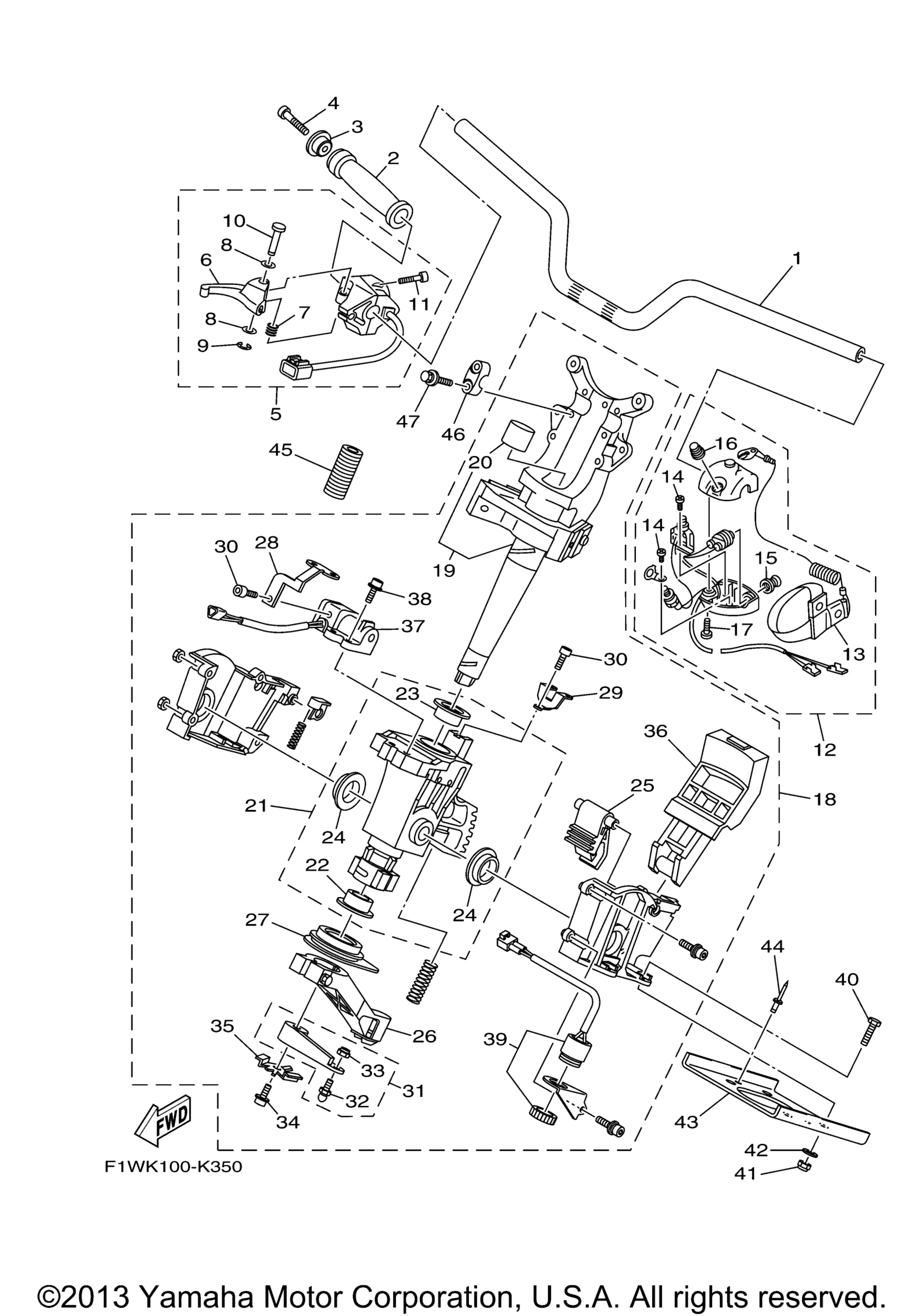

Схема рулевого управления 1 для FX HO (FY1800K)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F1B-61552-00-00
По запросу
2
Grip, Handle art. GP7-U155D-01-00
По запросу
3
Grip, End art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Throttle Lever Assy art. F1W-67250-01-00
По запросу
6
. .Lever, Throttle art. F0D-67255-02-00
По запросу
7
. .Spring art. EW2-67256-00-00
По запросу
8
Шайба Yamaha art. 92990-05600-00
от 168 ₽
9
. .E-Ring art. 99080-04600-00
По запросу
10
. .Shaft art. F0D-67257-00-00
По запросу
11
. .Bolt, Throttle art. F1X-6725F-01-00
По запросу
12
Switch Box Assy art. F1S-68310-01-00
По запросу
13
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. .Start Button Comp art. FK7-68313-02-00
По запросу
17
. .Screw, Pan Head art. 98580-05525-00
По запросу
18
Steering Master Assy art. F1W-61400-00-00
По запросу
19
. .Shaft Assy art. F1W-67410-09-00
По запросу
20
. . ..Seal, Pipe 30 art. F1W-61435-00-00
По запросу
21
. .Tube & Bushing Set art. F1W-6773D-00-00
По запросу
22
. . ..Bush art. F1S-6134M-00-00
По запросу
23
. . ..Bush art. F2C-6134M-00-00
По запросу
24
. . ..Bush art. F1S-6134M-10-00
По запросу
25
. .Lock 1 art. F1S-61782-00-00
По запросу
26
. .Cable Stopper Assy art. F1S-6146A-00-00
По запросу
27
. .Seal, Rubber art. F1S-6143C-00-00
По запросу
28
. .Stay 1 art. F1W-65938-00-00
По запросу
29
. .Stay 2 art. F1S-65939-00-00
По запросу
30
. .Screw art. F1B-613C1-10-00
По запросу
31
. .Arm Assy art. F1S-6153R-02-00
По запросу
32
. . ..Stud, Joint Ball art. EU0-61461-02-00
По запросу
33
. . ..Nut, Self-Locking art. 95720-06300-00
По запросу
34
. .Bolt art. F1W-61355-10-00
По запросу
35
. .Plate, Retaining art. F1W-6142B-00-00
По запросу
36
. .Lever Assy art. F1W-6151M-00-00
По запросу
37
. .Sensor Assy art. F1W-68303-00-00
По запросу
38
. .Bolt art. F1S-61355-00-00
По запросу
39
. .Buzzer art. F1S-68341-00-00
По запросу
40
Болт Yamaha art. 97095-08035-00
от 683 ₽
41
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
42
Washer art. F1W-U725E-00-00
По запросу
43
Plate, Retaining art. F1X-U1554-00-00
По запросу
44
Rivet, Blind art. 90267-489U6-00
По запросу
45
Tube art. 90447-16800-00
По запросу
46
Holder, Handle Upper art. EU0-23814-31-00
По запросу
47
Bolt, With Washer art. 90119-089U1-00
По запросу
