модель 2011 года
- Модель VX DELUXE
- Код модели VX DELUXE (VX1100BK)

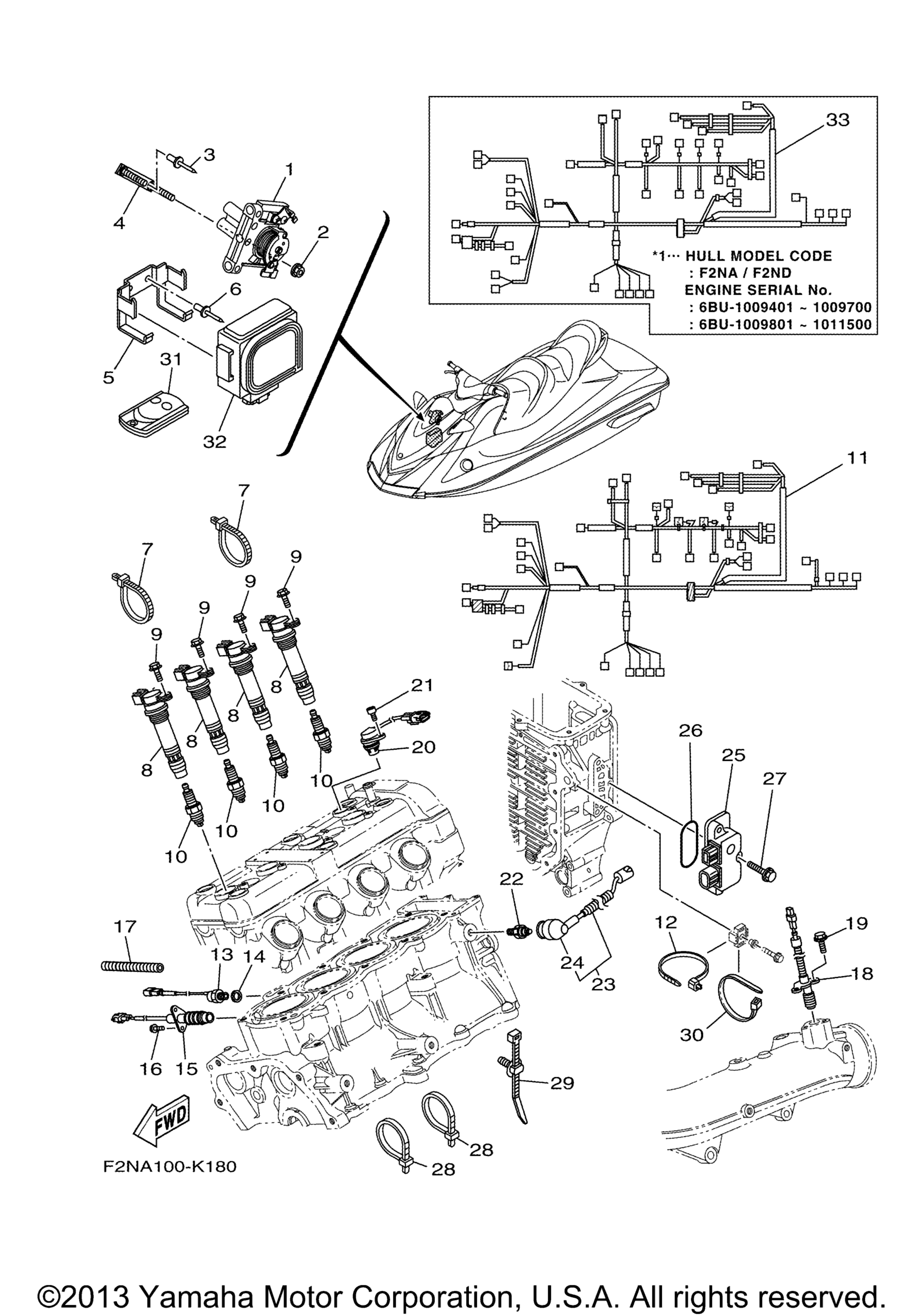

Схема электрооборудования 2 для VX DELUXE (VX1100BK)
Схема
Детали
Номер
Наименование детали
Цена
1
Accel. Positon Sensor Assy art. 6D3-14305-21-00
По запросу
2
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
3
Rivet,Blind art. 90267-48938-00
По запросу
4
Bracket, Throttle art. F1W-U7254-00-00
По запросу
5
Bracket art. F1W-U826C-00-00
По запросу
6
Rivet, Blind art. 90267-489U9-00
По запросу
7
Clamp art. 90464-35132-00
По запросу
8
Ignition Coil Assy art. 6D3-82310-01-00
По запросу
9
Bolt, Flange art. 95880-06016-00
По запросу
10
Plug, Spark (Ngk Cr9eb) art. CR9-EB00-00-00
По запросу
11
Wire Harness Assy 1 art. 6BU-8259L-B0-00
По запросу
12
Clamp art. 437-83936-11-00
По запросу
13
Thermosensor Assy art. 61A-85790-01-00
По запросу
14
Шайба Yamaha art. 92990-10600-00
от 368 ₽
15
Thermo Switch Assy art. 60E-82560-A1-00
По запросу
16
Bolt, With Washer art. 97E95-06416-00
По запросу
17
Hose (L180) art. EU0-67731-00-00
По запросу
18
Thermo Switch Assy art. 6D3-82560-01-00
По запросу
19
Bolt, With Washer art. 97E95-06416-00
По запросу
20
Sensor, Cam Position art. 6D3-85896-01-00
По запросу
21
Bolt art. 91380-06016-00
По запросу
22
Oil Pressure Switch Assy art. 68V-82504-00-00
По запросу
23
Lead Wire Assy art. 60E-81315-01-00
По запросу
24
. .Cap art. 60E-82532-01-00
По запросу
25
Earth Plate Comp art. 6D3-8273J-02-00
По запросу
26
.O-Ring art. 93210-60ME8-00
По запросу
27
Bolt, With Washer art. 90119-06048-00
По запросу
28
Clamp art. 90465-13M18-00
По запросу
29
Clamp art. 90464-45002-00
По запросу
30
Clamp art. 1UA-82591-00-00
По запросу
31
Transmitter Comp art. 6B6-86261-00-00
По запросу
32
Reciver Comp art. 6B6-86265-00-00
По запросу
33
Wire Harness Assy 1 *1 art. 6BU-8259L-A0-00
По запросу
