модель 2012 года
- Модель FX SHO
- Код модели FX SHO (FA1800L)

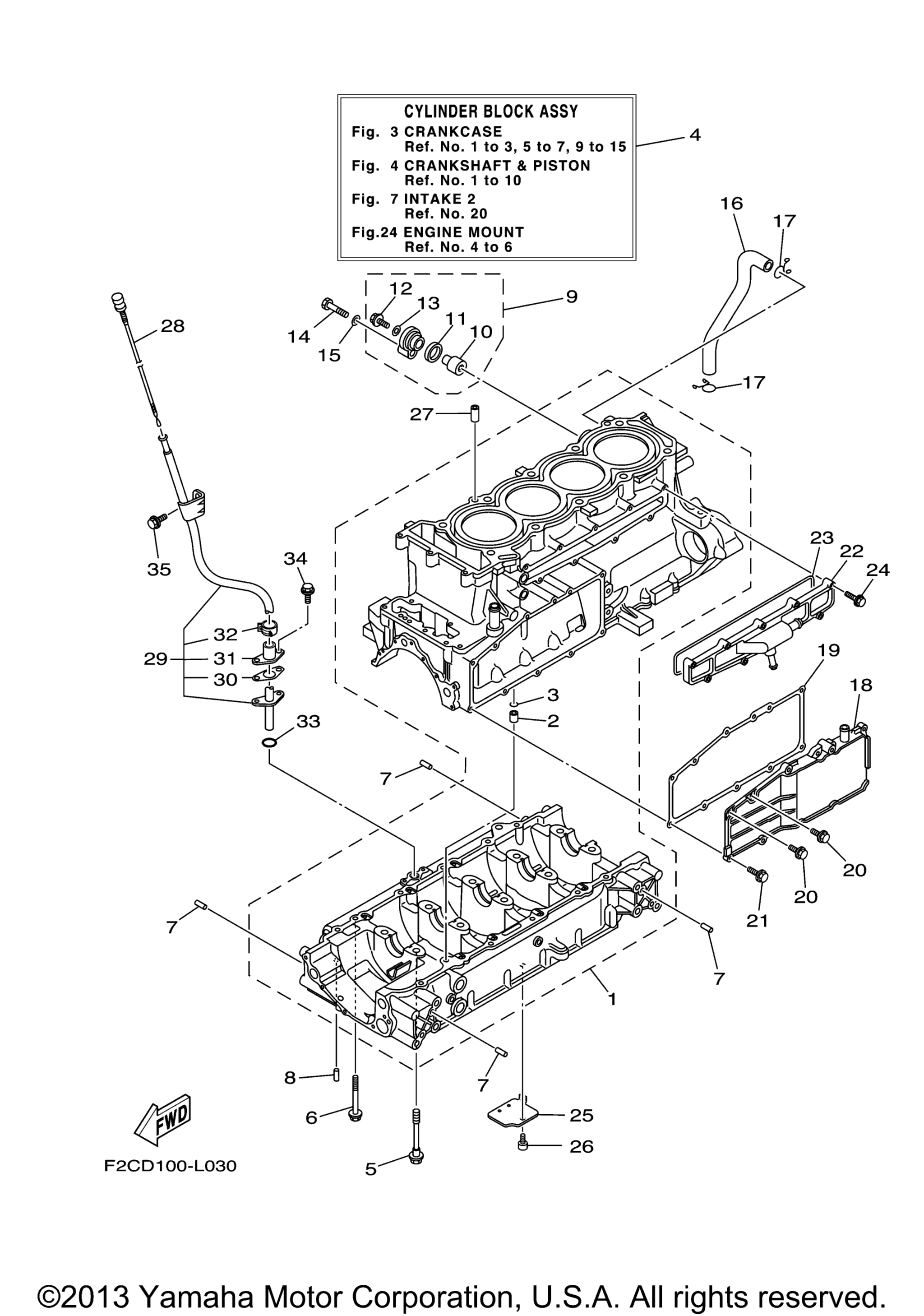

Схема картера для FX SHO (FA1800L)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 6CS-15100-20-00
По запросу
2
Палец Yamaha art. 99530-10114-00
По запросу
3
. .O-Ring art. 93210-11453-00
По запросу
4
Cylinder Block Assy art. 6CS-W009B-28-94
По запросу
5
Bolt, Flange art. 90105-10071-00
По запросу
6
Bolt, Flange art. 95814-06070-00
По запросу
7
Pin, Dowel art. 93606-12019-00
от 80 ₽
8
Штифт Yamaha art. 93604-10M03-00
от 725 ₽
9
Anode Cover Assy art. 69J-11301-11-00
По запросу
10
. .Anode art. 68V-11325-02-00
По запросу
11
. .Grommet, Anode art. 67F-11328-01-00
По запросу
12
. .Bolt, Flange art. 90105-06M07-00
По запросу
13
. .Gasket art. 90430-06M03-00
По запросу
14
Bolt art. 97095-08040-00
По запросу
15
Шайба Yamaha art. 92990-08600-00
от 368 ₽
16
Hose art. 6S5-11377-00-00
По запросу
17
Clip art. 90467-190A0-00
По запросу
18
Cover art. 6S5-1131M-10-8P
По запросу
19
.Gasket art. 6BH-13557-00-00
По запросу
20
Bolt, Flg.(Small Head) art. 95024-06014-00
По запросу
21
.Bolt, Flg.(Small Head) art. 95024-06020-00
По запросу
22
Joint 1 art. 99999-04467-00
По запросу
23
.Gasket, Water Inlet art. 6S5-12517-01-00
По запросу
24
Bolt art. 95024-06025-00
По запросу
25
Plate, Baffle Lower art. 6S5-13337-10-00
По запросу
26
Болт Yamaha art. 91317-06012-00
По запросу
27
Палец Yamaha art. 99530-10114-00
По запросу
28
Plug, Oil Level art. 6S5-15362-01-00
По запросу
29
Pipe, Oil Level art. 6S5-8572F-10-00
По запросу
30
. Plate art. 6BH-1319K-00-00
По запросу
31
. .Spacer art. 6CS-85516-00-00
По запросу
32
. Clip art. 90467-150A1-00
По запросу
33
Кольцо уплотнительное Yamaha art. 93210-12790-00
от 987 ₽
34
Bolt art. 90109-06268-00
По запросу
35
Bolt art. 95024-06012-00
По запросу
