модель 2012 года
- Модель FZS (GX1800AR)
- Код модели FZS (GX1800AL)

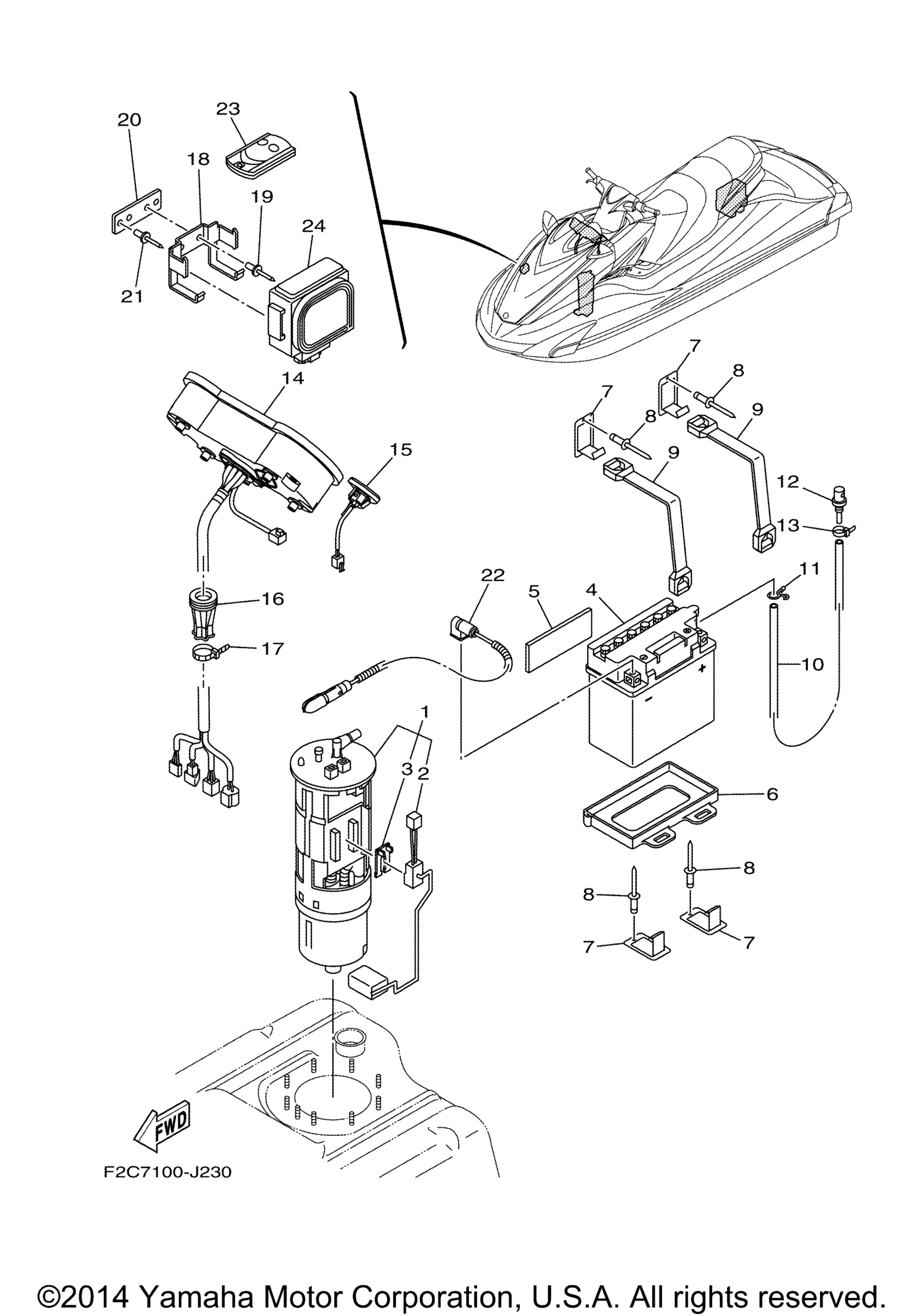

Схема электрооборудования 3 для FZS (GX1800AL)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 6S5-13907-05-00
По запросу
2
. .Fuel Sender Assy art. 99999-04571-00
По запросу
3
. .Damper, Stopper art. 60E-82556-00-00
По запросу
4
Battery Assy (Yb16cl-B) YUASA art. EU0-82110-08-00
По запросу
5
Pad, Battery art. F1K-U8221-00-00
По запросу
6
Case, Battery art. F1K-U8211-01-00
По запросу
7
Hook A art. F1K-U5772-04-00
По запросу
8
Rivet,Blind art. 90267-48938-00
По запросу
9
Band, Battery 1 art. F1K-U821D-01-00
По запросу
10
Hose, Air Vent art. F0D-U785G-10-00
По запросу
11
Clip art. 90467-089U1-00
По запросу
12
Nipple art. GJ3-6215F-00-00
По запросу
13
Хомут Yamaha art. 90465-10098-00
от 368 ₽
14
Meter Assy art. F2C-6820A-01-00
По запросу
15
Switch Assy art. F2C-68090-00-00
По запросу
16
Grommet art. F3J-U822E-01-00
По запросу
17
Band art. 90601-200U1-00
По запросу
18
Bracket art. F1W-U826C-00-00
По запросу
19
Rivet,Blind art. 90267-48938-00
По запросу
20
Plate art. F1W-U8376-00-00
По запросу
21
Rivet,Blind art. 90267-48938-00
По запросу
22
Wire, Minus Lead art. 6JP-82116-00-00
По запросу
23
Xmtr. Comp art. 6B6-86261-00-00
По запросу
24
Receiver Complete art. 6B6-86265-00-00
По запросу
