модель 2013 года
- Модель VXR
- Код модели VXR (VX1800AM)

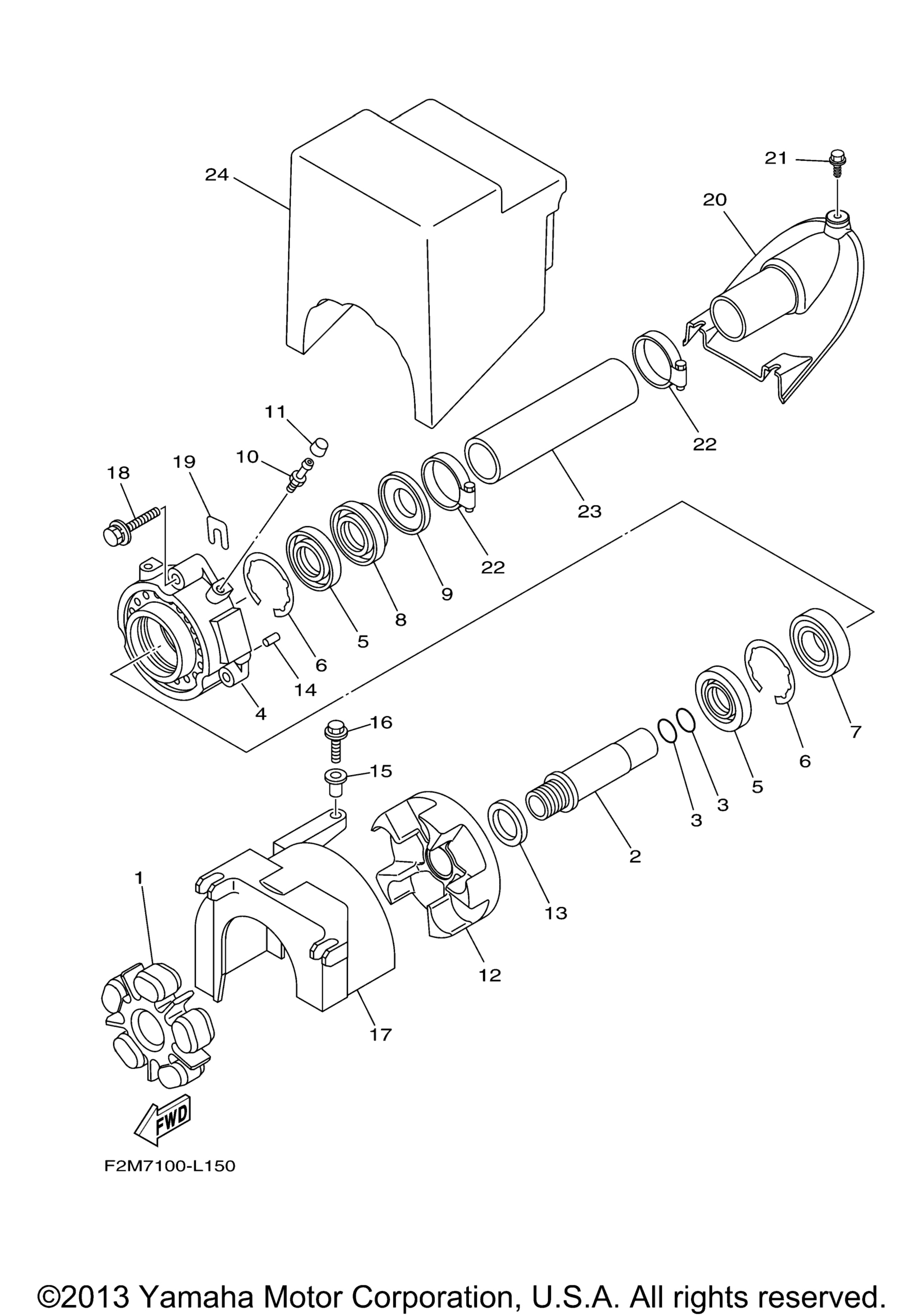

Схема jet блок 2 для VXR (VX1800AM)
Схема
Детали
Номер
Наименование детали
Цена
1
Rubber Shaft Coupling art. 6BH-4581J-01-00
По запросу
2
Shaft, Coupler art. 6S5-R1323-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-22MF1-00
от 788 ₽
4
Housing, Bearing art. 6S5-G5332-00-00
По запросу
5
.Oil Seal art. 93102-29008-00
По запросу
6
Circlip art. 93450-66156-00
По запросу
7
Bearing art. 93306-206Y8-00
По запросу
8
.Oil Seal art. 93102-29009-00
По запросу
9
Washer, Thrust art. 6S5-45613-10-00
По запросу
10
Штуцер Yamaha art. 93700-06M03-00
от 140 ₽
11
Cap, Grease Nipple art. 663-45119-01-00
По запросу
12
Flange, Coupling 1 art. 6S5-G5593-00-00
По запросу
13
Washer art. 6S5-12289-00-00
По запросу
14
.Pin, Dowel art. 93606-12019-00
от 80 ₽
15
Collar art. 90387-06M60-00
По запросу
16
Bolt, With Washer art. 90119-06892-00
По запросу
17
Cover art. 6S5-R1381-01-00
По запросу
18
Bolt, With Washer art. 90119-089U1-00
По запросу
19
Shim (T=0.5) UN art. GD0-U7249-00-05
По запросу
20
Joint, Pipe art. F2N-U883E-00-00
По запросу
21
Bolt art. 90109-06832-00
По запросу
22
Band, Hose 55 art. 90601-155U4-00
По запросу
23
Pipe, 1 art. F2M-U883B-00-00
По запросу
24
Flotation, Stern art. F1K-U892D-00-00
По запросу
