модель 2014 года
- Модель VX DELUXE
- Код модели VX CRUISER_VX1100BN VX DELUXE (VX1100AN)

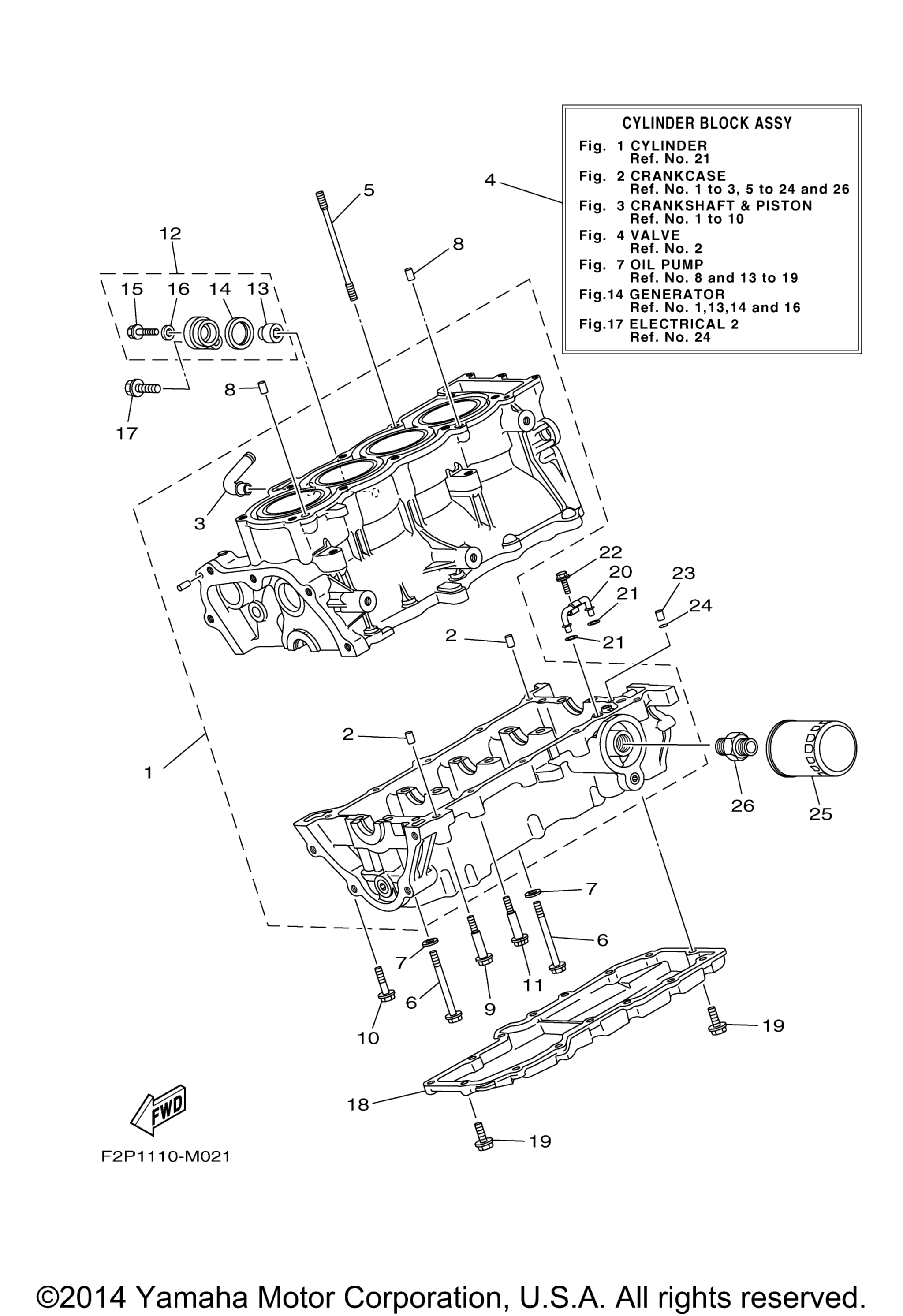

Схема КАРТЕР для VX CRUISER_VX1100BN VX DELUXE (VX1100AN)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assy art. 6BU-15100-00-00
По запросу
2
Палец Yamaha art. 99530-10114-00
от 310 ₽
3
. .Nipple art. 6D3-51129-00-00
По запросу
4
Cylinder Block Assy art. 6BU-W009B-01-94
По запросу
5
Bolt, Stud art. 90116-10058-00
По запросу
6
Bolt, Flange art. 90105-093A5-00
По запросу
7
Шайба, пластина art. 90201-096J9-00
По запросу
8
Палец Yamaha art. 99530-10114-00
от 310 ₽
9
Bolt art. 90109-06051-00
По запросу
10
Bolt, Flange art. 95814-06070-00
По запросу
11
Bolt, Flange art. 90105-06M17-00
По запросу
12
Anode Cover Assy art. 69J-11301-11-00
По запросу
13
. .Anode art. 68V-11325-02-00
По запросу
14
. .Grommet, Anode art. 67F-11328-01-00
По запросу
15
. .Bolt, Flange art. 90105-06M07-00
По запросу
16
. .Gasket art. 90430-06M03-00
По запросу
17
Bolt, With Washer art. 97E95-08540-00
По запросу
18
Pan, Oil art. 6B6-1310A-01-00
По запросу
19
Bolt, With Washer art. 97513-06520-00
По запросу
20
Pipe, Delivery 1 art. 60E-13161-00-00
По запросу
21
O-Ring art. 93210-06667-00
По запросу
22
Bolt, Flange art. 95027-06010-00
По запросу
23
Палец Yamaha art. 99530-08012-00
от 840 ₽
24
.O-Ring art. 93210-08001-00
По запросу
25
Фильтр масляный Yamaha art. 5GH-13440-80-00
от 2 140 ₽
26
Bolt, Union art. 90401-20007-00
По запросу
