модель 2014 года
- Модель VXR
- Код модели VXR (VX1800AN)

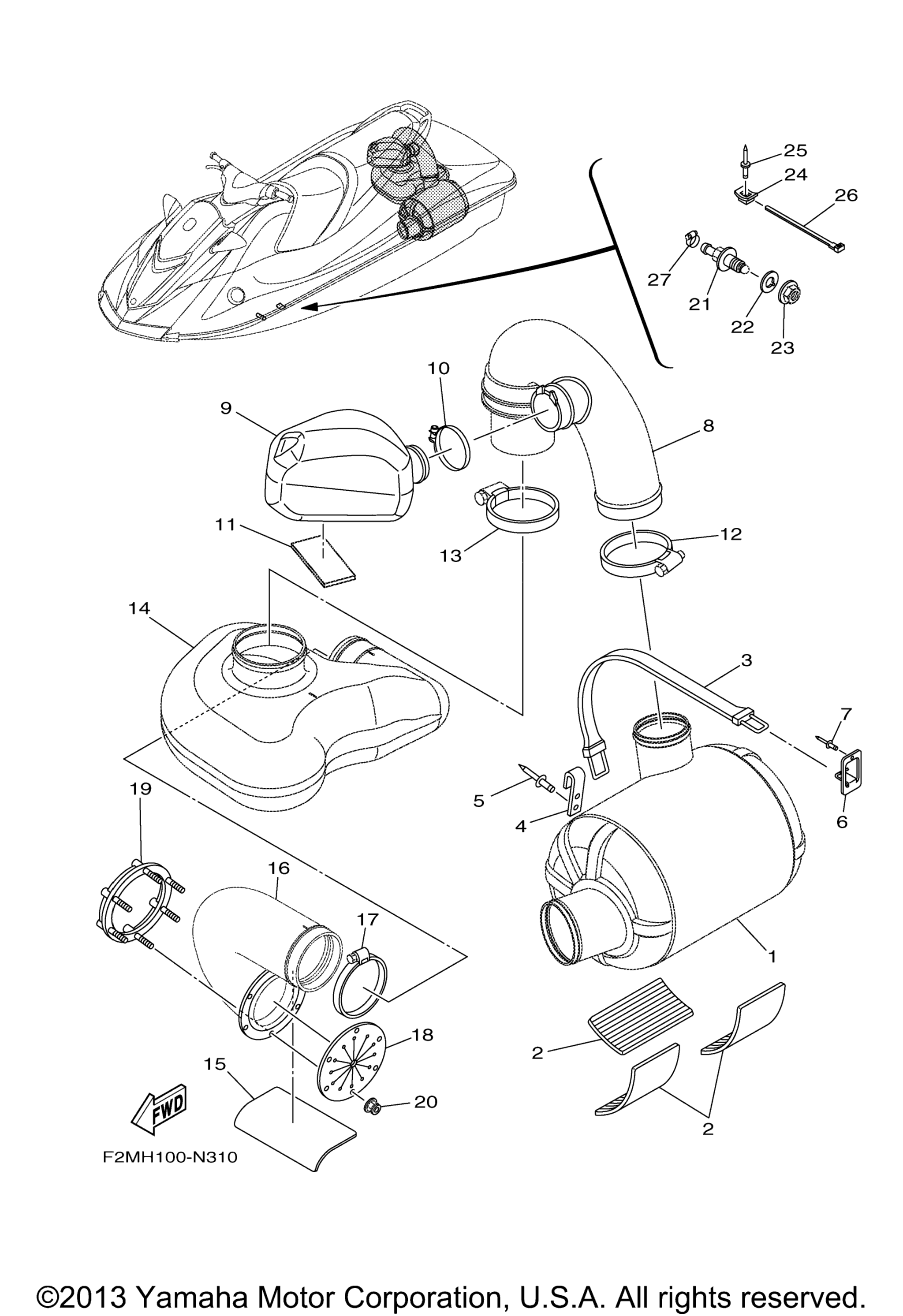

Схема выхлопной системы 3 для VXR (VX1800AN)
Схема
Детали
Номер
Наименование детали
Цена
1
Water Lock Comp art. F4P-U7550-00-00
По запросу
2
Pad, Battery art. F1S-U8221-00-00
По запросу
3
Band, Fuel Tank art. EW2-67821-00-00
По запросу
4
Hook A art. GA7-65772-00-00
По запросу
5
Rivet,Blind art. 90267-48938-00
По запросу
6
Hook A art. F1K-U5772-04-00
По запросу
7
Rivet,Blind art. 90267-48938-00
По запросу
8
Hose, Exhaust art. F1W-U7555-01-00
По запросу
9
Resonator 1 art. F1W-U753C-01-00
По запросу
10
Band, Hose 70 art. 90601-170UG-00
По запросу
11
Mat 2 art. F1K-U759C-00-00
По запросу
12
Hose Clamp Assy art. 90450-99801-00
По запросу
13
Hose Clamp Assy art. 90450-99804-00
По запросу
14
Tank, Water art. F2N-U4261-00-00
По запросу
15
Pad, Battery art. F1S-U8221-00-00
По запросу
16
Hose,Exhaust 3 art. F2N-U758D-00-00
По запросу
17
Hose Clamp Assy art. 90450-99801-00
По запросу
18
Valve, Exhaust art. F1B-U751G-10-00
По запросу
19
Plate art. F1S-U757B-01-00
По запросу
20
Nut, Lock art. F2N-U142L-00-00
По запросу
21
Pilot, Water art. F2C-U753B-01-00
По запросу
22
Gasket art. F2C-U7564-01-00
По запросу
23
Nut art. F2C-U2733-00-00
По запросу
24
Base, Clamp art. F1W-U828M-00-00
По запросу
25
Rivet, Blind art. 90267-489U6-00
По запросу
26
Зажим Yamaha art. 90464-32801-00
По запросу
27
Clip art. 90467-17802-00
По запросу
