модель 2016 года
- Модель FZS (GX1800AR)
- Код модели WAVERUNNER FZS (GX1800AR)

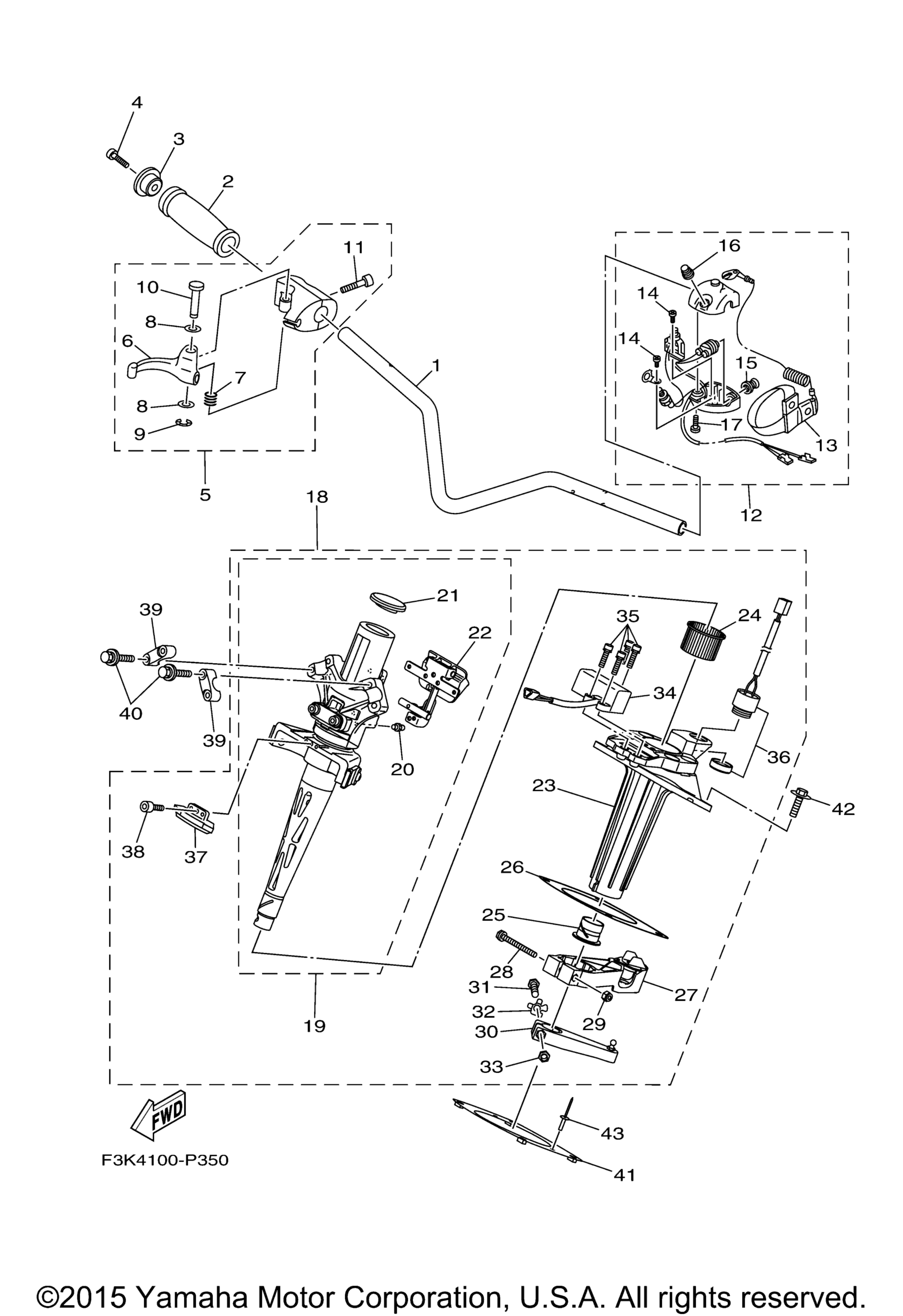

Схема рулевого управления 1 для WAVERUNNER FZS (GX1800AR)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F2C-U1552-00-00
По запросу
2
Grip, Handle art. GP7-U155D-01-00
По запросу
3
Grip, End art. GP7-U155F-00-00
По запросу
4
Болт Yamaha art. 90110-05908-00
от 578 ₽
5
Throttle Lever Assy art. F0D-67250-10-00
По запросу
6
. .Lever, Throttle art. F0D-67255-02-00
По запросу
7
. .Spring art. EW2-67256-00-00
По запросу
8
Шайба Yamaha art. 92990-05600-00
от 168 ₽
9
. .E-Ring art. 99080-04600-00
По запросу
10
. .Shaft art. F0D-67257-00-00
По запросу
11
. .Bolt, Throttle art. F1X-6725F-01-00
По запросу
12
Switch Box Assy art. F2C-68310-00-00
По запросу
13
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. .Start Button Comp art. FK7-68313-02-00
По запросу
17
. .Screw, Pan Head art. 98580-05525-00
По запросу
18
Steering Master Assy art. F3K-61400-00-00
По запросу
19
. .Shaft Assy art. F3K-67410-00-00
По запросу
20
. . ..Nipple, Grease art. F2C-6151T-00-00
По запросу
21
. . ..Cap art. F2C-613B0-00-00
По запросу
22
. . ..Lock Assy art. F2C-6287A-00-00
По запросу
23
. .Housing Assy art. F2C-6152M-00-00
По запросу
24
. .Bush art. F1K-6134M-00-00
По запросу
25
. ..Bush art. F2C-6134M-00-00
По запросу
26
. .Seal, Rubber art. F2C-6143C-00-00
По запросу
27
. .Cable Stopper Assy art. F2C-6146A-00-00
По запросу
28
. .Bolt art. F2C-61369-00-00
По запросу
29
. ..Nut, Self-Locking art. 95720-06300-00
По запросу
30
. .Arm Assy art. F2C-6153R-01-00
По запросу
31
. .Bolt art. F1K-61355-00-00
По запросу
32
. .Plate, Retaining art. F1K-6142B-00-00
По запросу
33
. .Nut, Self-Locking art. 95720-08300-00
По запросу
34
. .Sensor, Magnet art. F3J-6838B-01-00
По запросу
35
. .Bolt art. F1W-61516-10-00
По запросу
36
. .Buzzer art. F1S-68341-00-00
По запросу
37
. .Magnet art. F3J-6838C-01-00
По запросу
38
. .Screw art. F1B-613C1-10-00
По запросу
39
Holder, Handle Upper art. EU0-23814-31-00
По запросу
40
Bolt, With Washer art. 90119-089U1-00
По запросу
41
Plate, Retaining art. F2C-U1554-00-00
По запросу
42
Bolt, With Washer art. 90119-08870-00
По запросу
43
Заклепка Yamaha art. 90267-48806-00
от 788 ₽
