модель 2016 года
- Модель VX
- Код модели VX LIMITED (VX1050FR)

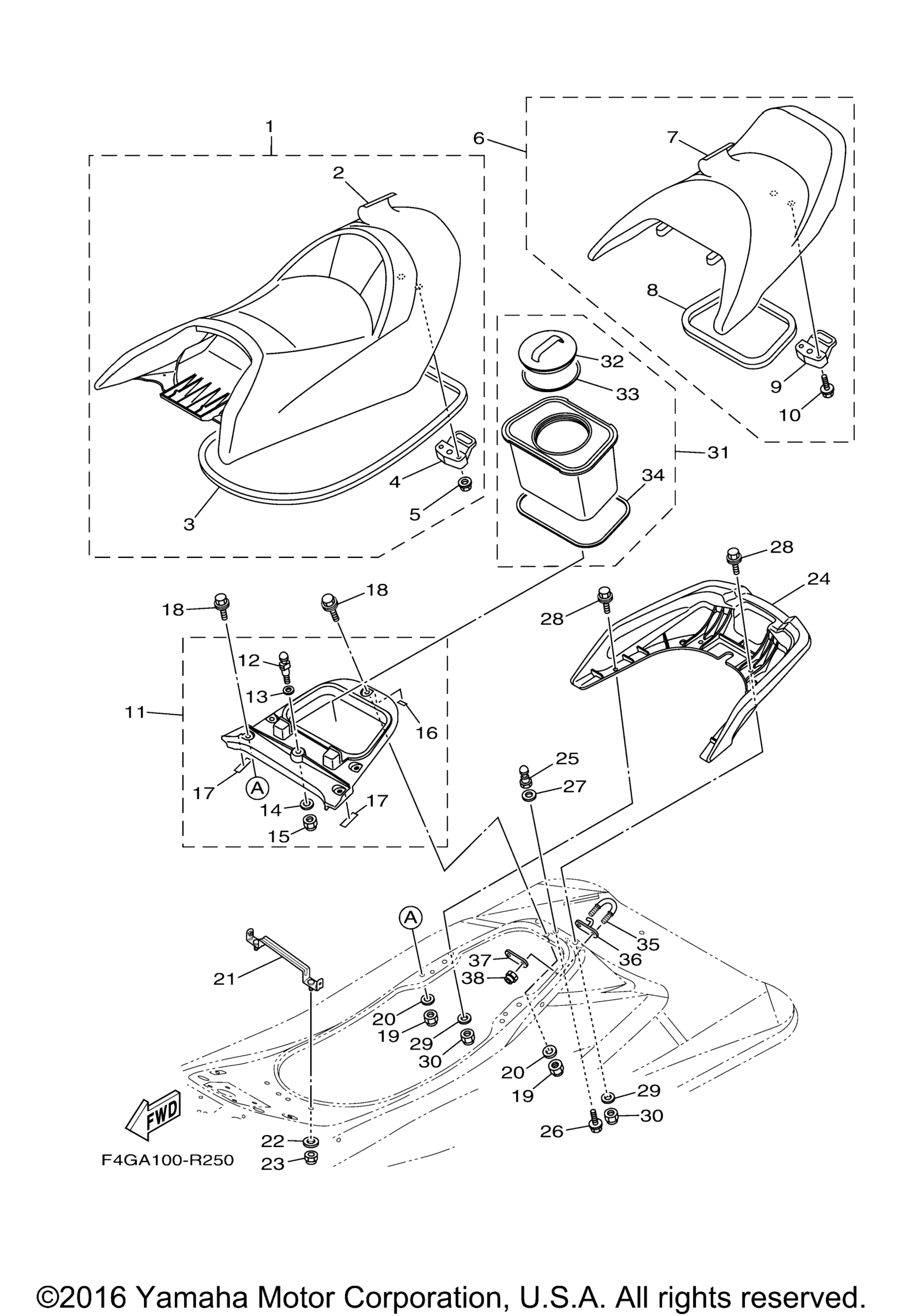

Схема сиденье & Under Locker для VX LIMITED (VX1050FR)
Схема
Детали
Номер
Наименование детали
Цена
1
Double Seat Assy art. F2X-U371A-60-00
По запросу
2
. .Cover, Seat 1 art. F2X-U371B-60-00
По запросу
3
. .Packing art. F1W-U2664-01-00
По запросу
4
. .Seat Lock Assy art. F2C-U3850-00-00
По запросу
5
. .Bolt, With Washer art. 90119-06808-00
По запросу
6
Single Seat Assy art. F2X-U372A-60-00
По запросу
7
. .Cover, Seat art. F2X-U372B-60-00
По запросу
8
. .Packing 5 art. F2C-U266D-01-00
По запросу
9
. .Seat Lock Assy art. F1B-U3850-02-00
По запросу
10
. .Bolt, With Washer art. 90119-06808-00
По запросу
11
Deck Beam Assy art. F2S-U890L-05-00
По запросу
12
. .Pin art. GH1-U3774-00-00
По запросу
13
. Washer, Plate art. 90201-109U6-00
По запросу
14
. Washer art. 9299R-10200-00
По запросу
15
. .Nut, Nylon art. 9572R-10300-00
По запросу
16
. .Packing 1 art. F2S-U375E-00-00
По запросу
17
. .Packing art. F2S-U8244-00-00
По запросу
18
Bolt, With Washer art. 90119-08828-00
По запросу
19
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
20
Washer art. 9299R-08200-00
По запросу
21
Stay, Seat 1 art. F2X-U378C-00-00
По запросу
22
Washer, Plate art. 90201-099U3-00
По запросу
23
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
24
Grip, Hand art. F2X-U271B-10-00
По запросу
25
Pin art. F1K-U3774-00-00
По запросу
26
Bolt, With Washer art. 90119-10815-00
По запросу
27
Washer art. 9299R-10200-00
По запросу
28
Bolt, With Washer art. 90119-08828-00
По запросу
29
Washer art. 9299R-08200-00
По запросу
30
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
31
Case,Assy 1 art. F2X-U591A-01-00
По запросу
32
. .Cap,Case art. F2C-U591C-00-00
По запросу
33
. .Packing,Case art. F2C-U591D-01-00
По запросу
34
. .Packing,6 art. F2C-U266E-00-00
По запросу
35
Stern Eye art. F2N-U1628-02-00
По запросу
36
Eyelet art. F4G-U372G-00-00
По запросу
37
Plate A art. GP7-U4953-10-00
По запросу
38
Гайка Yamaha art. 95780-08300-00
от 1 334 ₽
