модель 2017 года
- Модель EX DELUXE
- Код модели EX DELUXE (EX1050AS)

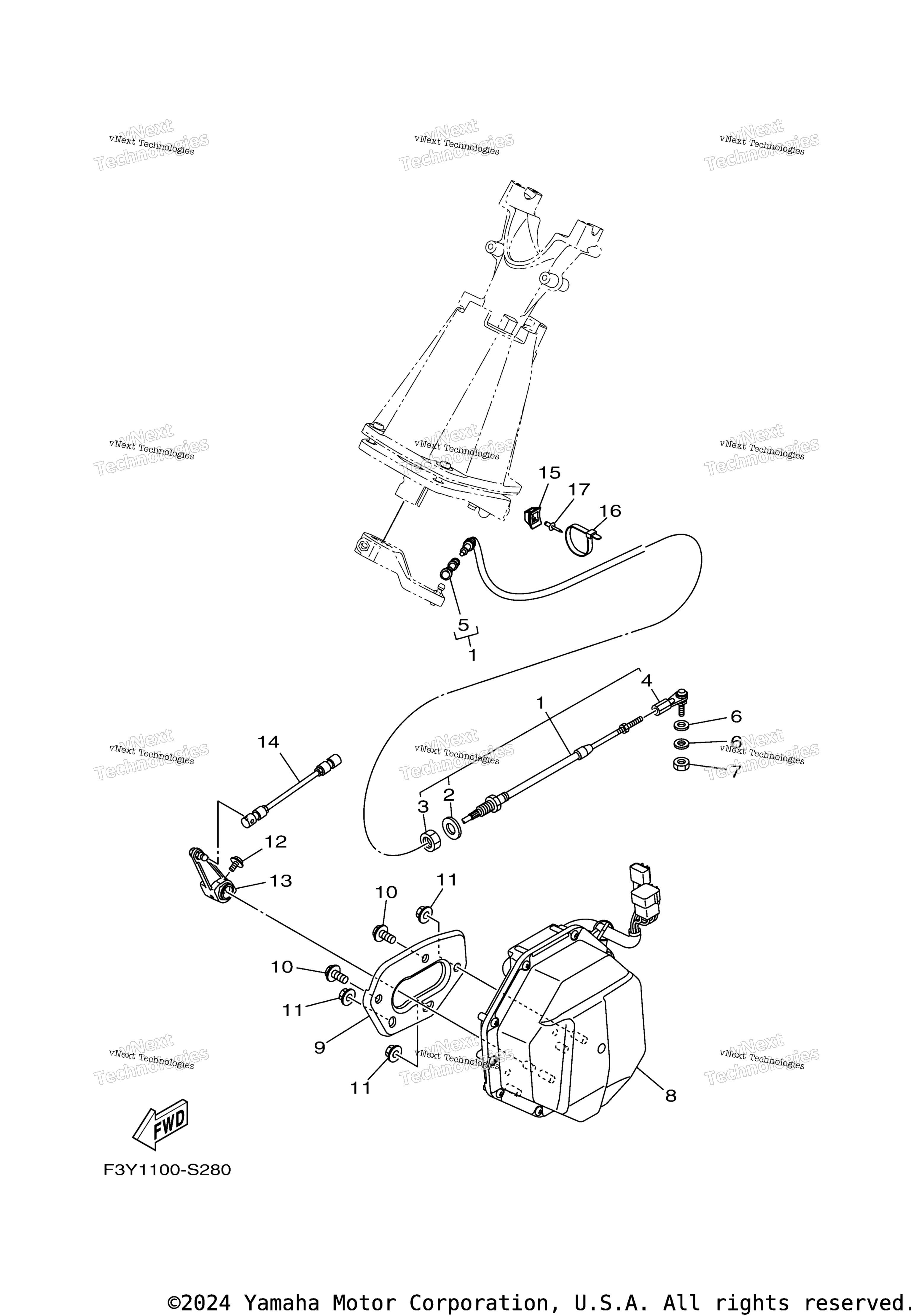

Схема управления Cable для EX DELUXE (EX1050AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Cable, Steering art. F3Y-61481-04-00
По запросу
2
. .Packing C art. F1B-61438-00-00
По запросу
3
. .Nut art. F1B-6151S-01-00
По запросу
4
. .Stud, Joint Ball art. F3Y-61461-00-00
По запросу
5
. .Ball Joint Assy art. F3Y-61460-00-00
По запросу
6
Washer, Plate art. 90201-06906-00
По запросу
7
Nut art. 9538R-06700-00
По запросу
8
Motor Assy art. F3Y-6140B-04-00
По запросу
9
Plate art. F3Y-U8285-00-00
По запросу
10
Bolt, With Washer art. 90119-08852-00
По запросу
11
Nut, Lock art. F3Y-U142L-00-00
По запросу
12
Bolt, With Washer art. 90119-06894-00
По запросу
13
Shift Arm Assy art. F3Y-6150F-00-00
По запросу
14
Rod Assy 2 art. F3Y-6150D-00-00
По запросу
15
Base, Clamp art. F1W-U828M-00-00
По запросу
16
Зажим Yamaha art. 90464-32801-00
По запросу
17
Rivet, Blind art. 90267-489U6-00
По запросу
