модель 2017 года
- Модель EX SPORT
- Код модели EX SPORT (EX1050BS)

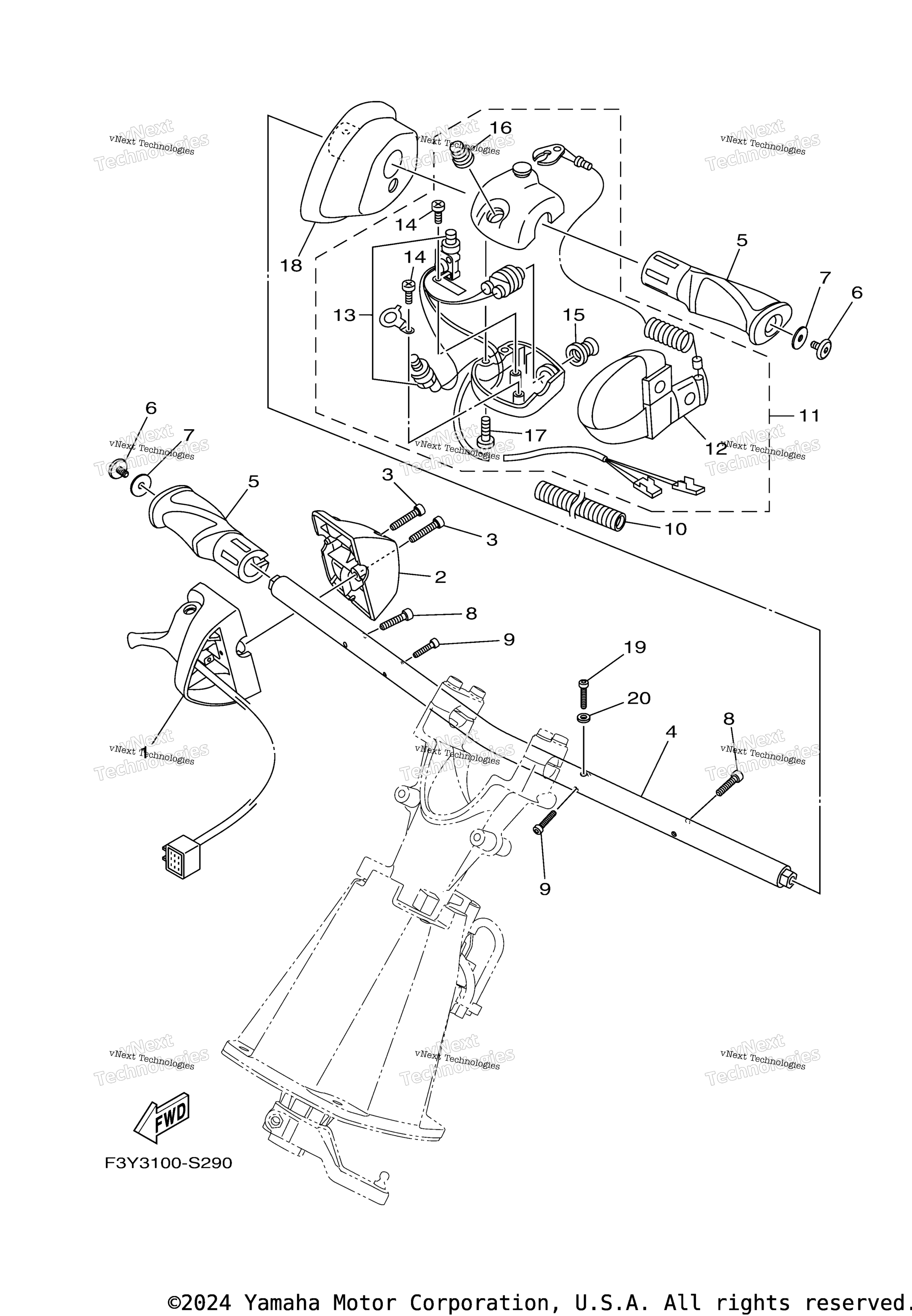

Схема рулевого управления 1 для EX SPORT (EX1050BS)
Схема
Детали
Номер
Наименование детали
Цена
1
Throttle Lever Comp art. 6CS-14305-13-00
По запросу
2
Case art. 6EX-82154-00-00
По запросу
3
Bolt, Throttle art. 6CS-6725F-00-00
По запросу
4
Handle art. F3Y-U1552-00-00
По запросу
5
Грипс руля Yamaha art. F2S-U155D-03-00
По запросу
6
Bolt, Hexagon Socket Head art. 90110-06383-00
По запросу
7
Washer, Plate art. 90201-068G0-00
По запросу
8
Bolt art. F2S-U1516-00-00
По запросу
9
Bolt art. 91380-04030-00
По запросу
10
Hose (L230) art. 90446-24M83-00
По запросу
11
Switch Box Assy art. F3Y-68310-00-00
По запросу
12
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
13
. .Switch Sub Assy art. GA7-68310-01-00
По запросу
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
. .Stop Button Comp art. FK7-68312-02-00
По запросу
16
. .Start Button Comp art. FK7-68313-02-00
По запросу
17
. Screw, Pan Head art. 98580-05525-00
По запросу
18
Spacer art. F3Y-U143G-00-00
По запросу
19
Bolt art. 91380-04030-00
По запросу
20
Washer, Plate art. 90201-04810-00
По запросу
