модель 2017 года
- Модель VXR
- Код модели VXR (VX1800AS)

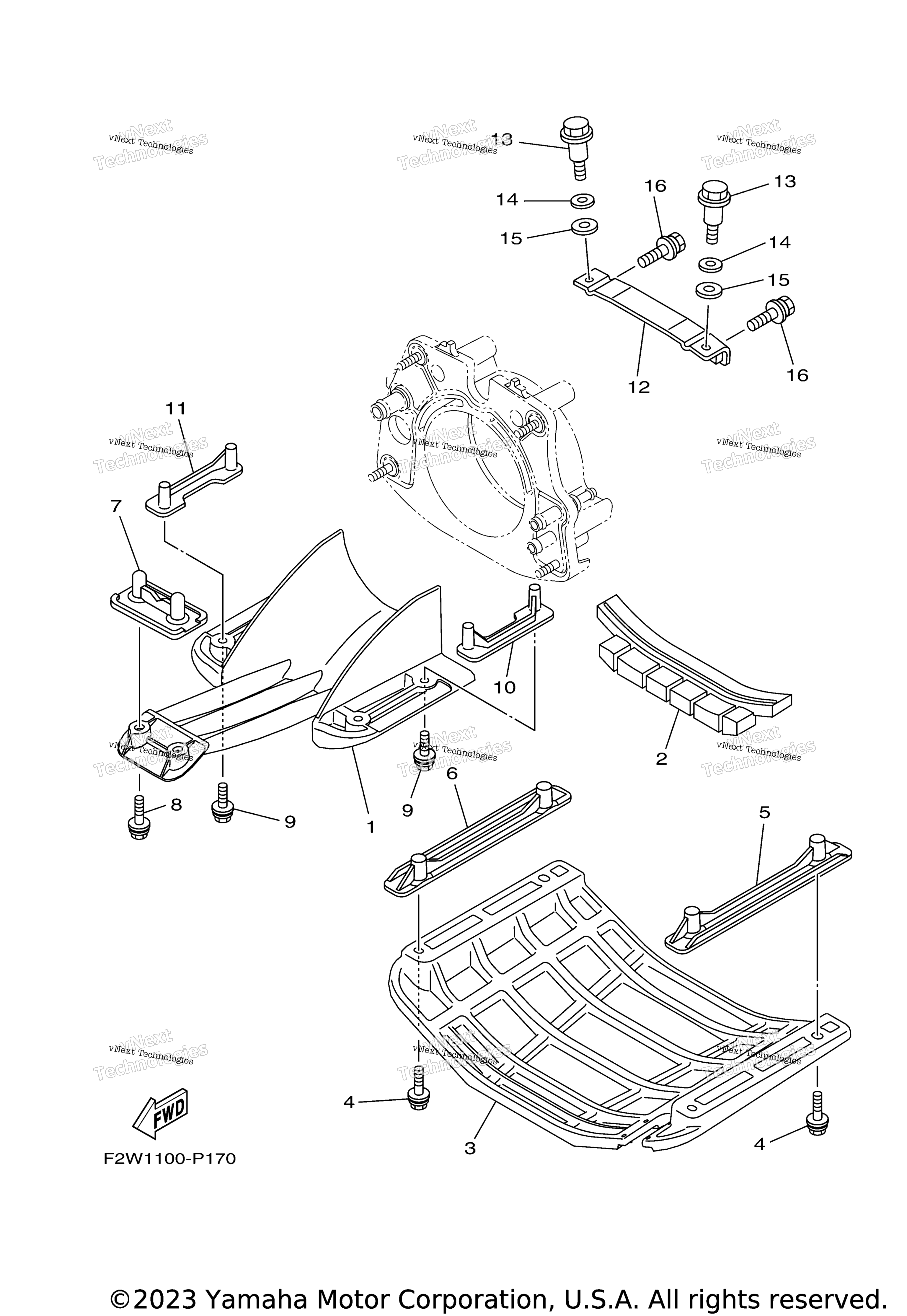

Схема jet блок 4 для VXR (VX1800AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Screen, Intake art. 6EX-R1333-00-00
По запросу
2
Spacer art. F2X-U72C0-00-00
По запросу
3
Plate 2 art. F2W-U273B-00-00
По запросу
4
Bolt, With Washer art. 90119-08829-00
По запросу
5
Bracket 2 art. F2X-U8572-00-00
По запросу
6
Bracket 2 art. F2X-U8572-00-00
По запросу
7
Bracket, 3 art. F2S-U8577-00-00
По запросу
8
Bolt, With Washer art. 90119-08829-00
По запросу
9
Bolt, With Washer art. 90119-08829-00
По запросу
10
Bracket 1 art. F2X-U8571-00-00
По запросу
11
Bracket 1 art. F2X-U8571-00-00
По запросу
12
Bracket art. F2C-U7557-01-00
По запросу
13
Bolt art. 90109-08043-00
По запросу
14
.Washer, Plain art. 92990-12200-00
По запросу
15
Gasket art. 90430-12002-00
По запросу
16
Bolt, With Washer art. 90119-08800-00
По запросу
