модель 2018 года
- Модель SJ700
- Код модели SJ700B-T

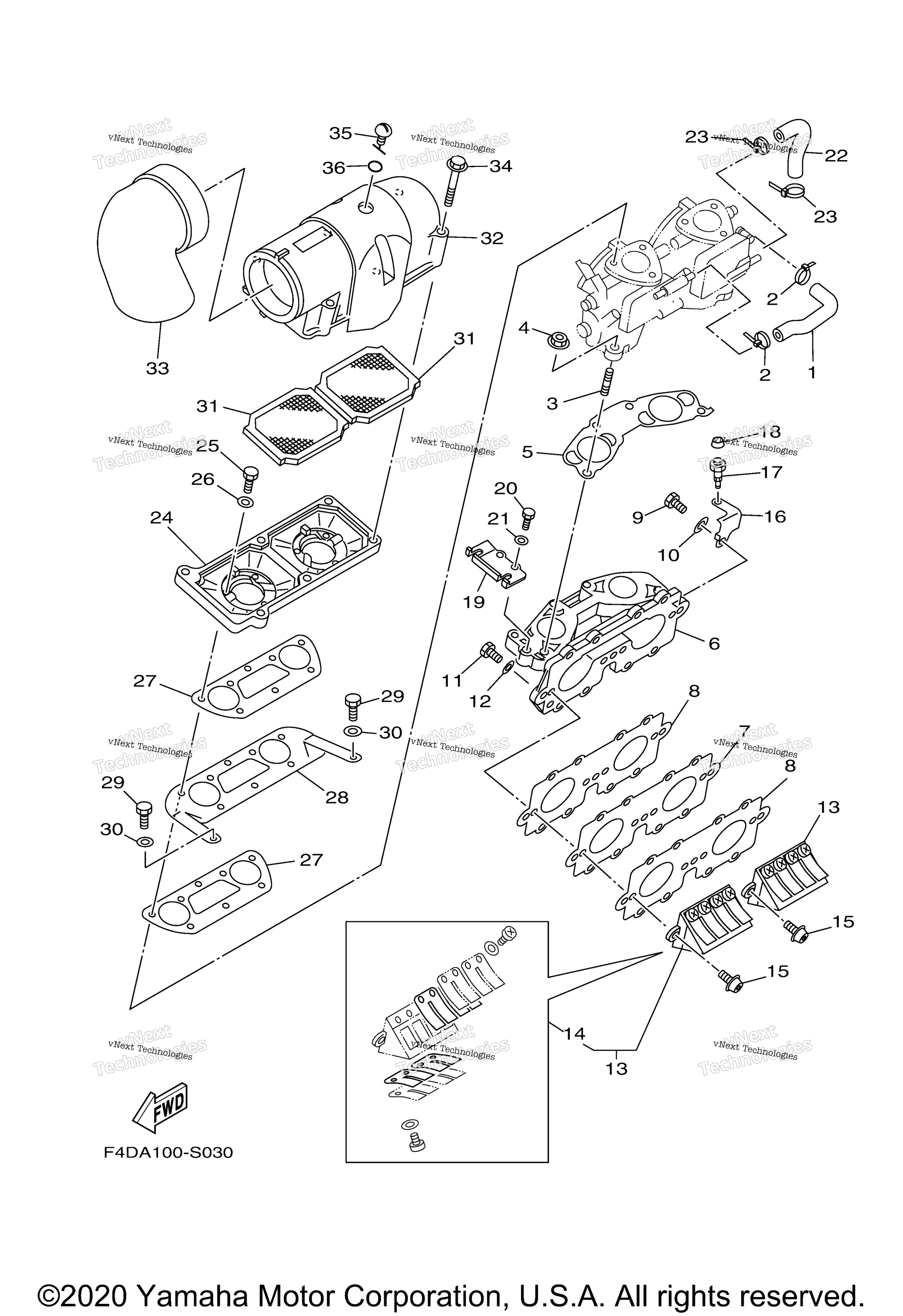

Схема впускной системы для SJ700B-T
Схема
Детали
Номер
Наименование детали
Цена
1
Pipe, Fuel 1 art. 6BA-24311-00-00
По запросу
2
Clamp art. 90464-36005-00
По запросу
3
Bolt, Stud art. 90116-08M60-00
По запросу
4
Nut art. 90179-08M15-00
По запросу
5
.Gasket, Manifold art. 62T-13556-00-00
По запросу
6
Manifold, Intake art. 62T-13555-00-00
По запросу
7
.Plate,Reed Valve art. 62T-13624-00-00
По запросу
8
.Gasket art. 62T-13566-00-00
По запросу
9
Bolt art. 97014-06035-00
По запросу
10
Шайба Yamaha art. 92990-06600-00
от 420 ₽
11
Bolt art. 97013-06025-00
По запросу
12
Шайба Yamaha art. 92990-06600-00
от 420 ₽
13
Reed Valve Assy art. 62T-13610-00-00
По запросу
14
. .Reed Set art. 62T-W0004-00-00
По запросу
15
Bolt,Hex. Socket Button art. 90111-05037-00
По запросу
16
Plate art. 62T-14243-01-00
По запросу
17
Nipple, Grease art. 61L-5169A-00-00
По запросу
18
Cap, Grease Nipple art. 663-45119-01-00
По запросу
19
Plate art. 62T-14527-02-00
По запросу
20
Болт Yamaha art. 97D95-06016-00
По запросу
21
Шайба Yamaha art. 92990-06600-00
от 420 ₽
22
Pipe 4 art. 62T-24314-01-00
По запросу
23
Clamp art. 90464-36005-00
По запросу
24
Cover, Carburetor 2 art. 62T-14284-10-8S
По запросу
25
Bolt art. 97013-06020-00
По запросу
26
Шайба Yamaha art. 92990-06600-00
от 420 ₽
27
.Gasket, Air Cooler Cover 1 art. 62T-13674-00-00
По запросу
28
Plate art. 62T-14255-00-00
По запросу
29
Bolt art. 97013-06012-00
По запросу
30
Шайба Yamaha art. 92990-06600-00
от 420 ₽
31
Element, Air Cleaner art. 62T-14451-00-00
По запросу
32
Cover, Carburetor 1 art. 62T-14283-01-00
По запросу
33
Pipe art. 62T-14419-00-00
По запросу
34
Bolt, With Washer art. 90119-05M02-00
По запросу
35
Grommet art. 62T-14435-00-00
По запросу
36
O-Ring art. 93210-13M63-00
По запросу
