модель 2019 года
- Модель EXPEDITION SPORT 900 ACE
- Код модели EX (EX1050CU)

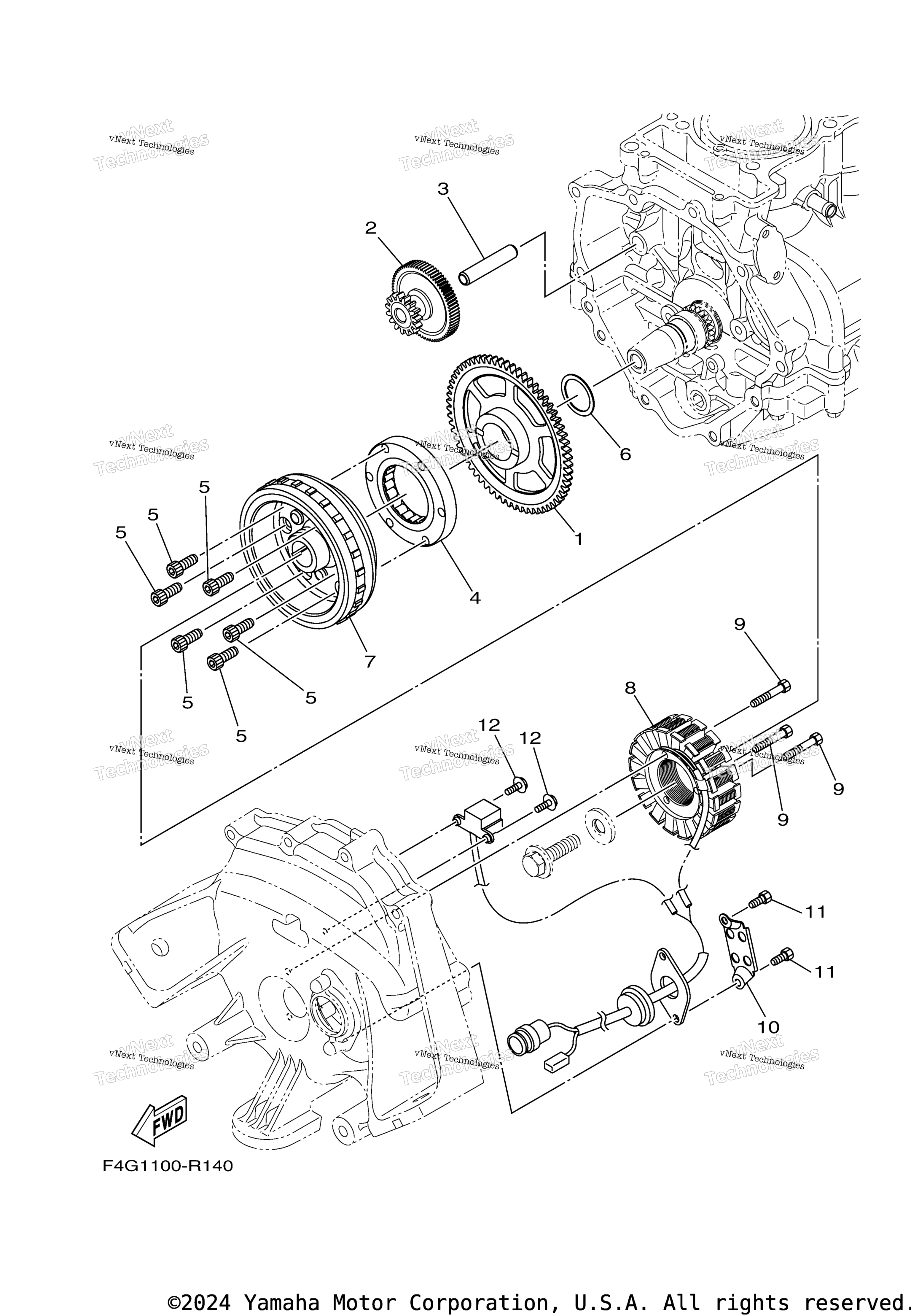

Схема генератора для EX (EX1050CU)
Схема
Детали
Номер
Наименование детали
Цена
1
Шестерня Yamaha art. 8FA-15515-00-00
По запросу
2
Gear, Idler 1 art. 2HC-15512-00-00
По запросу
3
Shaft 1 art. 8ES-15521-00-00
По запросу
4
Starter One-Way Assy art. 6EY-15590-00-00
По запросу
5
Болт шестигранник с торцевой головкой art. 91317-08020-00
По запросу
6
Шайба Yamaha art. 90201-30013-00
По запросу
7
Rotor Assy art. 6EY-81450-01-00
По запросу
8
Stator Assy art. 6EY-81410-00-00
По запросу
9
Bolt, Hexagon Socket Head art. 91317-06035-00
По запросу
10
Clamp art. 60E-81328-00-00
По запросу
11
Bolt, Hexagon Socket Head art. 91317-06014-00
По запросу
12
Bolt, With Washer art. 97513-05514-00
По запросу
