модель 2019 года
- Модель FX HO
- Код модели FX HO (FB1800U)

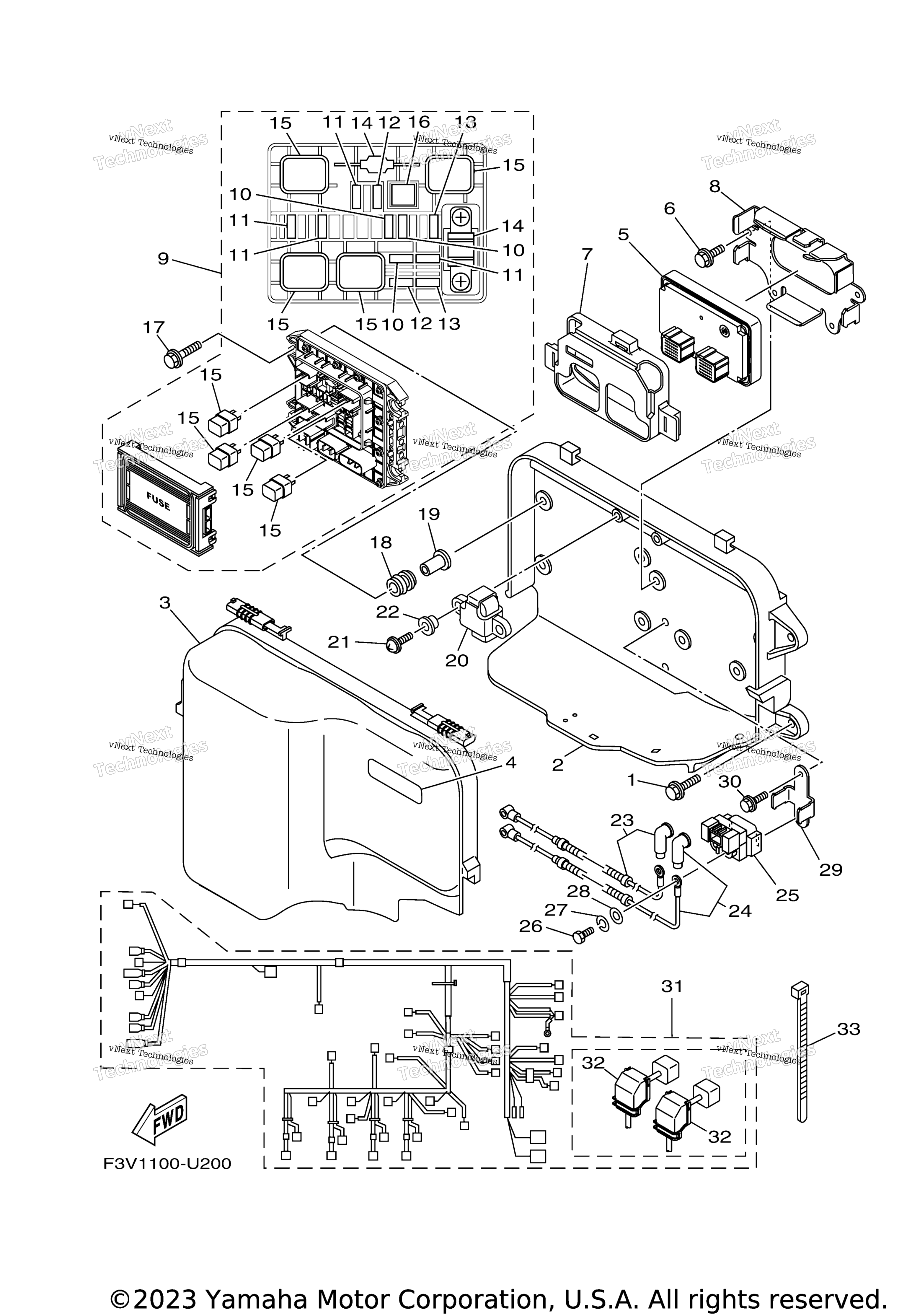

Схема электрооборудования 1 для FX HO (FB1800U)
Схема
Детали
Номер
Наименование детали
Цена
1
Bolt, With Washer art. 90119-089UT-00
По запросу
2
Plate art. 6CS-81845-11-00
По запросу
3
Cover art. 6S5-81942-21-00
По запросу
4
Label, Caution 7 art. 60E-83627-00-00
По запросу
5
Engine Control Unit Assy art. 6HM-8591A-03-00
По запросу
6
Bolt, Flange art. 95814-06012-00
По запросу
7
Grommet, Ecu art. 6EY-8591S-00-00
По запросу
8
Bracket art. 6ET-81948-00-00
По запросу
9
Fuse Box Assy art. 6EX-82170-02-00
По запросу
10
Предохранитель 3А art. 67F-82151-30-00
По запросу
11
Предохранитель 10А Yamaha art. 67F-82151-40-00
от 882 ₽
12
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
13
. .Fuse (30A) art. 5JJ-82151-60-00
По запросу
14
. .Fuse (50A) art. 6EX-82151-00-00
По запросу
15
. .Relay Assy art. 6EX-8195A-00-00
По запросу
16
. .Puller, Fuse art. 6EX-2812A-00-00
По запросу
17
Bolt, With Washer art. 90119-06311-00
По запросу
18
.Damper, Ignition Coil art. 6A0-82317-01-00
По запросу
19
.Collar art. 90387-06119-00
По запросу
20
Sensor, Lean Angle art. 6ET-82576-00-00
По запросу
21
Screw, Tapping art. 97780-60025-00
По запросу
22
Collar art. 90387-06M05-00
По запросу
23
Wire, Plus Lead art. 6JP-82115-00-00
По запросу
24
Wire, Lead art. 6CS-82117-00-00
По запросу
25
Starter Relay Assy (2768102-A) art. 1B7-81940-00-00
По запросу
26
Bolt art. 97080-06012-00
По запросу
27
Шайба Yamaha art. 92995-06100-00
от 473 ₽
28
Шайба Yamaha art. 92990-06600-00
от 420 ₽
29
Stay, Relay art. 6CS-81953-00-00
По запросу
30
Bolt, Flange art. 95814-06012-00
По запросу
31
Wire Harness Assy 1 art. 6HM-8259L-01-00
По запросу
32
. .Cover, Connector art. 6EM-82599-00-00
По запросу
33
Clamp art. 90465-14M66-00
По запросу
