модель 2021 года
- Модель EXR
- Код модели EXR (ER1050W)

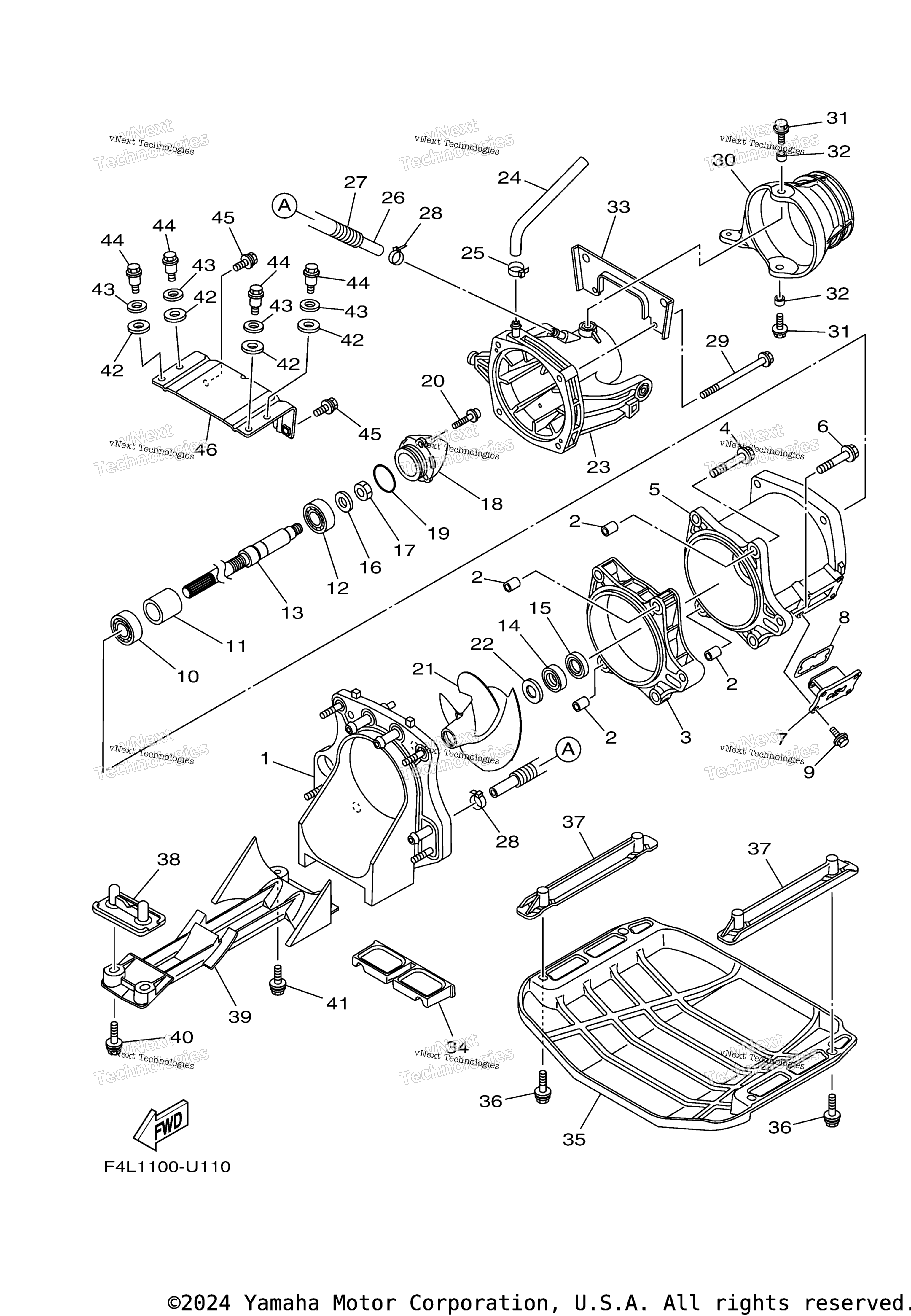

Схема jet блок 1 для EXR (ER1050W)
Схема
Детали
Номер
Наименование детали
Цена
1
Plate, Transom art. 6GA-G5831-00-00
По запросу
2
Pin, Dowel art. 99590-14016-00
По запросу
3
Housing, Impeller 2 art. 6GY-R1317-00-00
По запросу
4
Bolt, With Washer art. 90119-10817-00
По запросу
5
Корпус импеллера Yamaha art. 6GA-R1312-02-00
По запросу
6
Bolt, With Washer art. 97595-10565-00
По запросу
7
Filter art. 6GA-G6882-00-00
По запросу
8
.O-Ring art. 6GA-G2414-00-00
По запросу
9
Bolt, With Washer art. 90119-06890-00
По запросу
10
Bearing art. 93306-255X9-00
По запросу
11
Spacer 1 art. 65V-G5538-00-00
По запросу
12
Bearing art. 93306-304XB-00
По запросу
13
Shaft, Drive art. 6GY-G5511-00-00
По запросу
14
.Oil Seal art. 93101-28M66-00
По запросу
15
.Oil Seal art. 93101-28002-00
По запросу
16
Washer art. 92990-16200-00
По запросу
17
Nut art. 95317-16700-00
По запросу
18
Cap art. 6GY-R1326-00-00
По запросу
19
.O-Ring art. 93210-44003-00
По запросу
20
Bolt, Hexagon Socket Head art. 90110-06823-00
По запросу
21
Impeller art. 6GY-R1321-02-00
По запросу
22
Spacer art. 6EY-R1348-00-00
По запросу
23
Nozzle art. 6GA-R1318-00-00
По запросу
24
Hose 1 art. 6GY-U72M2-00-00
По запросу
25
Band, Hose 18 art. 90601-118UF-00
По запросу
26
Hose (L260) art. 90445-14M25-00
По запросу
27
Hose (L230) art. 90446-20M24-00
По запросу
28
Хомут Yamaha art. 90465-10098-00
от 368 ₽
29
Bolt, With Washer art. 90119-08844-00
По запросу
30
Nozzle, Deflector art. 6BU-R1313-00-00
По запросу
31
Bolt, With Washer art. 90119-08841-00
По запросу
32
Collar art. 90387-08M06-00
По запросу
33
Bracket art. 6GA-R1959-00-00
По запросу
34
Spacer art. F3Y-U72C0-00-00
По запросу
35
Plate 2 art. F3Y-U273B-10-00
По запросу
36
Bolt art. 90119-08829-00
По запросу
37
Bracket 2 art. F0V-U8572-01-00
По запросу
38
Bracket, 3 art. F2S-U8577-00-00
По запросу
39
Screen, Intake art. F4L-R1333-00-00
По запросу
40
Bolt art. F3Y-U1426-00-00
По запросу
41
Bolt art. F3Y-U1426-00-00
По запросу
42
Gasket art. 90430-12002-00
По запросу
43
.Washer, Plain art. 92990-12200-00
По запросу
44
Bolt art. 90109-08043-00
По запросу
45
Bolt, With Washer art. 90119-08800-00
По запросу
46
Bracket art. F4L-U7557-00-00
По запросу
