модель 2021 года
- Модель VX-C
- Код модели VX-C (VX1050GW)

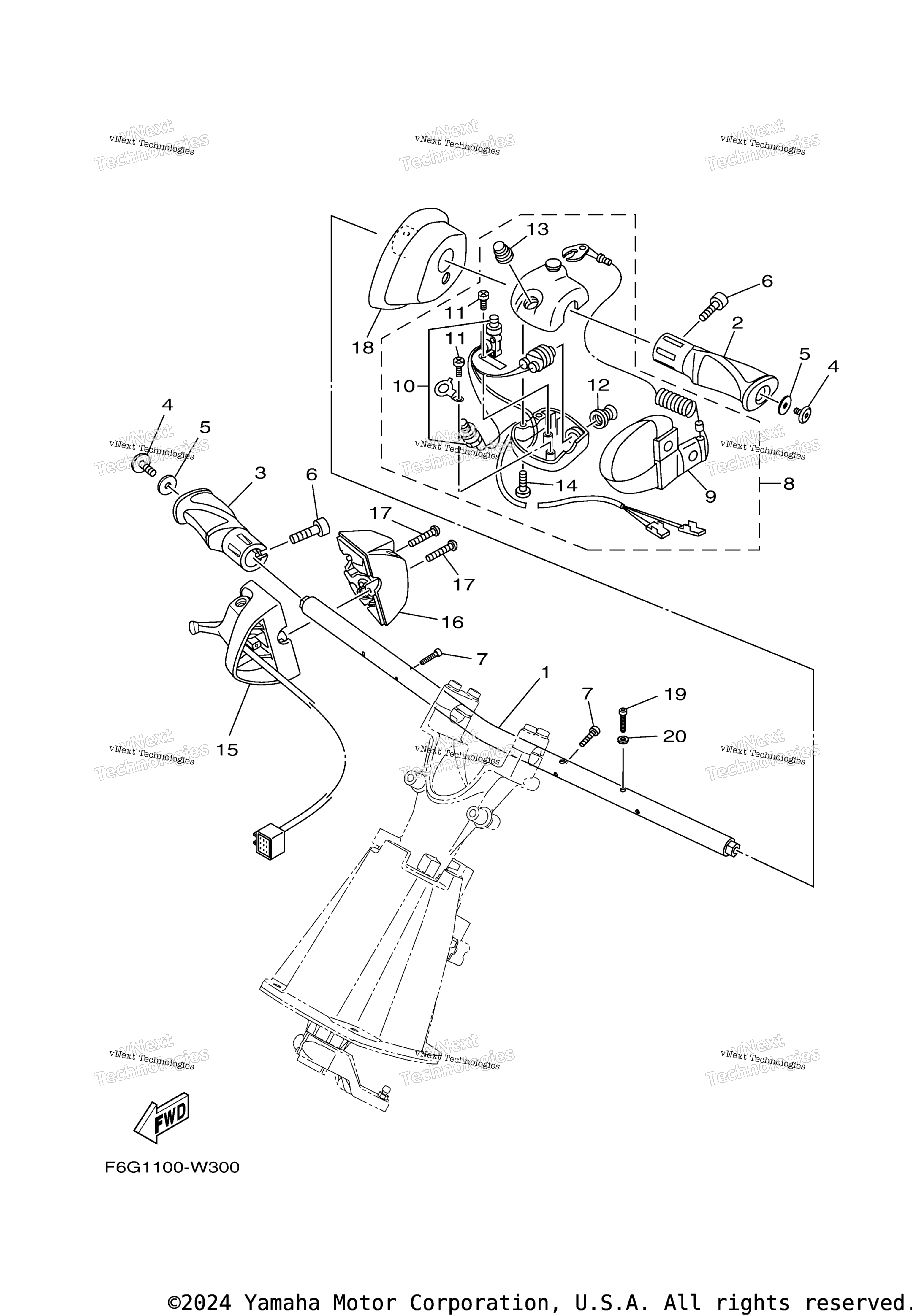

Схема рулевого управления 1 для VX-C (VX1050GW)
Схема
Детали
Номер
Наименование детали
Цена
1
Handle art. F3Y-U1552-00-00
По запросу
2
Грипс руля Yamaha art. F2S-U155D-03-00
По запросу
3
Грипс руля Yamaha art. F2S-U155D-03-00
По запросу
4
Bolt, Hexagon Socket Head art. 90110-06383-00
По запросу
5
Washer, Plate art. 90201-068G0-00
По запросу
6
Bolt art. F2S-U1516-00-00
По запросу
7
Bolt art. 91380-04030-00
По запросу
8
Switch Box Assy art. F3Y-68310-00-00
По запросу
9
Чека предохранительная Yamaha art. EW2-68348-00-00
от 5 208 ₽
10
. .Switch Sub Assy art. GA7-68310-01-00
По запросу
11
. .Screw, Pan Head art. 98580-03008-00
По запросу
12
. .Stop Button Comp art. FK7-68312-02-00
По запросу
13
. .Start Button Comp art. FK7-68313-02-00
По запросу
14
. Screw, Pan Head art. 98580-05525-00
По запросу
15
Throttle Lever Comp art. 6CS-14305-13-00
По запросу
16
Case art. 6EX-82154-00-00
По запросу
17
Bolt, Throttle art. 6CS-6725F-00-00
По запросу
18
Spacer art. F3Y-U143G-00-00
По запросу
19
Bolt art. 91380-04030-00
По запросу
20
Washer, Plate art. 90201-04810-00
По запросу
