модель 2022 года
- Модель FX HO
- Код модели FX HO WITH AUDIO_FX (FX1800HX)

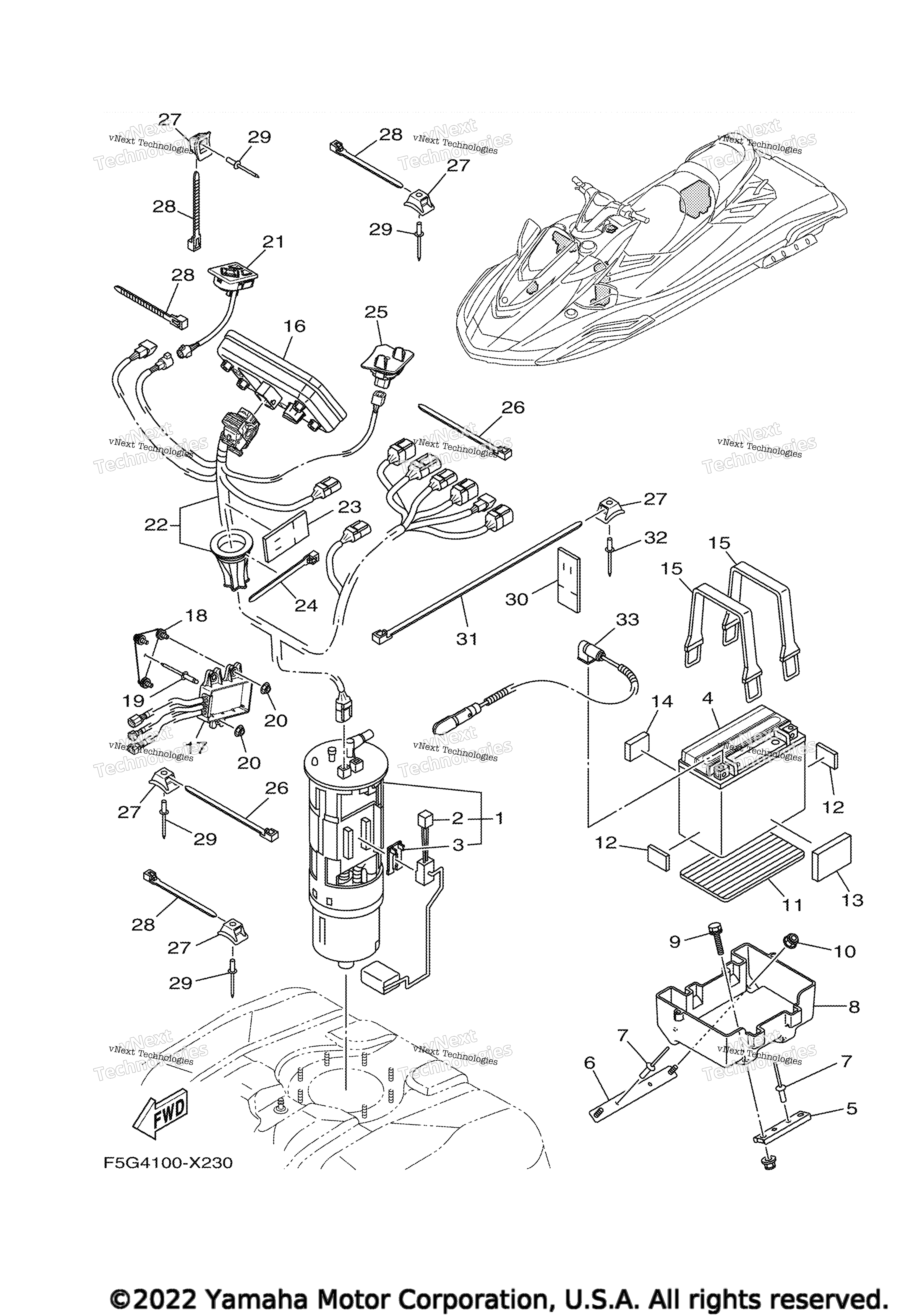

Схема электрооборудования 3 для FX HO WITH AUDIO_FX (FX1800HX)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 6S5-13907-05-00
По запросу
2
. .Fuel Sender Assy art. 99999-04571-00
По запросу
3
. .Damper, Stopper art. 60E-82556-00-00
По запросу
4
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
5
Plate, Base 2 art. F2S-U8592-00-00
По запросу
6
Plate, Base 3 art. F2S-U8593-00-00
По запросу
7
Rivet,Blind art. 90267-48938-00
По запросу
8
Case, Battery art. F2S-U8211-00-00
По запросу
9
Bolt, With Washer art. 90119-06820-00
По запросу
10
Nut, Lock art. F2N-U142L-00-00
По запросу
11
Pad, Battery art. F1S-U8221-00-00
По запросу
12
Pad, Battery 2 art. EU0-U8221-31-00
По запросу
13
Mat 2 art. F1W-U759C-01-00
По запросу
14
Packing art. F2C-U1743-00-00
По запросу
15
Band, Battery 1 art. F4P-U821D-00-00
По запросу
16
Meter Assy art. F3V-U820A-02-00
По запросу
17
Converting Unit art. F5G-HA260-00-00
По запросу
18
Bracket art. F5G-U826C-00-00
По запросу
19
Rivet,Blind art. 90267-48938-00
По запросу
20
Nut, Lock art. F2N-U142L-00-00
По запросу
21
Switch Assy art. F5G-U8090-01-00
По запросу
22
Wire Harness,1 FOR F3VA art. F3V-U0891-10-00
По запросу
22
Wire Harness,1 FOR F3V9 art. F3V-U0891-00-00
По запросу
23
Packing, Hose 2 art. GJ1-U7578-21-00
По запросу
24
Зажим Yamaha art. 90464-32801-00
По запросу
25
Mic Assy FOR F3V9 art. F5G-U827A-00-00
По запросу
26
Зажим Yamaha art. 90464-32801-00
По запросу
27
Base, Clamp art. F1W-U828M-00-00
По запросу
28
Зажим Yamaha art. 90464-32801-00
По запросу
29
Заклепка Yamaha art. 90267-48806-00
от 788 ₽
30
Packing, Hose 2 art. GJ1-U7578-21-00
По запросу
31
Clamp art. F5G-U4256-00-00
По запросу
32
Заклепка Yamaha art. 90267-48806-00
от 788 ₽
33
Wire, Minus Lead art. 6JP-82116-00-00
По запросу
