модель 2024 года
- Модель FX CRUISER HO
- Код модели CRUISER HO (FX1900AA)

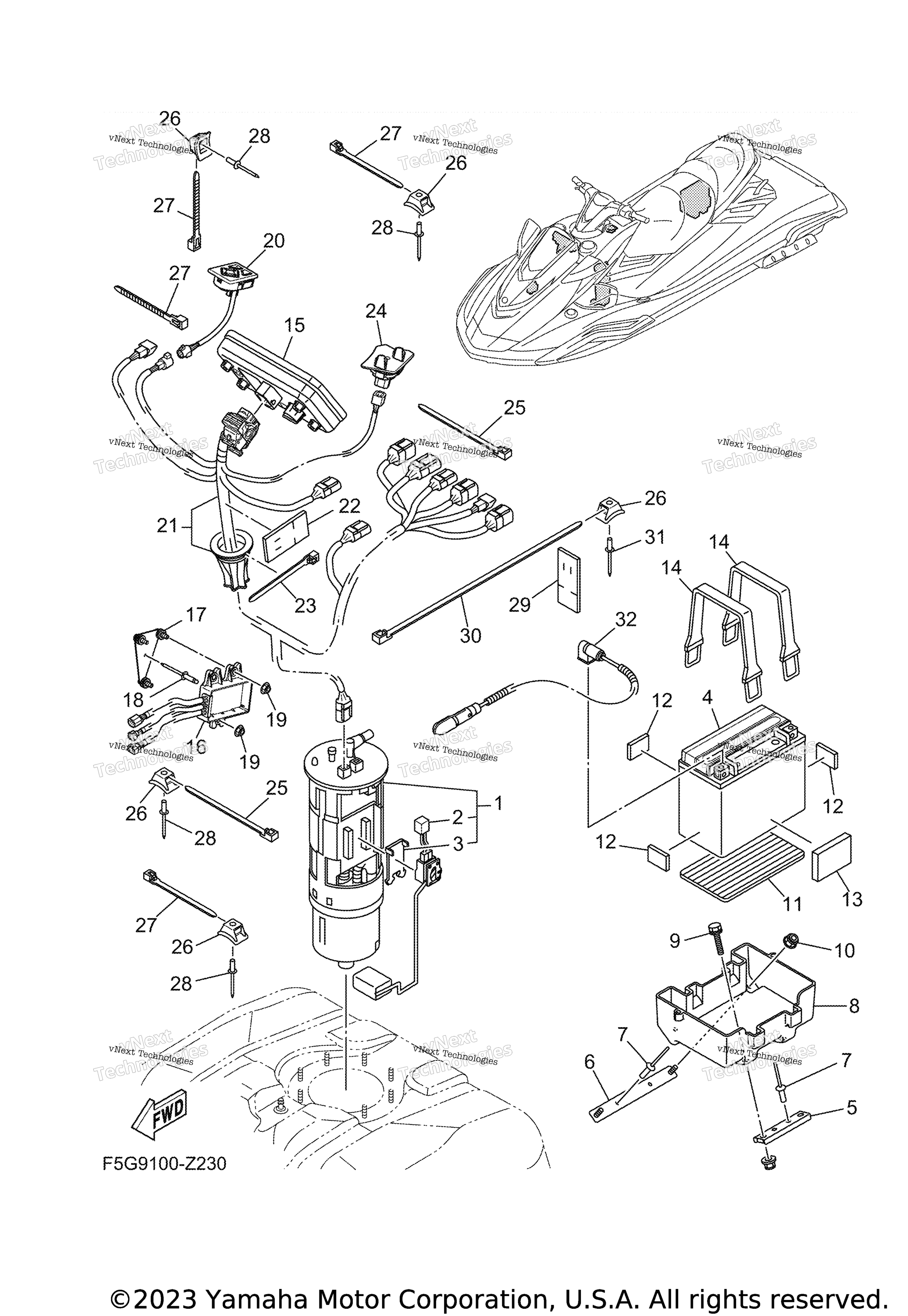

Схема электрооборудования 3 для CRUISER HO (FX1900AA)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Pump Comp art. 6S5-13907-05-00
По запросу
2
. .Fuel Sender Assy art. 6S5-682E0-10-00
По запросу
3
. .Damper, Stopper art. 60E-82556-10-00
По запросу
4
Аккумулятор (YUASA YTX20L-BS) art. YTX-20LBS-00-00
По запросу
5
Plate, Base 2 art. F2S-U8592-00-00
По запросу
6
Plate, Base 3 art. F2S-U8593-00-00
По запросу
7
Rivet,Blind art. 90267-48938-00
По запросу
8
Case, Battery art. F2S-U8211-00-00
По запросу
9
Bolt, With Washer art. 90119-06820-00
По запросу
10
Nut, Lock art. F2N-U142L-00-00
По запросу
11
Pad, Battery art. F1S-U8221-00-00
По запросу
12
Pad, Battery art. EU0-U8221-31-00
По запросу
13
Packing art. F7K-U1743-00-00
По запросу
14
Band, Battery 1 art. F4P-U821D-00-00
По запросу
15
Meter Assy art. F7K-U820A-00-00
По запросу
16
Converting Unit art. F5G-HA260-00-00
По запросу
17
Bracket art. F5G-U826C-00-00
По запросу
18
Rivet,Blind art. 90267-48938-00
По запросу
19
Nut, Lock art. F2N-U142L-00-00
По запросу
20
Switch Assy art. F5G-U8090-01-00
По запросу
21
Wire Harness,1 art. F5G-U0891-00-00
По запросу
22
Packing, Hose 2 art. GJ1-U7578-22-00
По запросу
23
Зажим Yamaha art. 90464-32801-00
По запросу
24
Mic Assy art. F5G-U827A-00-00
По запросу
25
Зажим Yamaha art. 90464-32801-00
По запросу
26
Base, Clamp art. F1W-U828M-00-00
По запросу
27
Зажим Yamaha art. 90464-32801-00
По запросу
28
Заклепка Yamaha art. 90267-48806-00
от 788 ₽
29
Packing, Hose 2 art. GJ1-U7578-22-00
По запросу
30
Clamp art. F5G-U4256-00-00
По запросу
31
Заклепка Yamaha art. 90267-48806-00
от 788 ₽
32
Wire, Minus Lead art. 6JP-82116-00-00
По запросу
