модель 2015 года
- Модель Spyder F3
- Код модели SPYDER F3-S SE6

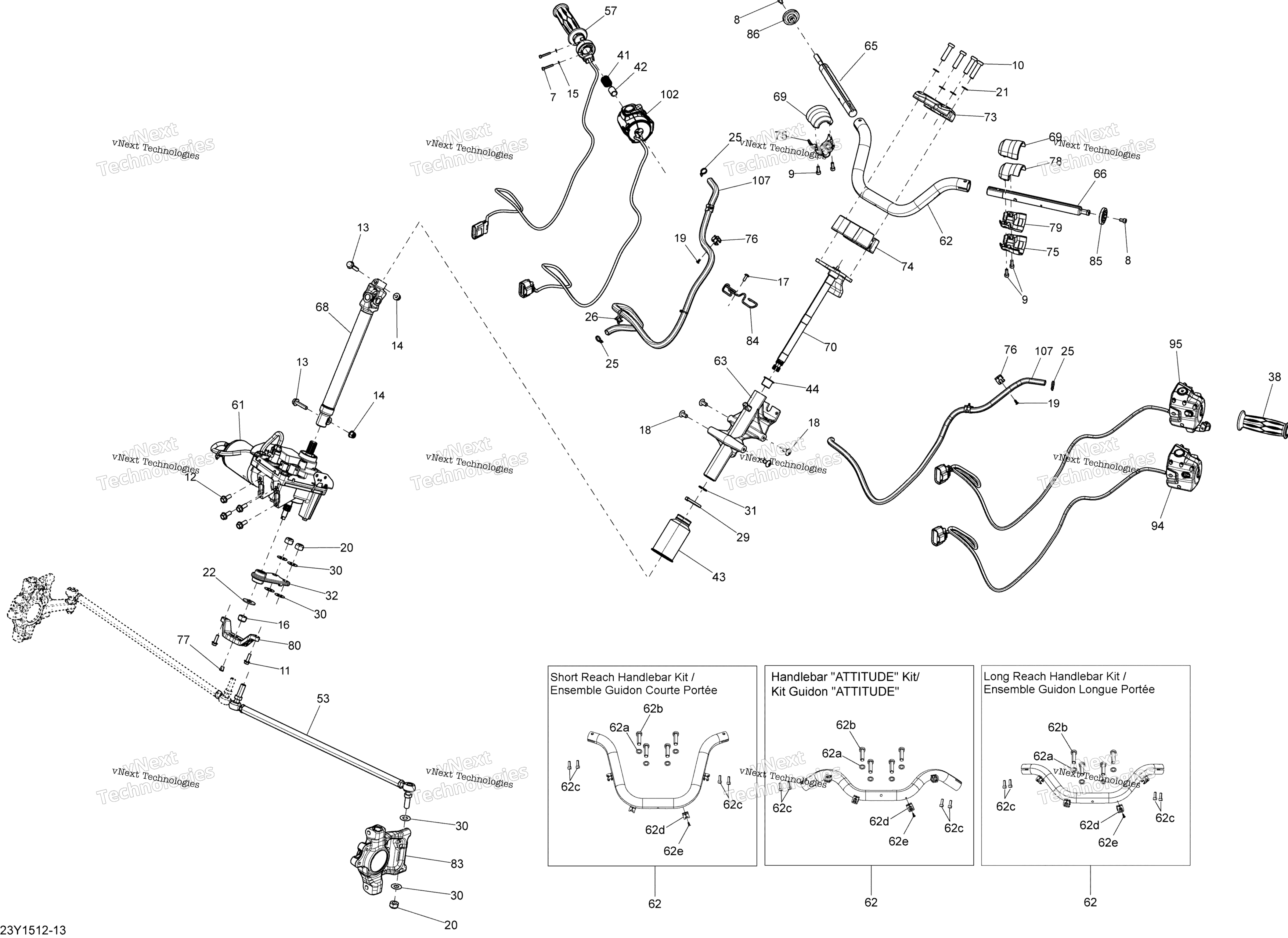

Схема рулевого управления для SPYDER F3-S SE6
Схема
Детали
Номер
Наименование детали
Цена
7
Socket Screw, M4 X 25 art. 205042594
По запросу
8
Socket Screw, M6 X 10 art. 205061094
По запросу
9
Socket Head Screw M6 X 16, Scotch Grip art. 205561660
По запросу
10
Болт BRP art. 250000456
По запросу
11
Болт M6 х 20 BRP art. 207562034
от 326 ₽
12
Болт M8 X 20 BRP art. 207582044
от 263 ₽
13
Hex.Flange Screw M8 X 35, Scotch Grip art. 250001021
По запросу
14
Шайба BRP art. 503189157
По запросу
14
Hex. Nut M8 art. 232081417
По запросу
15
Flat Washer 4 mm art. 234040600
По запросу
16
Гайка М12 BRP art. 250100089
от 116 ₽
17
Болт M5 X 14 BRP art. 250000742
от 263 ₽
18
Болт М8х16 Can Am art. 250000198
По запросу
19
Болт M4 X 10 BRP art. 250000453
По запросу
20
Гайка М12 BRP art. 250100089
от 116 ₽
21
Stainless Flat Washer, 10 mm art. 250200105
По запросу
22
Flat Washer, 12 mm art. 250200113
По запросу
25
Хомут пластиковый BRP art. 293750001
от 168 ₽
26
Tie-Rap 173 mm art. 293750009
По запросу
29
Tie-Rap 180 mm art. 414115200
По запросу
30
Flat Washer art. 706200281
По запросу
31
Кольцо резиновое Can Am art. 709000089
По запросу
32
PITMAN ARM art. 709401417
По запросу
38
Handle Grip art. 709401054
По запросу
41
Spring art. 709401937
По запросу
42
Втулка BRP art. 219800381
По запросу
43
Bellows art. 709400790
По запросу
44
Cushion art. XXXX
По запросу
53
Рлевая тяга Can Am art. 709401820
По запросу
57
Throttle Handle Grip art. 709401055
По запросу
61
Усилитель руля Spyder BRP art. 709401564
По запросу
62
Short Reach Handlebar Kit art. 219400909
По запросу
62
Болт M4 X 10 BRP art. 250000453
По запросу
62
Wire Guide art. 709401804
По запросу
62
Socket Head Screw M6 X 16, Scotch Grip art. 205561660
По запросу
62
Болт BRP art. 250000456
По запросу
62
Handlebar Attitude Kit art. 219400551
По запросу
62
Long Reach Handlebar Kit art. 219400549
По запросу
62
Carbon Black Handlebar Factory Installed art. 709402241
По запросу
62
Stainless Flat Washer, 10 mm art. 250200105
По запросу
63
Support Ass’y art. 709401340
По запросу
65
RH HANDLE BARTUBE art. 709401343
По запросу
66
LH Handle BarTube art. 709401344
По запросу
68
Lower Column Steering art. 709401345
По запросу
69
Carbon Black Upper Clamp Model-SE6 art. 709401914
По запросу
70
Upper Steering Column art. 709401397
По запросу
73
Handle Clamp art. 709401904
По запросу
74
Handle Clamp art. 709401906
По запросу
75
Carbon Black Lower Clamp Model-SM6 art. 709401916
По запросу
76
Wire Guide art. 709401804
По запросу
77
Sensor Sleave art. 709401527
По запросу
78
Carbon Black Upper Clamp Model-SM6 art. 709401477
По запросу
79
Carbon Black Lower Clamp Model-SM6 art. 709401781
По запросу
80
Sensor Support art. 709401486
По запросу
83
RH Knuckle Ass’y art. 709401864
По запросу
83
LH Knuckle Ass’y art. 709401865
По запросу
84
Wire Guide art. 709401619
По запросу
85
Handlebar End Piece LH art. 709400793
По запросу
86
Втулка BRP art. 219800381
По запросу
94
LH Housing Switch SM6 art. 710003937
По запросу
95
LH Housing Switch SE6 art. 710004731
По запросу
102
Блок переключателей рулевой BRP art. 710004583
По запросу
107
Braided Sleeve art. 710004231
По запросу
