модель 2015 года
- Модель Spyder RT/RT-S
- Код модели SPYDER RTS SE6

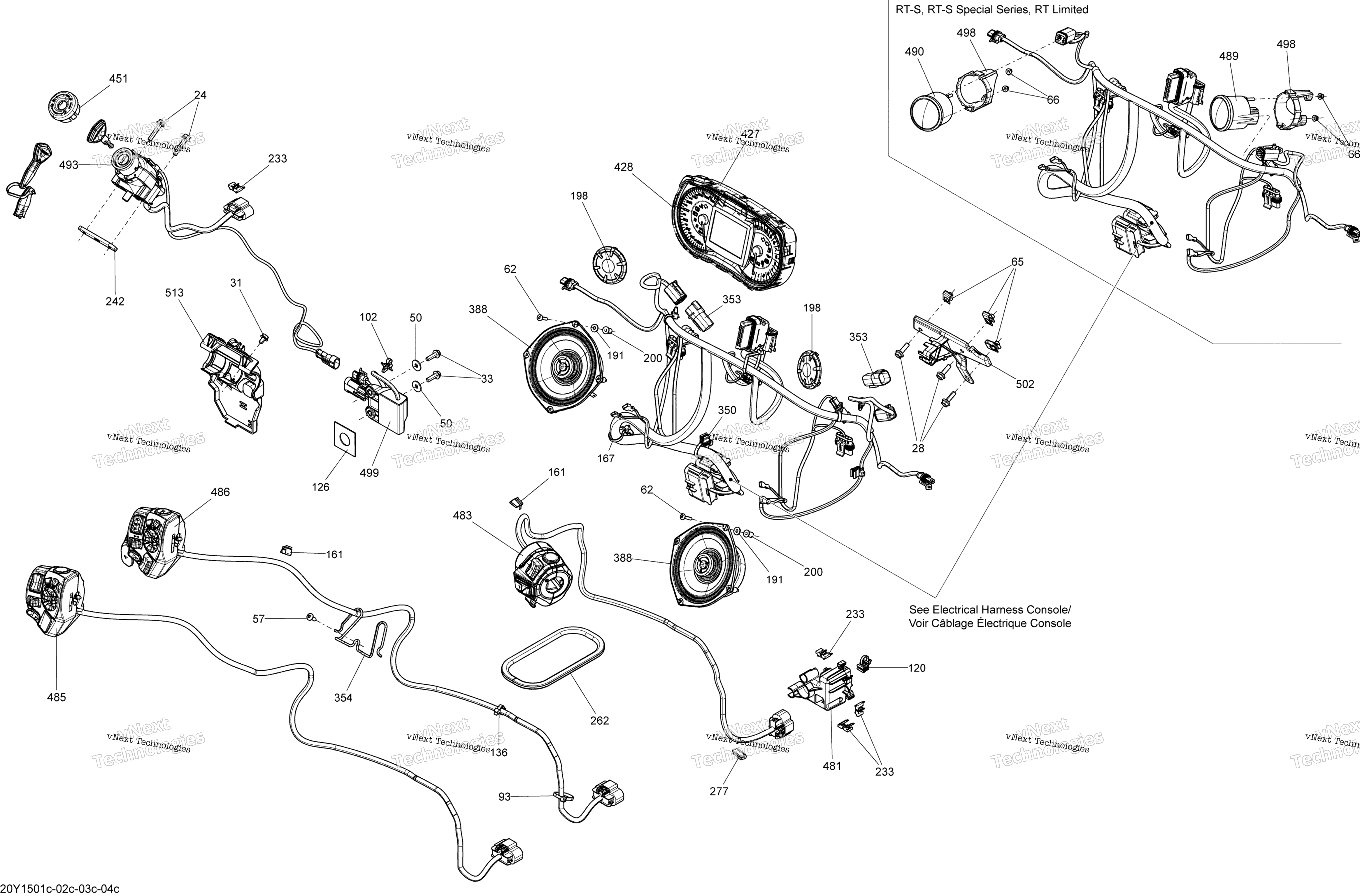

Схема электрооборудования System Front View для SPYDER RTS SE6
Схема
Детали
Номер
Наименование детали
Цена
24
Болт M6 X 30 BRP art. 207563044
По запросу
28
Болт М6 х 20 BRP art. 207662044
от 263 ₽
31
Hex. Flange Screw M6 X 10 art. 210261050
По запросу
33
Болт М6х20 BRP art. 210262050
от 160 ₽
50
Шайба 6 мм Can Am art. 234062410
от 50 ₽
57
Болт M5 X 14 BRP art. 250000742
от 263 ₽
62
TORX SCREW M4 X 20 art. 250000405
По запросу
65
Гайка art. 250100198
от 368 ₽
66
Hex. Serrated Flange Nut art. 250100142
По запросу
93
Хомут 350 мм BRP art. 293750008
от 116 ₽
102
Tie-Rap 173 mm art. 293750009
По запросу
120
Хомут BRP art. 293750058
По запросу
126
Rubber Bumper art. 293830091
По запросу
136
Tie-Rap 180 mm art. 414115200
По запросу
161
Клипса Can Am art. 414227300
По запросу
167
Tie Rap art. 515175220
По запросу
191
Шайба Can Am art. 517225900
от 90 ₽
198
Not Available As Spare Parts art. XXX
По запросу
200
Well Rubber Nut M4 X 0.7 art. 705003635
По запросу
233
Lock art. 710001222
По запросу
242
Switch Support art. 710001365
По запросу
262
Was 271001530 Trim art. 219704354
По запросу
277
Was 271001530 Trim art. 219704354
По запросу
350
Clip Tie-Rap art. 710002899
По запросу
353
Not Available As Spare Parts art. XXX
По запросу
354
Grommet Spindle art. 710003017
По запросу
388
Front Speaker art. 710003233
По запросу
427
Speedometer Includes 427 to 428 art. 710005871
По запросу
428
Стекло приборной панели art. 415129349
от 2 990 ₽
451
Switch Cover art. 710003594
По запросу
481
Connector Support art. 710004086
По запросу
483
Блок переключателей рулевой BRP art. 710004583
По запросу
485
LH SWITCH HOUSING SM6 art. 710004164
По запросу
486
LH Switch Housing SE6 art. 710004589
По запросу
489
Temp Gauge art. 710004210
По запросу
490
FUEL GAUGE art. 710004208
По запросу
493
Замок зажигания art. 710005640
По запросу
493
DESS Antenna art. 219800373
По запросу
493
Замок зажигания BRP art. 710004408
По запросу
498
Housing Support art. 710004239
По запросу
499
DESS Module art. 710004916
По запросу
502
Connector Support art. 710004256
По запросу
513
Wire Support art. 710004308
По запросу
