модель 2000 года
- Модель CMX250
- Код модели CMX250C2 AC

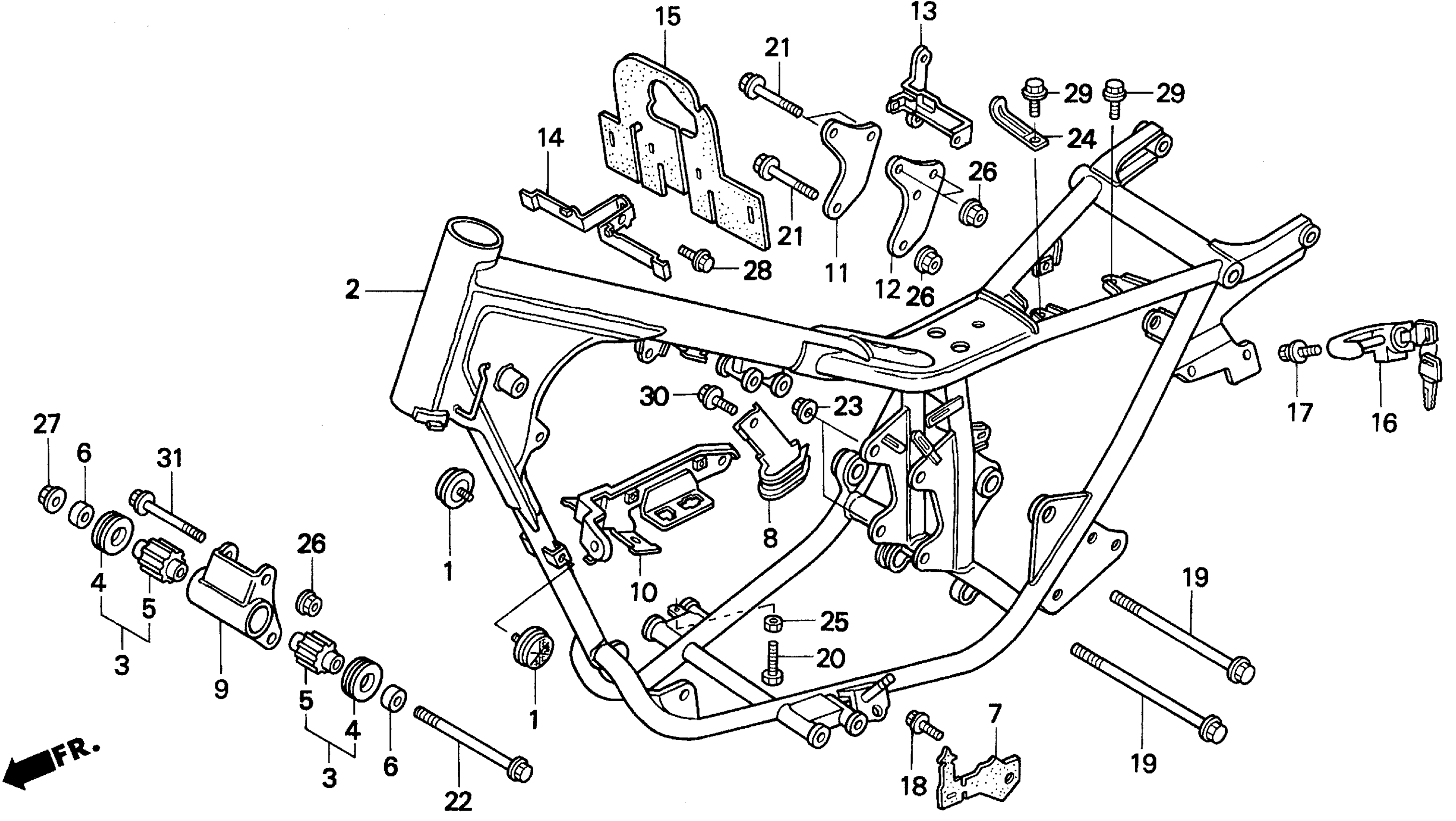

Схема рамы для CMX250C2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
REFLECTOR, FR. REFLEX art. 33741-102-870
По запросу
2
FRAME *NH1* (BLACK) art. 50100-KEN-670ZA
По запросу
3
RUBBER, MOUNTING art. 50200-KR3-000
По запросу
4
RUBBER C, MOUNTING art. 50203-MB0-010
По запросу
5
RUBBER A, MOUNTING art. 50201-KN1-000
По запросу
6
COLLAR D, ENGINE SIDE art. 50218-KR3-000
По запросу
7
COVER, OIL DRAIN art. 50219-KEB-900
По запросу
8
CLAMP, DRAIN TUBE art. 50324-KR3-980
По запросу
9
BRACKET, FR. ENGINE HANGER art. 50351-KR3-000
По запросу
10
PLATE, ELECTRIC art. 50352-KR3-771
По запросу
11
PLATE, R. ENGINE HANGER (UPPER) art. 50353-KEN-670
По запросу
12
PLATE, L. ENGINE HANGER (UPPER) art. 50354-KEN-670
По запросу
13
STAY, SIDE COVER art. 50357-KEN-670
По запросу
14
STAY, WIND GUARD art. 50361-KEB-900
По запросу
15
RUBBER, WIND GUARD art. 50362-KEN-670
По запросу
16
HOLDER ASSY., HELMET (HONDALOCK) art. 50710-GB4-007
По запросу
17
BOLT, HELMET HOLDER SETTING art. 90107-ME5-830
По запросу
18
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
19
BOLT, FLANGE (10X110) art. 90116-VM6-003
По запросу
20
BOLT, HEX. (6X32) art. 90117-KBA-900
По запросу
21
BOLT, FLANGE (8X37) art. 90118-471-000
По запросу
22
BOLT, FLANGE (10X130) art. 90127-KR3-000
По запросу
23
NUT, FLANGE (10MM) art. 90308-382-670
По запросу
24
CLIP, WIRE art. 91405-671-000
По запросу
25
NUT, HEX. (6MM) art. 94001-06200-0S
По запросу
26
NUT, FLANGE (8MM) art. 94050-08000
По запросу
27
Гайка 10мм Honda art. 94050-10000
По запросу
28
BOLT, FLANGE (6X10) art. 95701-06010-07
По запросу
29
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
30
BOLT, FLANGE (6X14) art. 95701-06014-08
По запросу
31
BOLT, FLANGE (8X65) art. 95701-08065-00
По запросу
