модель 2000 года
- Модель CR500R
- Код модели CR500R A

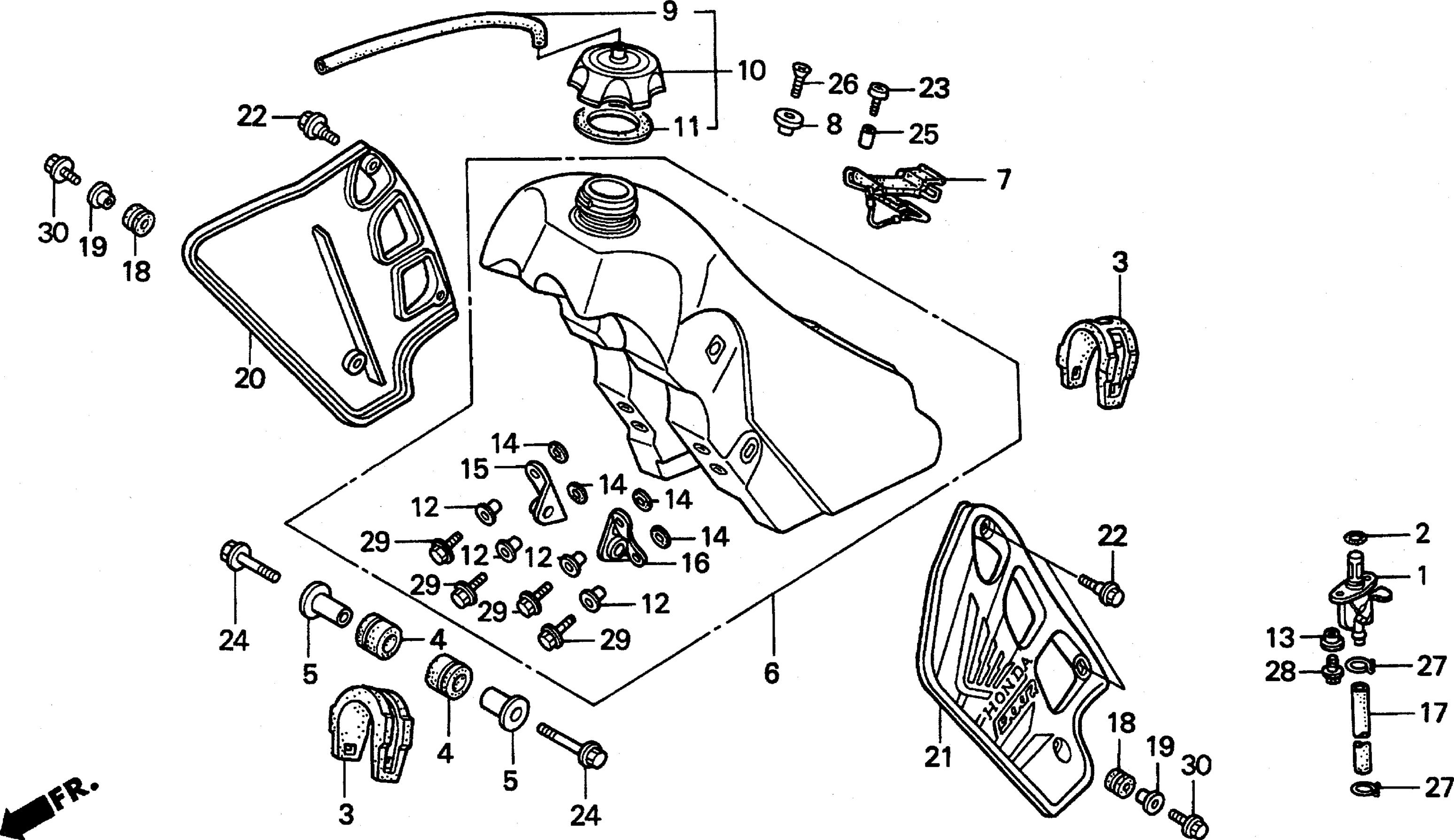

Схема топливного бака для CR500R A
Схема
Детали
Номер
Наименование детали
Цена
1
PETCOCK ASSY. art. 16950-ML3-911
По запросу
2
O-RING (11.8X3.55) art. 16997-467-000
По запросу
3
RUBBER B, FUEL TANK SETTING art. 17506-ML3-680
По запросу
4
RUBBER, TANK MOUNTING art. 17508-GBF-830
По запросу
5
COLLAR, TANK SETTING art. 17509-KS6-700
По запросу
6
TANK, FUEL art. 17510-MAC-860
По запросу
7
BAND, RR. TANK art. 17516-MAC-680
По запросу
8
COLLAR, FR. SEAT art. 17518-KS6-700
По запросу
9
TUBE, FUEL CAP BREATHER art. 17521-429-000
По запросу
10
CAP ASSY., FUEL TANK art. 17620-ML3-600
По запросу
11
GASKET, FUEL TANK CAP art. 17624-KA4-000
По запросу
12
COLLAR, FUEL TANK SETTING art. 17626-KA4-700
По запросу
13
COLLAR, FUEL TANK SETTING art. 17626-467-000
По запросу
14
RUBBER, FR. FUEL TANK art. 17627-467-000
По запросу
15
BRACKET, R. FR. FUEL TANK art. 17634-KS6-701
По запросу
16
BRACKET, L. FR. FUEL TANK art. 17635-KS6-701
По запросу
17
TUBE ASSY., FUEL art. 17681-ML3-600
По запросу
18
RUBBER, MUFFLER art. 18334-KA3-830
По запросу
19
COLLAR, MUFFLER MOUNTING art. 18336-KS6-700
По запросу
20
SHROUD SET, R. RADIATOR (TYPE1) (WL) art. 19071-MAC-950ZA
По запросу
21
SHROUD SET, L. RADIATOR (TYPE1) (WL) art. 19072-MAC-950ZA
По запросу
22
BOLT, SHROUD SETTING art. 90101-ML3-840
По запросу
23
BOLT, SEAT SETTING art. 90131-S0X-A00
По запросу
24
BOLT, FLANGE (6X40) art. 90137-KA3-830
По запросу
25
COLLAR (6.2X6) art. 90516-KA3-830
По запросу
26
SCREW, FLAT (6X16) art. 93600-06016-0A
По запросу
27
Стопор Honda art. 95002-02120
от 263 ₽
28
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
29
BOLT, FLANGE (6X20) art. 96001-06020-00
По запросу
30
Болт 6х25 Honda art. 96001-06025-00
По запросу
