модель 2000 года
- Модель GL1500
- Код модели GL1500CT AC

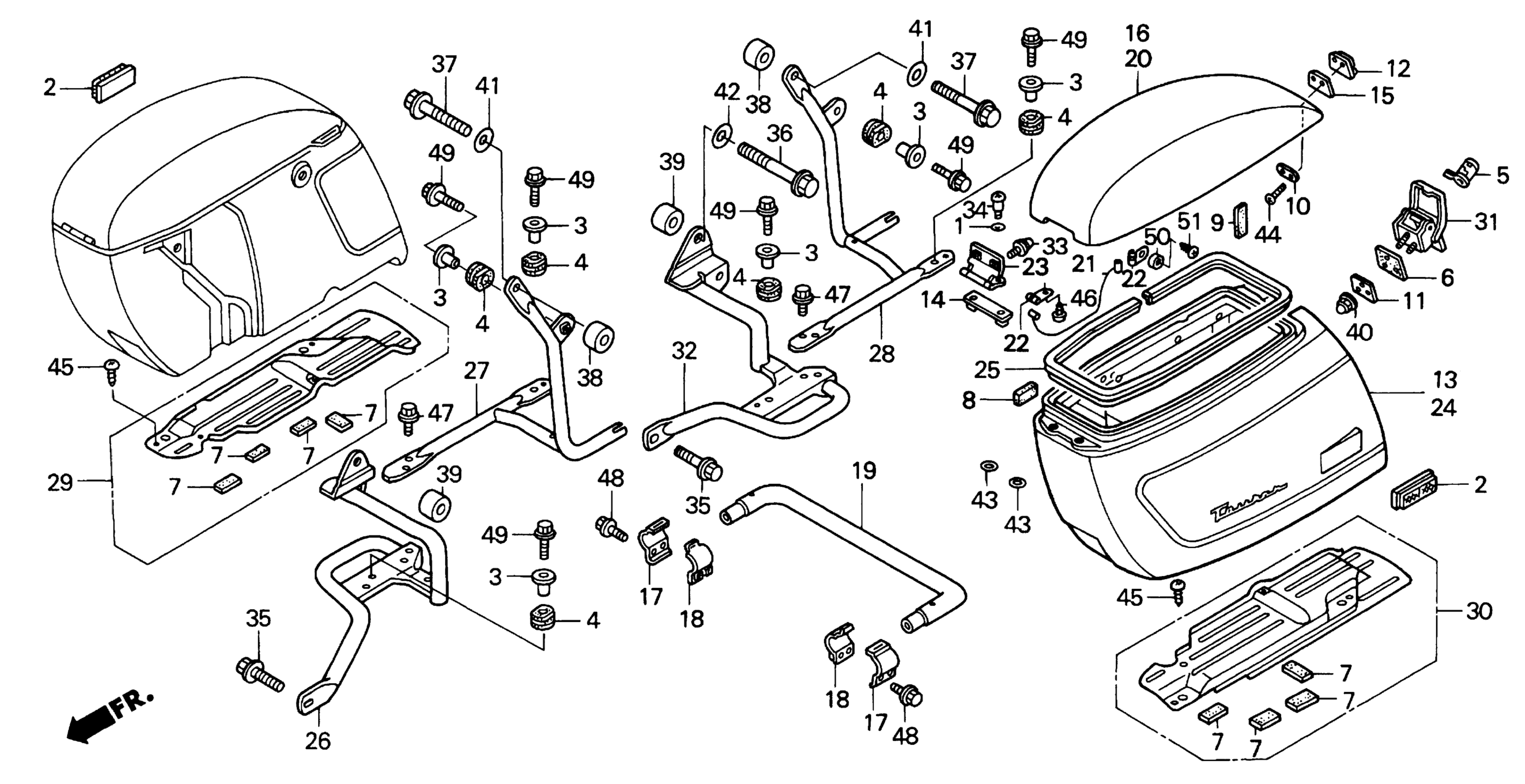

Схема кофр для GL1500CT AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, SEAL art. 33408-166-611
По запросу
2
REFLECTOR, REFLEX art. 33741-MZ7-003
По запросу
3
COLLAR (6X15) art. 80101-KV2-900
По запросу
4
RUBBER, TAILLIGHT art. 80201-MJ8-000
По запросу
5
CYLINDER ASSY. A, BAG LOCK art. 81171-MT3-003
По запросу
6
RUBBER, LOCK art. 81175-MT3-003
По запросу
7
RUBBER, PROTECTOR art. 81214-MT3-300
По запросу
8
SEAL, SADDLEBAG art. 81215-MZ0-700
По запросу
9
PROTECTOR art. 81216-MZ0-700
По запросу
10
PLATE, HOOK SETTING art. 81222-MG9-770
По запросу
11
PLATE, LOCK SETTING art. 81223-MG9-770
По запросу
12
HOOK, LOCK art. 81223-MT3-000
По запросу
13
SADDLEBAG SET, R. (TYPE5) art. 81224-MZ0-A60ZB
По запросу
13
SADDLEBAG SET, R. (TYPE13) (WL) art. 81224-MZ0-A90ZA
По запросу
14
PLATE, NUT art. 81228-MZ0-700
По запросу
15
RUBBER, HOOK art. 81229-MZ0-700
По запросу
16
LID, R. SADDLEBAG *NH1* (BLACK) art. 81230-MZ0-701ZC
По запросу
17
BAND A, RR. BUMPER art. 81235-463-770
По запросу
18
BAND B, RR. BUMPER art. 81236-463-770
По запросу
19
PIPE, RR. JOINT art. 81237-MZ0-700
По запросу
20
LID, L. SADDLEBAG *NH1* (BLACK) art. 81240-MZ0-701ZC
По запросу
21
STOPPER, SADDLEBAG LID art. 81251-MZ0-700
По запросу
22
STAY B, LID STOPPER art. 81254-MN5-000
По запросу
23
HINGE ASSY., SADDLEBAG art. 81315-MZ0-700
По запросу
24
SADDLEBAG SET, L. (TYPE13) (WL) art. 81424-MZ0-A90ZA
По запросу
24
SADDLEBAG SET, L. (TYPE5) art. 81424-MZ0-A60ZB
По запросу
25
RUBBER, SADDLEBAG SEAL art. 83504-MZ0-700
По запросу
26
STAY A, R. SADDLEBAG art. 84250-MZ0-700
По запросу
27
STAY B, R. SADDLEBAG art. 84251-MZ0-700
По запросу
28
STAY B, L. SADDLEBAG art. 84252-MZ0-700
По запросу
29
GUARD, R. SADDLEBAG HEAT art. 84255-MZ0-700
По запросу
30
GUARD, L. SADDLEBAG HEAT art. 84256-MZ0-700
По запросу
31
LOCK ASSY. B, BAG art. 84260-MT3-003
По запросу
32
STAY A, L. SADDLEBAG art. 84260-MZ0-700
По запросу
33
SCREW, SPECIAL (5X12) art. 90105-MB1-000
По запросу
34
SCREW, VISOR SPECIAL SETTING art. 90115-KY4-880
По запросу
35
BOLT, SPECIAL FLANGE (8X23) art. 90123-KR3-000
По запросу
36
BOLT, FLANGE (10X70) art. 90124-MM2-680
По запросу
37
BOLT, SPECIAL FLANGE (8X68) art. 90115-MZ0-700
По запросу
38
COLLAR (8X15) art. 90206-MZ0-700
По запросу
39
COLLAR (10X17) art. 90207-MZ0-700
По запросу
40
NUT, MOLDING SIDE art. 90305-SJ4-003
По запросу
41
WASHER, PLAIN (8MM) art. 90501-MM8-610
По запросу
42
WASHER, PLAIN (10MM) art. 90502-MM8-610
По запросу
43
O-RING (1.5X9.5) art. 91306-MG3-000
По запросу
44
SCREW, PAN (4X10) art. 93500-04010-0G
По запросу
45
SCREW, TAPPING (4X10) art. 93903-34280
По запросу
46
SCREW, TAPPING (4X12) (PO) art. 93913-24280
По запросу
47
BOLT, FLANGE (6X14) art. 95701-06014-02
По запросу
48
BOLT, FLANGE (6X16) art. 95701-06016-02
По запросу
49
BOLT, FLANGE (6X28) art. 96001-06028-00
По запросу
50
COLLAR, HANDLE COVER art. 52156-GB0-900
По запросу
51
SCREW, TAPPING (4X20) art. 93913-24580
По запросу
