модель 2000 года
- Модель GL1500
- Код модели GL1500SE AC

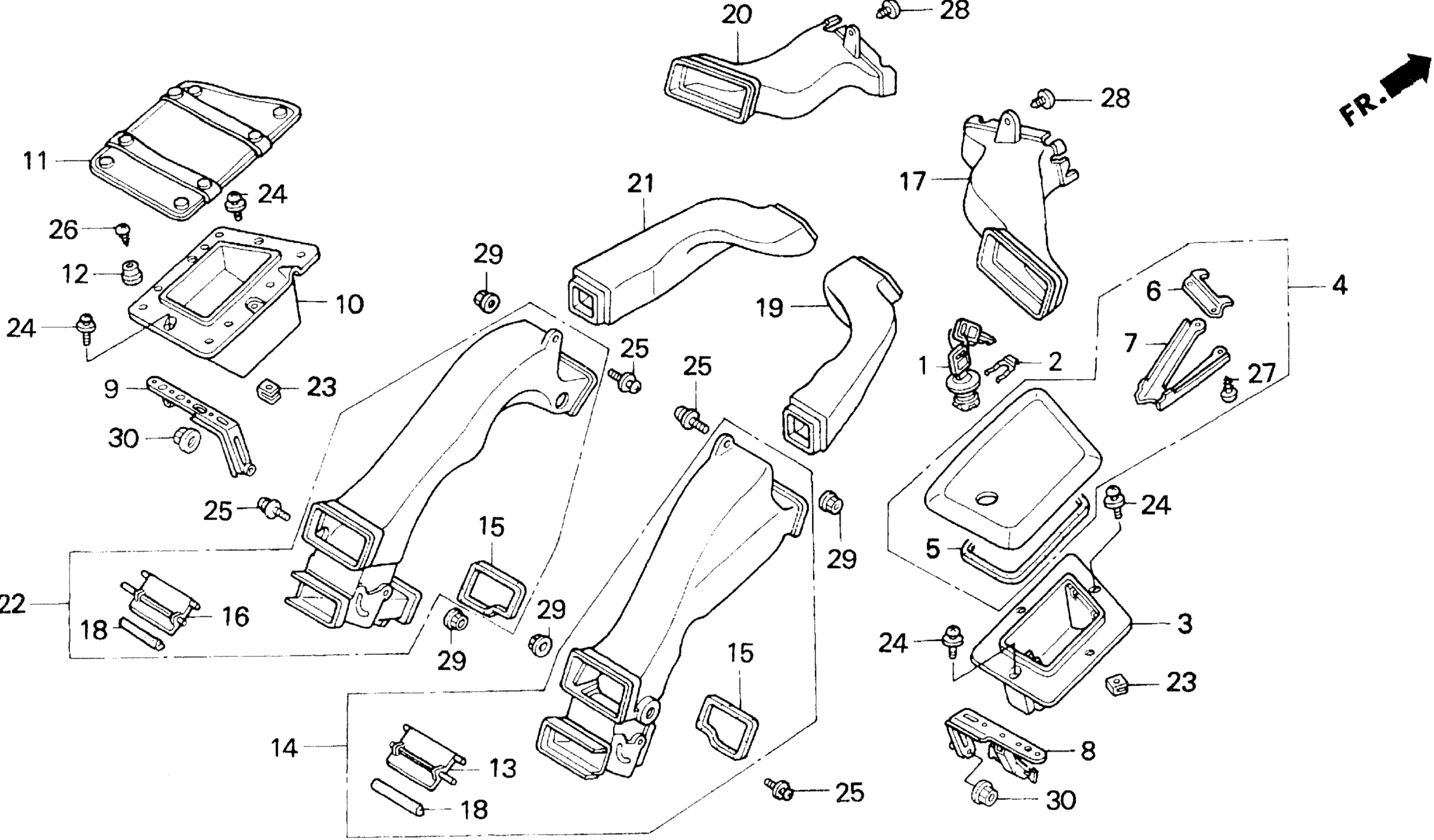

Схема воздушный воздуховод для GL1500SE AC
Схема
Детали
Номер
Наименование детали
Цена
1
LOCK, FILLER LID art. 37220-439-007
По запросу
2
SPRING, LOCK KEY SETTING art. 37222-463-000
По запросу
3
POCKET, R. art. 64220-MN5-000
По запросу
4
COVER ASSY., R. POCKET *NH68* (BLACK GLOSS 10) art. 64225-MZ3-000ZK
По запросу
5
RUBBER, R. POCKET COVER art. 64227-MN5-000
По запросу
6
PLATE, R. POCKET COVER art. 64228-MN5-000
По запросу
7
PLATE, SUPPORT art. 64229-MN5-000
По запросу
8
PLATE, R. SHELTER SETTING art. 64234-MZ3-000
По запросу
9
PLATE, L. SHELTER SETTING art. 64235-MZ3-770
По запросу
10
POCKET, L. art. 64250-MN5-000
По запросу
11
COVER, L. POCKET *NH1L* (BLACK) art. 64255-MN5-000ZL
По запросу
12
HOOK, POCKET art. 64259-MN5-000
По запросу
13
LID, R. AIR DUCT art. 64264-MN5-000
По запросу
14
DUCT ASSY., R. (LOWER) art. 64271-MN5-000
По запросу
15
SEAL, HOT AIR art. 64276-MN5-300
По запросу
16
LID, L. AIR DUCT art. 64274-MN5-000
По запросу
17
DUCT, R. AIR (UPPER) art. 64275-MN5-000
По запросу
18
SEAL, AIR DUCT LID art. 64273-MN5-300
По запросу
19
DUCT, R. AIR (LOWER) art. 64278-MN5-000
По запросу
20
DUCT, L. AIR (UPPER) art. 64283-MN5-000
По запросу
21
DUCT, L. AIR (LOWER) art. 64288-MN5-000
По запросу
22
DUCT ASSY., L. (LOWER) art. 64289-MN5-000
По запросу
23
NUT, PLATE (5MM) art. 90305-MN5-000
По запросу
24
SCREW-WASHER (5X20) art. 93891-05020-07
По запросу
25
SCREW-WASHER (4X12) art. 93894-04012-08
По запросу
26
SCREW, TAPPING (4X10) art. 93901-24280
По запросу
27
SCREW, TAPPING (5X12) art. 93903-25280
По запросу
28
SCREW, TAPPING (4X10) art. 93903-34220
По запросу
29
NUT, FLANGE (4MM) art. 94050-04080
По запросу
30
NUT, FLANGE (6MM) art. 94050-06080
По запросу
