модель 2000 года
- Модель RVT 1000R
- Код модели RVT1000R A

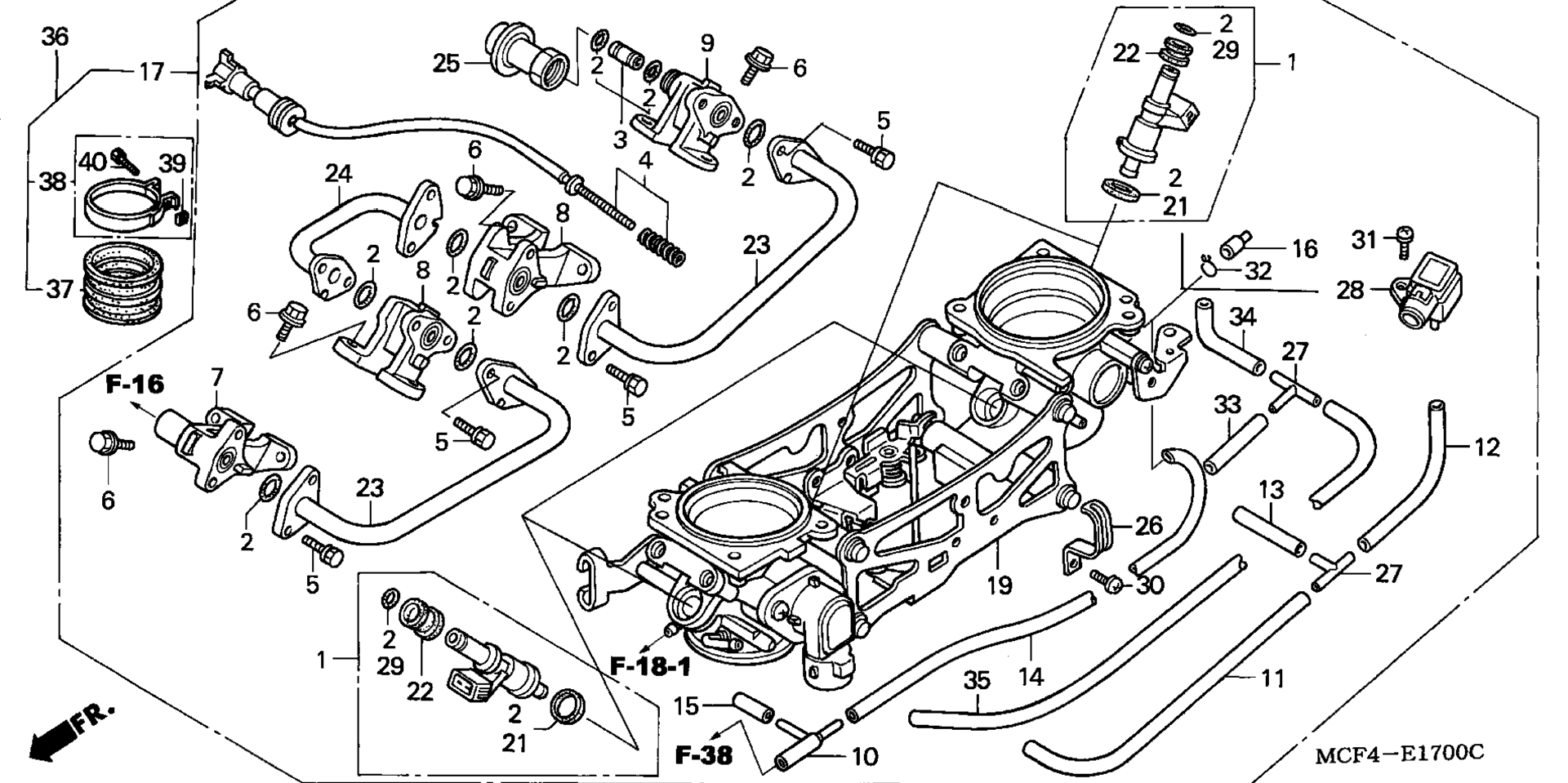

Схема дроссельного узла (ASSY.) ('00-'01) для RVT1000R A
Схема
Детали
Номер
Наименование детали
Цена
1
INJECTOR SET, FUEL art. 06164-MCF-671
По запросу
2
GASKET SET art. 16010-MCF-003
По запросу
3
JOINT SET art. 16024-MAT-E01
По запросу
4
SCREW SET, STOP art. 16029-MCF-003
По запросу
5
BOLT-WASHER (5X14) art. 16080-MCF-003
По запросу
6
BOLT-WASHER (5X20) art. 16081-MCF-003
По запросу
7
STAY, FUEL art. 16120-MCF-023
По запросу
8
STAY A, FUEL PIPE art. 16129-MCF-003
По запросу
9
STAY C, FUEL PIPE art. 16130-MCF-023
По запросу
11
TUBE art. 16195-MCF-505
По запросу
12
TUBE art. 16196-MCF-003
По запросу
13
TUBE (3.5X26) art. 16197-MCF-003
По запросу
16
CAP, BOOST art. 16215-MV4-000
По запросу
17
BODY ASSY., THROTTLE (GQ51B C) art. 16400-MCF-674
По запросу
19
BODY ASSY., THROTTLE art. 16401-MCF-671
По запросу
21
SEAL RING, INJECTOR art. 16472-MCF-003
По запросу
22
CUSHION RING, INJECTOR (OTSUKA) art. 16473-P10-A01
По запросу
23
PIPE A, FUEL art. 16610-MCF-003
По запросу
24
PIPE B, FUEL art. 16620-MCF-003
По запросу
25
REGULATOR ASSY., PRESSURE art. 16740-MCF-013
По запросу
26
CLIP, BIND art. 17179-MCF-003
По запросу
27
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
28
SENSOR, MAP art. 37830-MCF-003
По запросу
29
O-RING (7.3X2.2) (ARAI) art. 91301-P2F-A01
По запросу
30
SCREW-WASHER (4X8) art. 93892-04008-00
По запросу
31
SCREW-WASHER (4X12) art. 93892-04012-00
По запросу
32
CLIP, TUBE (B7) art. 95002-02070
По запросу
33
BULK HOSE, VACUUM (3.5X1000) (3.5X30) art. 95005-35001-20M
По запросу
34
BULK HOSE, VACUUM (3.5X1000) (3.5X95) art. 95005-35001-20M
По запросу
35
BULK HOSE, VACUUM (3.5X1000) (3.5X410) art. 95005-35001-20M
По запросу
