модель 2000 года
- Модель ST 1100
- Код модели ST1100 A

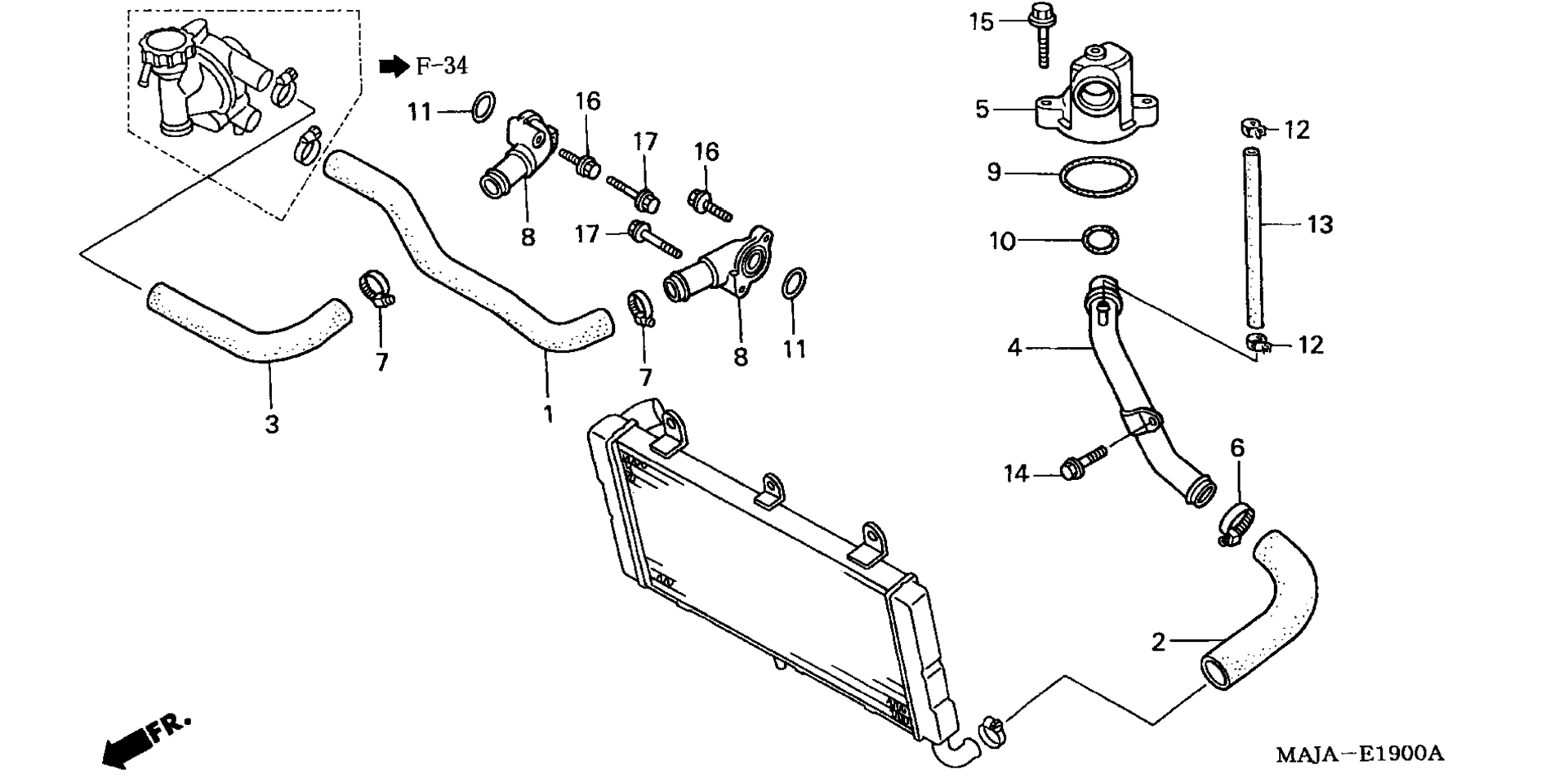

Схема системы охлаждения Pipe для ST1100 A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, L. THERMOSTAT art. 19504-MT3-000
По запросу
2
HOSE B, WATER art. 19505-MT3-000
По запросу
3
HOSE, R. THERMOSTAT art. 19506-MT3-000
По запросу
4
PIPE, WATER art. 19510-MAJ-G20
По запросу
5
COVER, WATER art. 19514-MT3-000
По запросу
6
CLAMP, HOSE (30-37MM) art. 19516-GAG-003
По запросу
7
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
8
JOINT, WATER art. 19523-MT3-000
По запросу
9
O-RING (47.5X2) art. 91311-KE8-000
По запросу
10
SEAL, WATER PIPE art. 91315-MT3-003
По запросу
11
O-RING (21.2X2.4) (ARAI) art. 91331-PC9-003
По запросу
12
CLAMP, TUBE (D10) art. 95002-41000-08
По запросу
13
BULK HOSE, VACUUM (5.5X3000) (5.3X380) art. 95005-55003-20M
По запросу
14
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
15
BOLT, FLANGE (6X28) art. 95701-06028-00
По запросу
16
BOLT, FLANGE (6X22) art. 96001-06022-00
По запросу
17
BOLT, FLANGE (6X40) art. 96001-06040-00
По запросу
