модель 2000 года
- Модель VF750 Magna
- Код модели VF750C AC

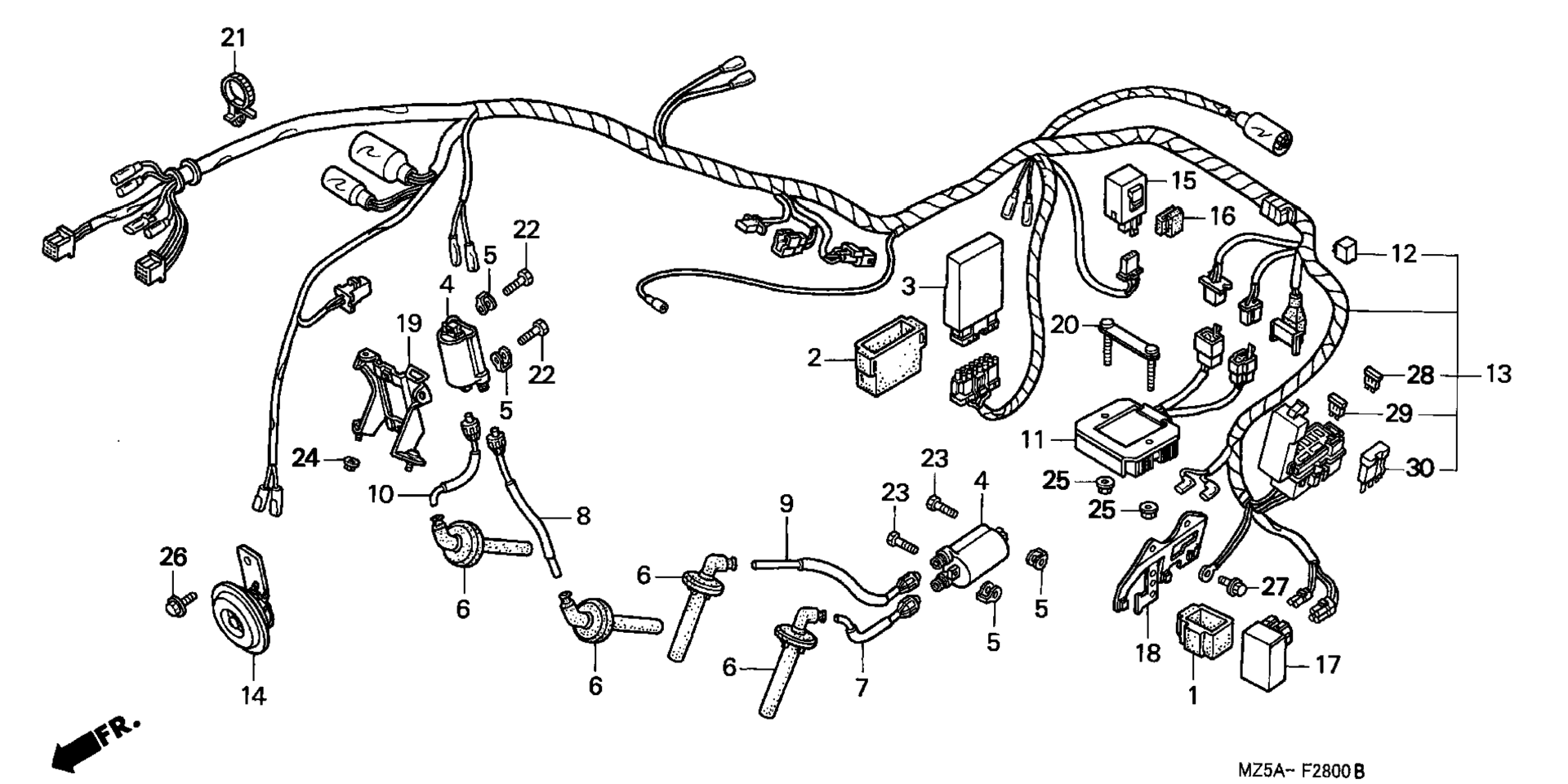

Схема жгута проводов для VF750C AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, IGNITION CONTROL MODULE (CDI) art. 30401-GB6-000
По запросу
2
CUSHION, SPARK UNIT art. 30405-MT6-000
По запросу
3
MODULE, IGNITION CONTROL (CDI) art. 30410-MZ5-671
По запросу
4
COIL, IGNITION art. 30510-KT7-023
По запросу
5
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
6
CAP ASSY., NOISE SUPPRESSOR art. 30700-KAF-010
По запросу
7
WIRE 1, IGNITION art. 30731-MZ5-000
По запросу
8
WIRE 2, IGNITION art. 30731-KEA-505
По запросу
9
WIRE 3, IGNITION art. 30731-KEA-505
По запросу
10
WIRE 4, IGNITION art. 30731-KEA-505
По запросу
11
RECTIFIER ASSY., REGULATE art. 31600-MZ5-003
По запросу
12
RECTIFIER, SILICON art. 31700-196-000
По запросу
13
WIRE HARNESS art. 32100-MZ5-670
По запросу
14
HORN (LOW) art. 38120-MZ5-003
По запросу
15
RELAY, TURN SIGNAL (MITSUBA) art. 38301-KK9-952
По запросу
16
SUSPENSION, TURN SIGNAL RELAY art. 38306-GE7-000
По запросу
17
INDICATOR UNIT, TEMPERATURE art. 38710-MZ5-003
По запросу
18
BRACKET, RR. IGNITION COIL art. 50333-MZ5-000
По запросу
19
BRACKET, FR. IGNITION COIL art. 50334-MZ5-000
По запросу
20
PLATE, REGULATE RECTIFIER art. 50336-MR1-000
По запросу
21
STRAP, CABLE (105MM) (BLACK) art. 90672-SB2-003
По запросу
22
BOLT, HEX. (6X22) art. 92101-06022-4J
По запросу
23
BOLT, HEX. (6X28) art. 92101-06028-4J
По запросу
24
NUT, FLANGE (6MM) art. 94050-06070
По запросу
25
NUT, FLANGE (6MM) art. 94050-06000
По запросу
26
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
27
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
28
FUSE, BLADE (10A) art. 98200-31000
По запросу
29
FUSE, BLADE (15A) art. 98200-31500
По запросу
