модель 2000 года
- Модель VFR 800
- Код модели VFR800FI AC

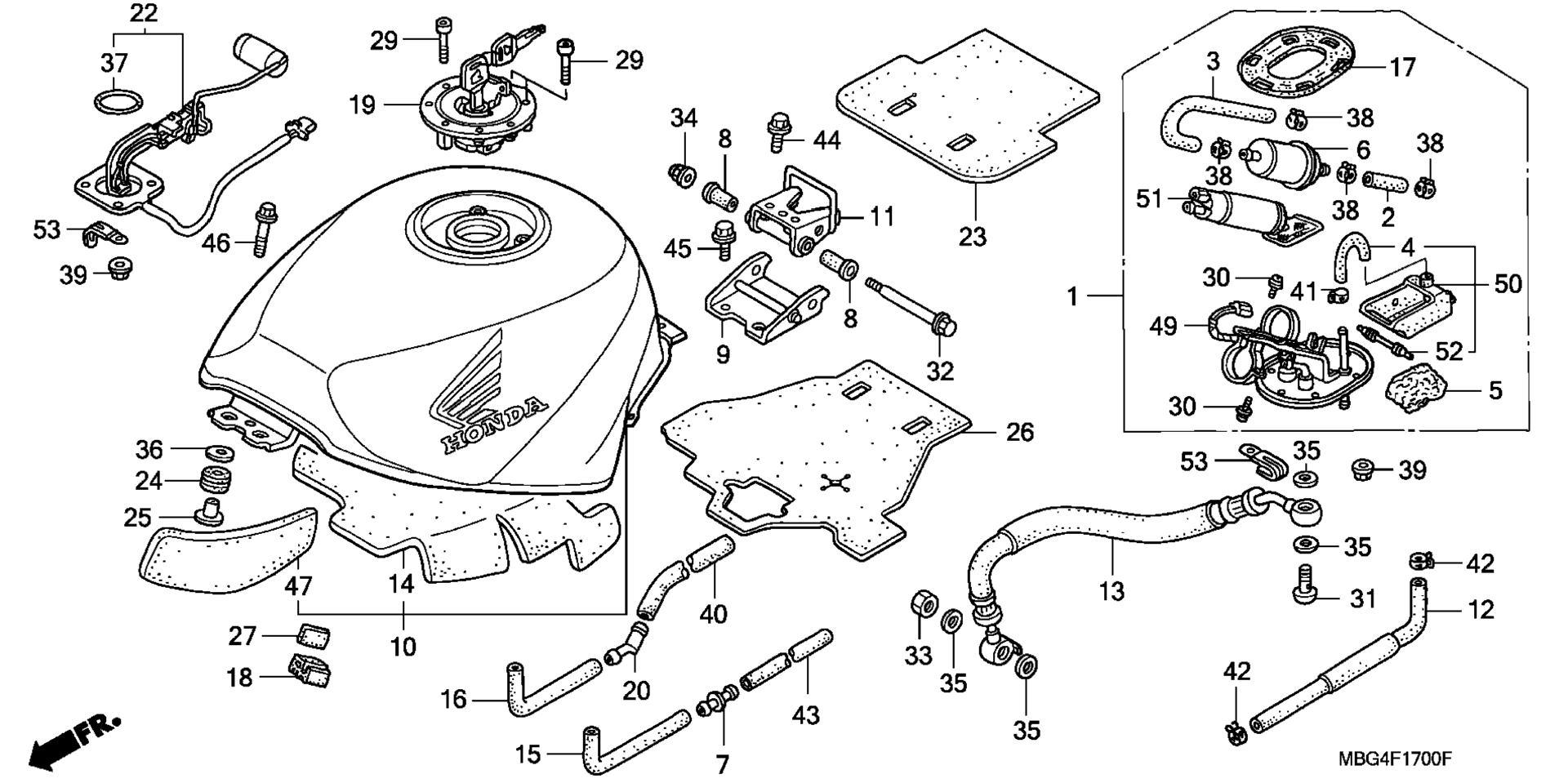

Схема топливного бака для VFR800FI AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL art. 16700-MBG-030
По запросу
2
HOSE, PUMP art. 16711-MBG-010
По запросу
3
HOSE B, FUEL PUMP art. 16712-MBG-010
По запросу
4
TUBE, FUEL PUMP RETURN art. 16713-MBG-010
По запросу
5
FILTER, FUEL RETURN art. 16714-MBG-000
По запросу
6
FILTER, FUEL art. 16900-MBG-013
По запросу
7
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
8
CUSHION, FUEL TANK PIVOT art. 17506-MB1-000
По запросу
9
STAY A, RR. FUEL TANK art. 17516-MBG-000
По запросу
10
TANK SET, FUEL (TYPE5) (WL) art. 17520-MBG-D00ZH
По запросу
11
STAY B, RR. FUEL TANK art. 17524-MBG-000
По запросу
12
HOSE, FUEL RETURN art. 17525-MBG-D01
По запросу
13
HOSE, FUEL FEED art. 17528-MBG-003
По запросу
14
MAT B, FUEL TANK MUFFLER art. 17542-MBG-300
По запросу
15
TUBE, DRAIN art. 17543-MBG-000
По запросу
16
TUBE, BREATHER art. 17544-MBG-000
По запросу
17
GASKET, BASE art. 17574-MN5-000
По запросу
18
CUSHION, FUEL TANK art. 17611-ML7-000
По запросу
19
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
22
FUEL UNIT SET art. 37080-MBG-000
По запросу
23
RUBBER, BATTERY (UPPER) art. 50310-MZ7-000
По запросу
24
RUBBER, FR. FENDER MOUNTING art. 61103-357-000
По запросу
25
COLLAR, SETTING art. 61104-422-000
По запросу
26
RUBBER, RR. CYLINDER HEAD HEAT GUARD art. 80115-MBG-000
По запросу
27
RUBBER, PROTECTOR art. 81214-MW0-300
По запросу
29
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
30
SCREW-WASHER, LOCK (4X8) art. 90105-MBG-000
По запросу
31
BOLT, BANJO (12MM) art. 90108-MBG-000
По запросу
32
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
33
NUT A, SEALING (12MM) art. 90201-PD1-000
По запросу
34
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
35
WASHER, SEALING (12MM) art. 90428-PD6-003
По запросу
36
WASHER, PLAIN (6MM) art. 90525-428-900
По запросу
37
O-RING (39.5X5) art. 91305-443-740
По запросу
38
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
39
NUT, FLANGE (6MM) art. 94050-06080
По запросу
41
CLAMP, TUBE (D8.5) art. 95002-40850-04
По запросу
42
CLAMP, TUBE (D10.5) art. 95002-41050-08
По запросу
43
BULK HOSE, VACUUM (8X1000) (8X630) art. 95005-80001-50M
По запросу
44
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
45
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
46
BOLT, FLANGE (6X28) art. 96001-06028-07
По запросу
47
MAT A, FUEL TANK MUFFLER art. 17541-MBG-300
По запросу
49
STAY, FUEL PUMP art. 16720-MBG-020
По запросу
50
RUBBER SET, FUEL PUMP UNIT art. 16716-MBG-305
По запросу
51
PUMP SUB-ASSY., FUEL art. 16730-MBG-000
По запросу
52
STOPPER, FILTER art. 16717-MBG-000
По запросу
53
CLIP B, CORD art. 91403-881-000
По запросу
