модель 2000 года
- Модель VT1100
- Код модели VT1100C AC

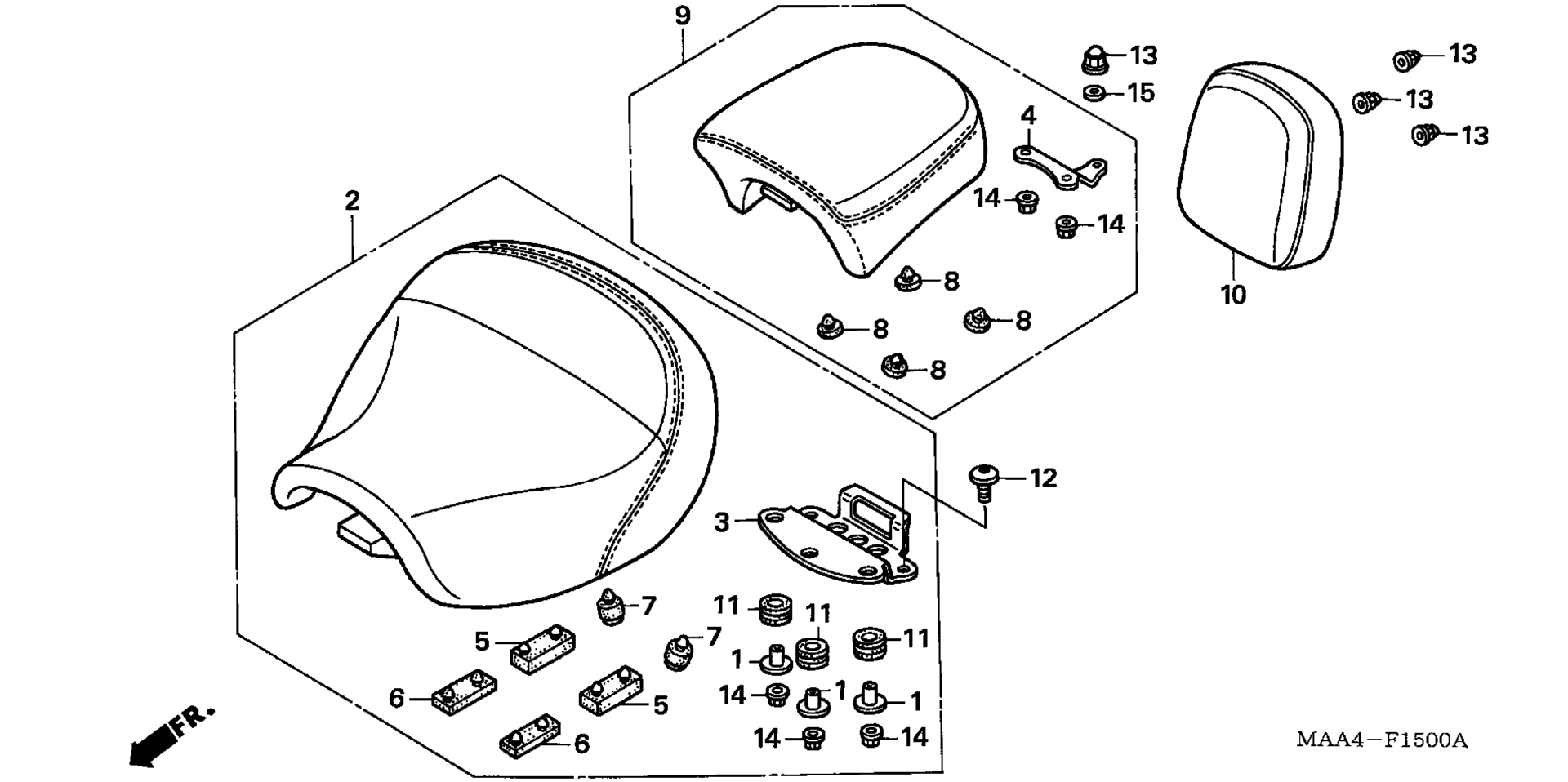

Схема сиденья для VT1100C AC
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, FR. FENDER art. 61104-428-010
По запросу
2
SEAT ASSY., MAIN art. 77200-MAA-A80
По запросу
3
STAY, FR. SEAT art. 77202-MAA-A00
По запросу
4
STAY, RR. SEAT art. 77203-MM8-000
По запросу
5
RUBBER A, SEAT SETTING art. 77205-GB5-670
По запросу
6
RUBBER B, SEAT SETTING art. 77205-286-000
По запросу
7
RUBBER, SEAT MOUNTING art. 77211-GK4-000
По запросу
8
RUBBER B, SEAT STOPPER art. 77215-GC2-000
По запросу
9
SEAT ASSY., RR. art. 77300-MAA-A80
По запросу
10
SEAT, BACK art. 77400-MZ0-000
По запросу
11
RUBBER, RR. FENDER MOUNTING art. 80106-382-770
По запросу
12
SCREW, PAN (6X14) art. 90118-MR1-000
По запросу
13
NUT, CAP (6MM) art. 90202-ZV0-000
По запросу
14
NUT, FLANGE (6MM) art. 94050-06080
По запросу
