модель 2000 года
- Модель VT1100
- Код модели VT1100C2 AC

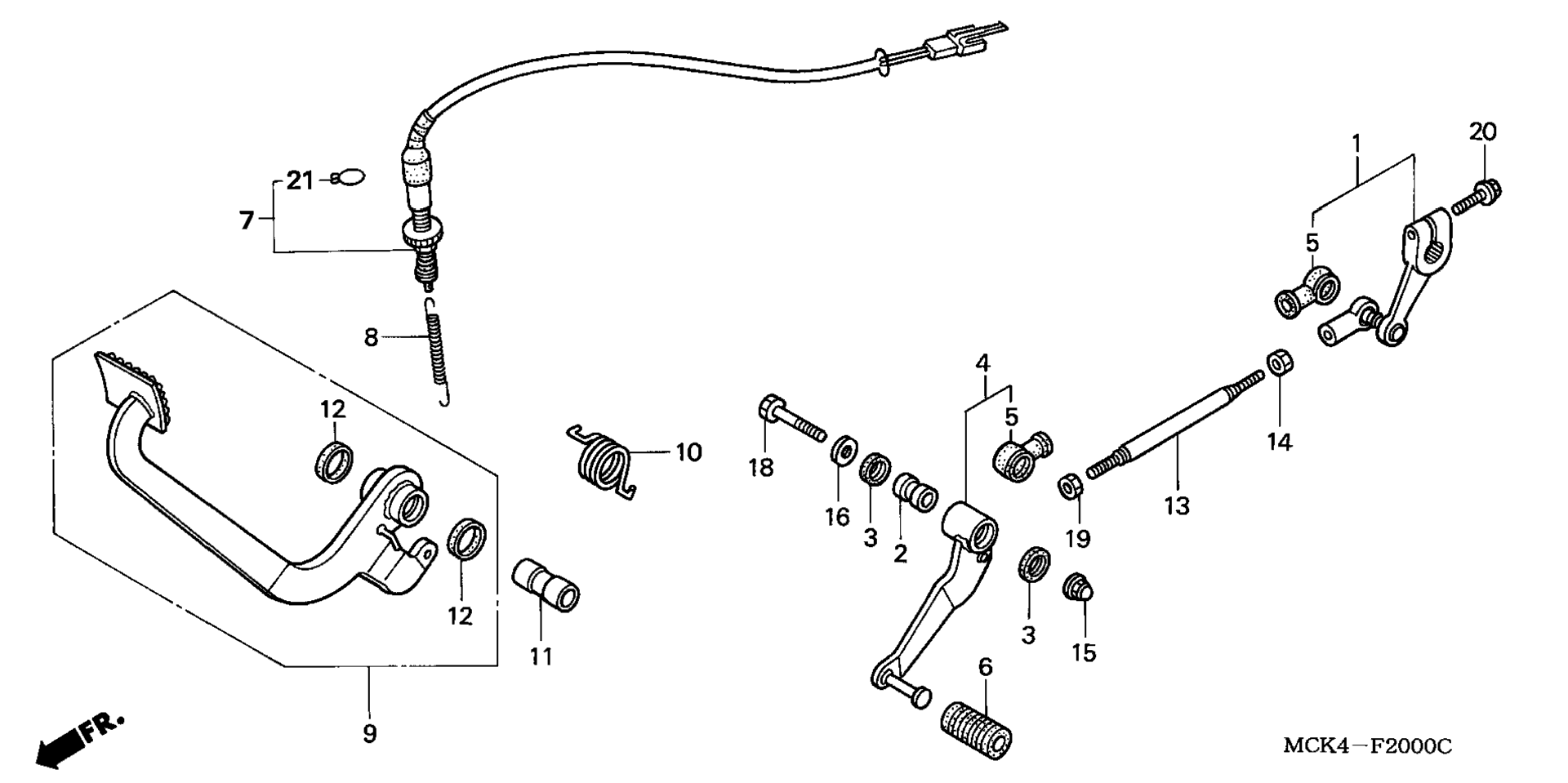

Схема педаль для VT1100C2 AC
Схема
Детали
Номер
Наименование детали
Цена
1
ARM, GEARSHIFT art. 24702-MM8-000
По запросу
2
COLLAR, GEARSHIFT PEDAL PIVOT art. 24705-MK3-000
По запросу
3
RUBBER, DUST SEAL art. 24706-MK3-770
По запросу
4
PEDAL, GEARSHIFT art. 24710-MAA-A00
По запросу
5
COVER, DUST art. 24724-422-000
По запросу
6
RUBBER, GEARSHIFT PEDAL art. 24781-KR3-770
По запросу
7
SWITCH ASSY., RR. STOP art. 35350-GBZ-700
По запросу
8
SPRING, STOP SWITCH art. 35357-ME9-000
По запросу
9
PEDAL, RR. BRAKE art. 46500-MCK-A00
По запросу
10
SPRING, BRAKE RETURN art. 46514-MCK-A00
По запросу
11
COLLAR, RR. BRAKE PIVOT art. 46515-MM8-000
По запросу
12
DUST SEAL (17X20X2.5) art. 46525-KK0-003
По запросу
13
BOLT, TIE ROD art. 90065-KAF-000
По запросу
14
NUT, GOVERNOR ARM FIXING (LEFT HAND THREAD) art. 90201-700-000
По запросу
15
NUT, CAP (8MM) art. 90208-438-000
По запросу
16
WASHER (8MM) art. 90514-921-000
По запросу
18
BOLT, HEX. (8X45) art. 92201-08045-0A
По запросу
19
NUT, HEX. (6MM) art. 94002-06000-0S
По запросу
20
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
21
CLIP, SWITCH COVER art. 90601-KAF-003
По запросу
