модель 2000 года
- Модель VT1100
- Код модели VT1100T A

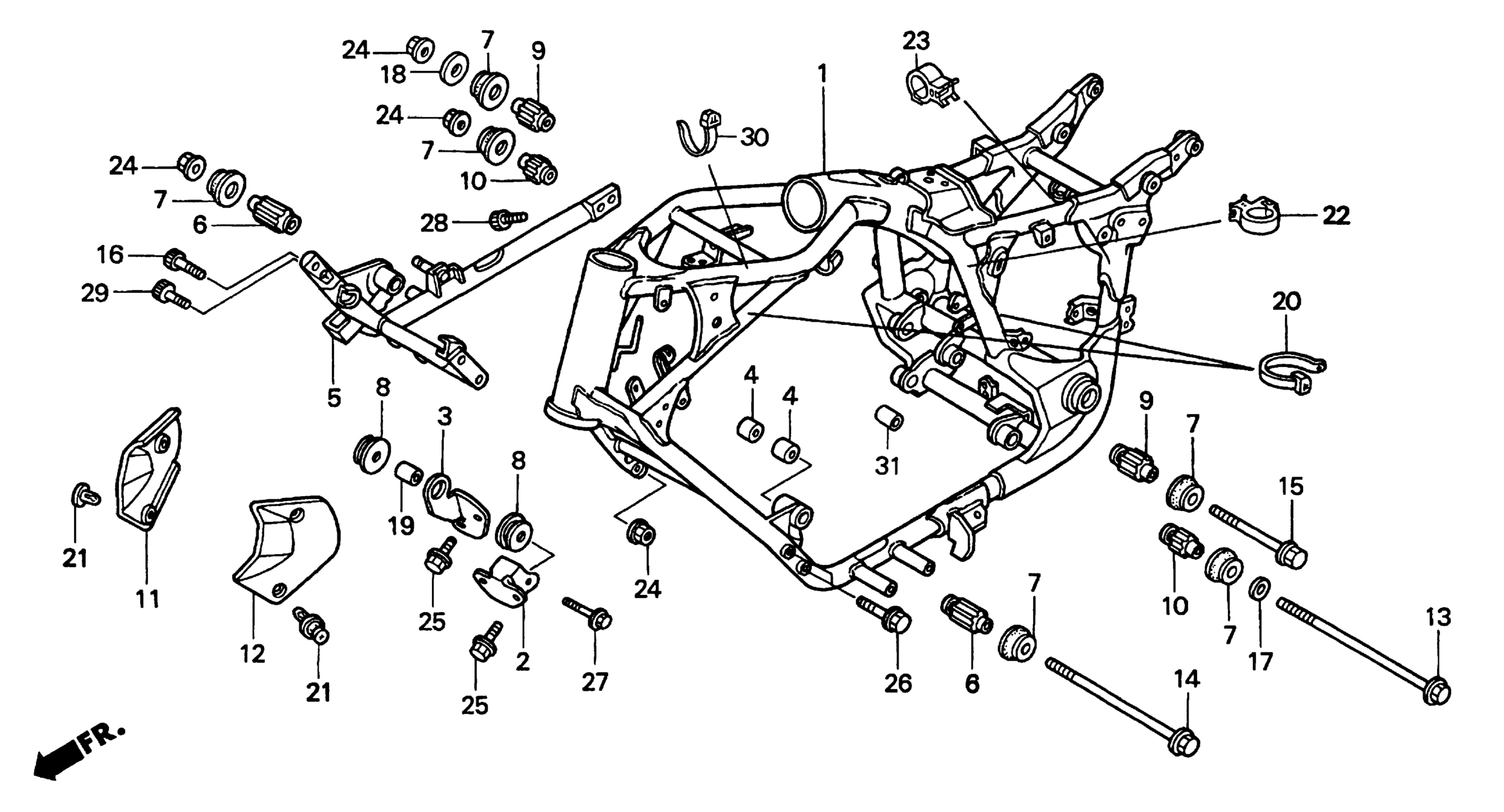

Схема рамы для VT1100T A
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME *NH1* (BLACK) art. 50100-MBC-750ZA
По запросу
2
BRACKET A, FR. ENGINE HANGER art. 50135-MAH-000
По запросу
3
BRACKET B, FR. ENGINE HANGER art. 50136-MAH-000
По запросу
4
COLLAR, ENGINE HANGER art. 50140-MY2-700
По запросу
5
SUB-FRAME *NH1* (BLACK) art. 50174-MAH-A80ZA
По запросу
6
RUBBER, MOUNTING A art. 50201-MAH-000
По запросу
7
RUBBER, MOUNTING C art. 50203-MAH-000
По запросу
8
RUBBER C, MOUNTING art. 50203-MB0-010
По запросу
9
RUBBER, MOUNTING D art. 50204-MAH-000
По запросу
10
RUBBER, MOUNTING E art. 50205-MAH-000
По запросу
11
COVER, R. FR. SIDE art. 63500-MAH-000
По запросу
12
COVER, L. FR. SIDE art. 63501-MAH-000
По запросу
13
BOLT, FLANGE (10X312) art. 90101-MAH-000
По запросу
14
BOLT, ENGINE HANGER (10X285) art. 90105-MW0-000
По запросу
15
BOLT, FLANGE (10X180) art. 90106-MY9-000
По запросу
16
BOLT, SOCKET (10X45) art. 90181-MN0-000
По запросу
17
WASHER, SPECIAL (11X21X2.3) art. 90438-463-000
По запросу
18
WASHER (10.3X25) art. 90501-MB7-610
По запросу
19
COLLAR, ENGINE MOUNTING art. 90503-MAH-000
По запросу
20
BAND, WIRE HARNESS art. 90650-MA6-720
По запросу
21
CLIP, BODY COVER art. 90683-GR1-003
По запросу
22
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
23
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
24
NUT, FLANGE (10MM) art. 90303-428-900
По запросу
25
BOLT, FLANGE (8X16) art. 95701-08016-07
По запросу
26
BOLT, FLANGE (8X70) art. 95701-08070-07
По запросу
27
BOLT, FLANGE (8X40) art. 95801-08040-07
По запросу
28
BOLT, SOCKET (10X25) art. 96600-10025-07
По запросу
29
BOLT, SOCKET (10X35) art. 96700-10035-17
По запросу
30
BAND, WIRE art. 32161-438-000
По запросу
31
COLLAR, RR. ENGINE (UPPER) art. 50201-MM8-000
По запросу
Другие схемы модели
Рама
