модель 2000 года
- Модель VT600
- Код модели VT600C A

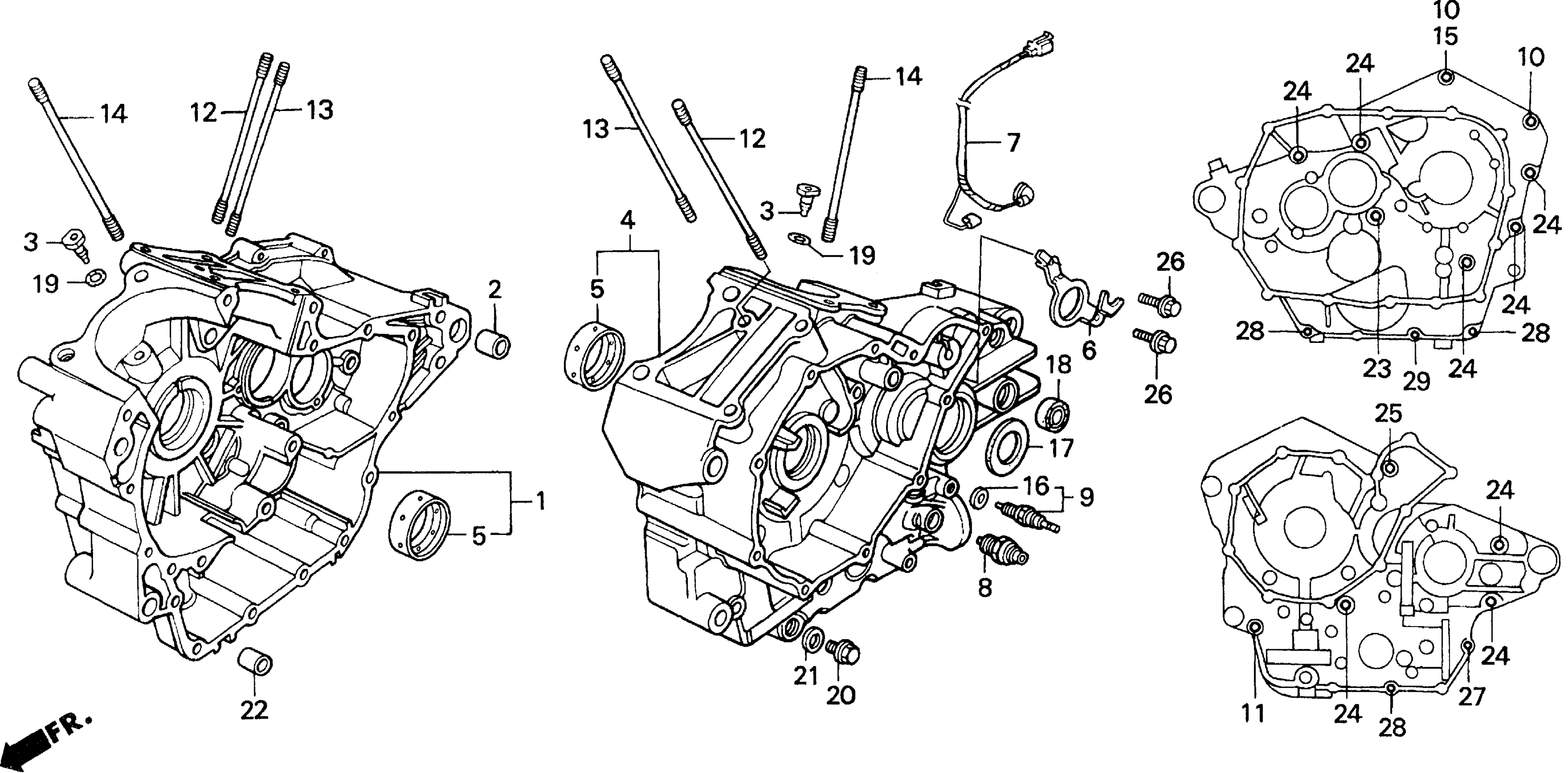

Схема картера для VT600C A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-MZ8-B40
По запросу
2
COLLAR (23X20) art. 11105-MM9-000
По запросу
3
JET, OIL art. 11146-MM9-000
По запросу
4
CRANKCASE, L. art. 11200-MZ8-H00
По запросу
5
BEARING A, MAIN (BLUE) art. 13325-MM9-315
По запросу
5
BEARING B, MAIN (BLACK) art. 13326-MM9-315
По запросу
5
BEARING C, MAIN (BROWN) art. 13327-MM9-315
По запросу
6
PLATE, OIL SEAL SETTING art. 23531-MV1-000
По запросу
7
SUB-HARNESS A art. 32101-MZ8-H00
По запросу
8
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
9
SWITCH ASSY., NEUTRAL (TEC) art. 35600-MAW-601
По запросу
10
BOLT, FLANGE (8X140) art. 90002-MR1-000
По запросу
11
BOLT, FLANGE (8X70) art. 95801-08070-00
По запросу
12
BOLT, STUD art. 90011-MZ8-B40
По запросу
13
BOLT, STUD (12X177) art. 90012-MZ8-B40
По запросу
14
BOLT, STUD (10X177) art. 90013-MZ8-B40
По запросу
15
WASHER, SEALING (8MM) art. 90442-MR1-770
По запросу
16
WASHER, NEUTRAL SWITCH art. 90443-KR0-000
По запросу
17
OIL SEAL (25X45X7) (ARAI) art. 91204-MG3-003
По запросу
18
OIL SEAL (12.5X25X8) (ARAI) art. 91204-425-003
По запросу
19
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
20
BOLT, DRAIN PLUG (14MM) art. 92800-14000
По запросу
21
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
22
PIN, DOWEL (14X20) art. 94301-14200
По запросу
23
BOLT, FLANGE (8X65) art. 95701-08065-00
По запросу
24
BOLT, FLANGE (8X80) art. 95701-08080-00
По запросу
25
BOLT, FLANGE (8X125) art. 95701-08125-07
По запросу
26
BOLT, FLANGE (6X14) art. 96001-06014-00
По запросу
27
BOLT, FLANGE (6X40) art. 96001-06040-00
По запросу
28
BOLT, FLANGE (6X50) art. 96001-06050-00
По запросу
29
BOLT, FLANGE (6X80) art. 96001-06080-00
По запросу
