модель 2000 года
- Модель VT750
- Код модели VT750CD A/C

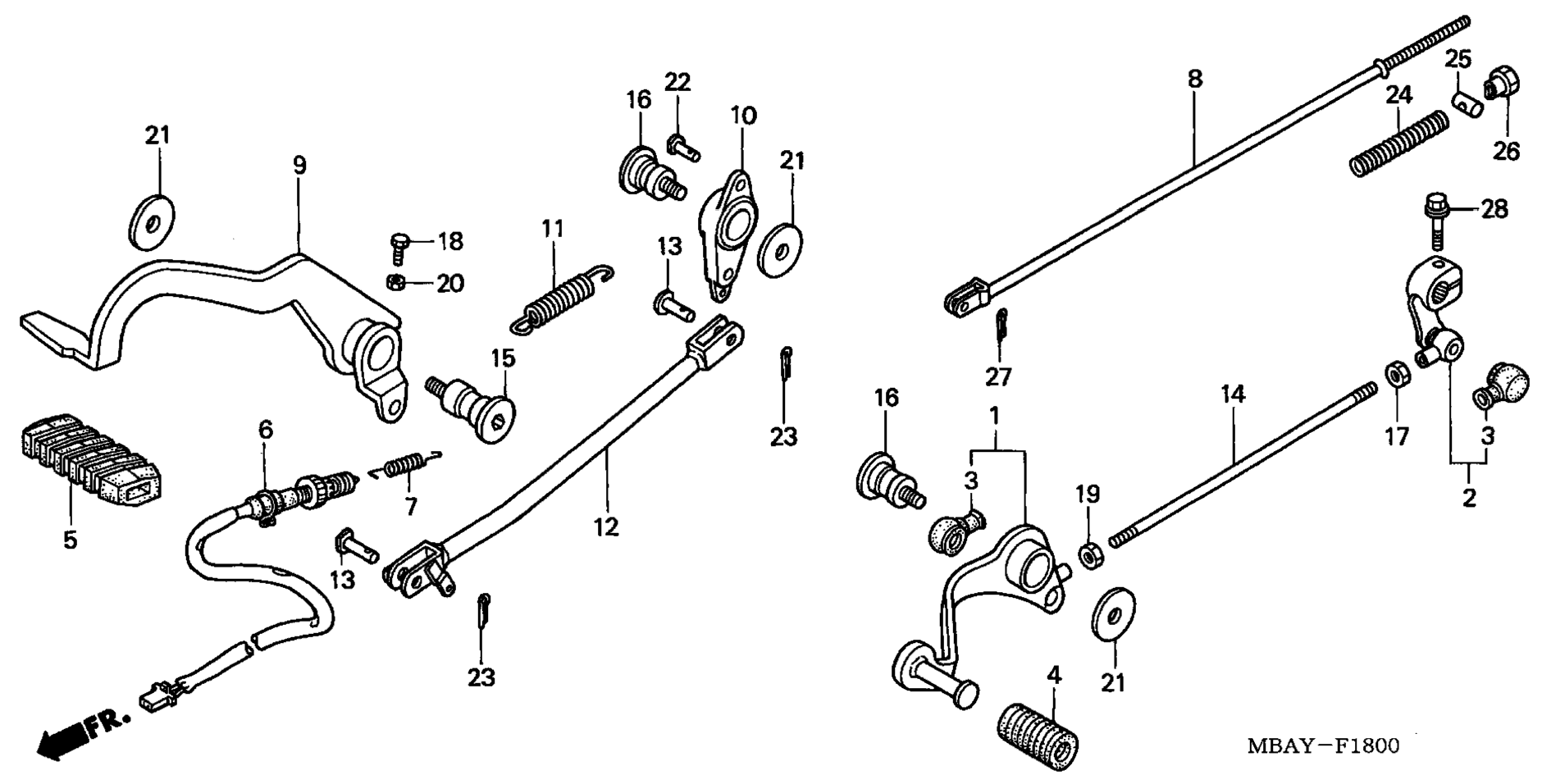

Схема педаль для VT750CD A/C
Схема
Детали
Номер
Наименование детали
Цена
1
PEDAL, GEARSHIFT art. 24705-MBA-610
По запросу
2
ARM, CHANGE art. 24710-MBA-610
По запросу
3
COVER, DUST art. 24724-422-000
По запросу
4
RUBBER, GEARSHIFT PEDAL art. 24781-KR3-770
По запросу
5
RUBBER, PEDAL art. 24781-MBA-000
По запросу
6
SWITCH ASSY., RR. STOP art. 35350-MBA-610
По запросу
7
SPRING, STOP SWITCH art. 35357-GS3-000
По запросу
8
ROD, RR. BRAKE art. 43451-MBA-000
По запросу
9
PEDAL, RR. BRAKE art. 46501-MBA-610
По запросу
10
ARM, RR. BRAKE MIDDLE art. 46510-MBA-300
По запросу
11
SPRING, BRAKE PEDAL art. 46511-KR6-000
По запросу
12
ROD, RR. BRAKE MIDDLE art. 46540-MBA-000
По запросу
13
PIN, MIDDLE ROD JOINT art. 46545-MBA-000
По запросу
14
BOLT, TIE ROD art. 90065-MBA-000
По запросу
15
BOLT A, PEDAL PIVOT art. 90115-MBA-000
По запросу
16
BOLT B, PEDAL PIVOT art. 90116-MBA-000
По запросу
17
NUT, GOVERNOR ARM FIXING (LEFT HAND THREAD) art. 90201-700-000
По запросу
18
BOLT, HEX. (6X16) art. 92101-06016-0G
По запросу
19
NUT, HEX. (6MM) art. 94001-06020-0S
По запросу
20
NUT, HEX. (6MM) art. 94002-06070-0S
По запросу
21
WASHER, PLAIN (10MM) art. 94103-10700
По запросу
22
PIN C, JOINT art. 95015-53000
По запросу
23
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
24
SPRING A, BRAKE ROD art. 95014-73100
По запросу
25
JOINT B, BRAKE ARM art. 95015-32001
По запросу
26
NUT B, BRAKE ROD ADJUSTING art. 95015-42000
По запросу
27
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
28
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
