модель 2000 года
- Модель VT750
- Код модели VT750CD2 AC/A

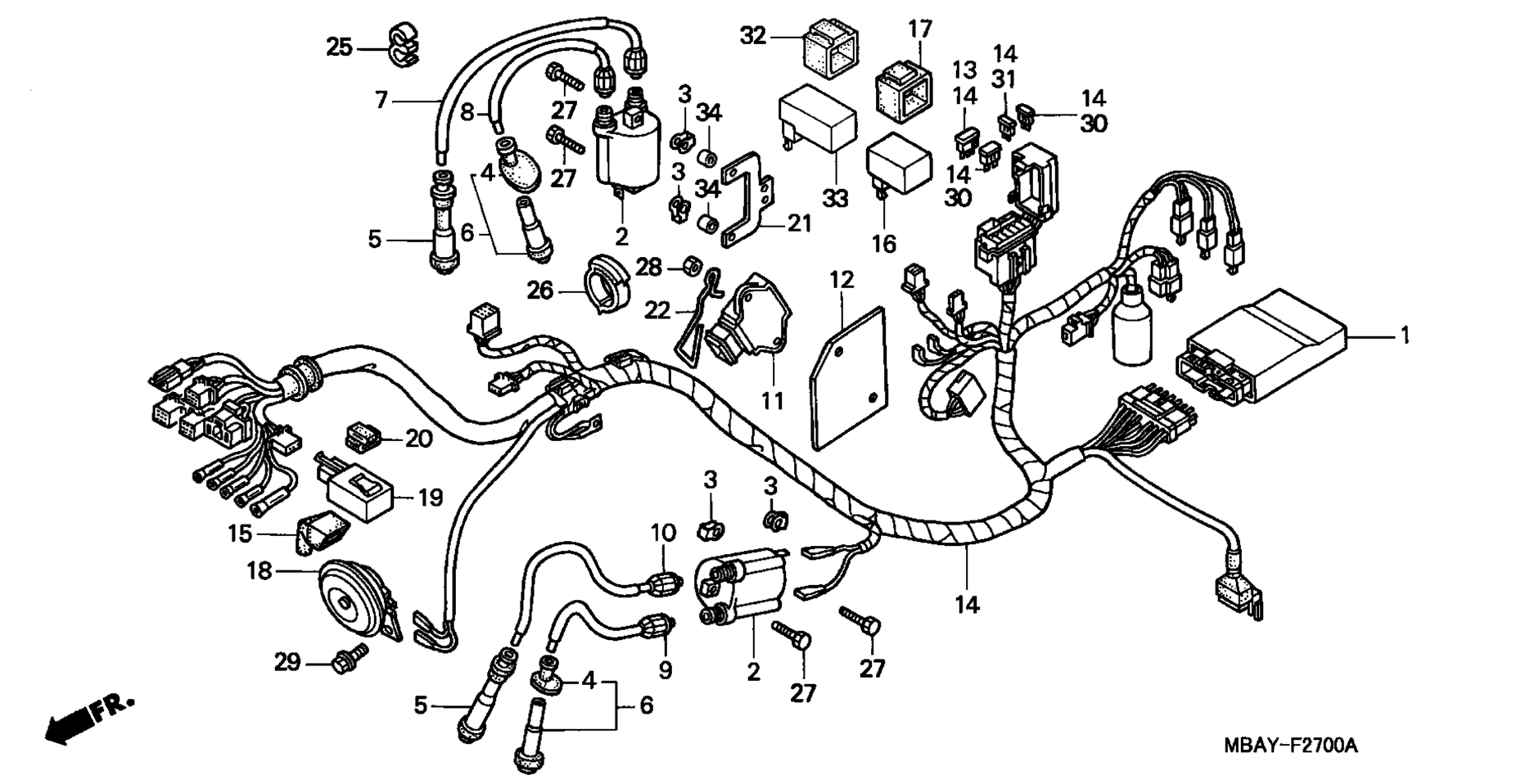

Схема жгута проводов для VT750CD2 AC/A
Схема
Детали
Номер
Наименование детали
Цена
1
MODULE, IGNITION CONTROL (CDI) art. 30410-MBA-611
По запросу
2
COIL, IGNITION (TEC) art. 30510-MM8-003
По запросу
3
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
4
SEAL, PLUG CAP art. 30605-MF5-000
По запросу
5
CAP ASSY., NOISE SUPPRESSOR art. 30700-MW3-000
По запросу
6
CAP ASSY., NOISE SUPPRESSOR art. 30701-MF5-000
По запросу
7
WIRE, IGNITION (500MM) (L/RR) (TEC) art. 30753-MBA-611
По запросу
8
WIRE, IGNITION (L=330MM) (R/RR) (TEC) art. 30751-MEG-000
По запросу
9
WIRE, IGNITION (L=400MM) (L/FR) (TEC) art. 30752-MCL-003
По запросу
10
WIRE, IGNITION (L=640MM) (R/FR) (TEC) art. 30751-MCR-A61
По запросу
11
RECTIFIER ASSY., REGULATE (SHINDENGEN) art. 31600-MV4-010
По запросу
12
SPACER, REGULATOR RECTIFIER art. 31605-MBA-000
По запросу
13
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
14
WIRE HARNESS art. 32100-MBA-670
По запросу
15
COVER, MAGNETIC SWITCH art. 35857-MK5-000
По запросу
16
RELAY, FUEL CUT (SHINDENGEN) art. 36100-MN4-008
По запросу
17
SUSPENSION, FUEL CUT RELAY art. 36101-MB1-000
По запросу
18
HORN (HIGH) art. 38110-KV0-008
По запросу
19
RELAY, TURN SIGNAL (TATEISHI) art. 38301-MF8-771
По запросу
20
SUSPENSION, TURN SIGNAL RELAY art. 38306-MF5-770
По запросу
21
STAY, IGNITION COIL art. 50172-MBA-000
По запросу
22
GUIDE, REGULATE RECTIFIER art. 50323-MBA-000
По запросу
25
CLIP, HIGH TENSION CORD art. 90658-ZA0-930
По запросу
26
CLIP, WIRE HARNESS art. 90683-KJ2-003
По запросу
27
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
28
NUT, HEX. (6MM) art. 94002-06080-0S
По запросу
29
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
30
FUSE, MINI (10A) art. 98200-41000
По запросу
31
FUSE, MINI (15A) art. 98200-41500
По запросу
