модель 2000 года
- Модель VTR 1000F
- Код модели VTR1000F AC

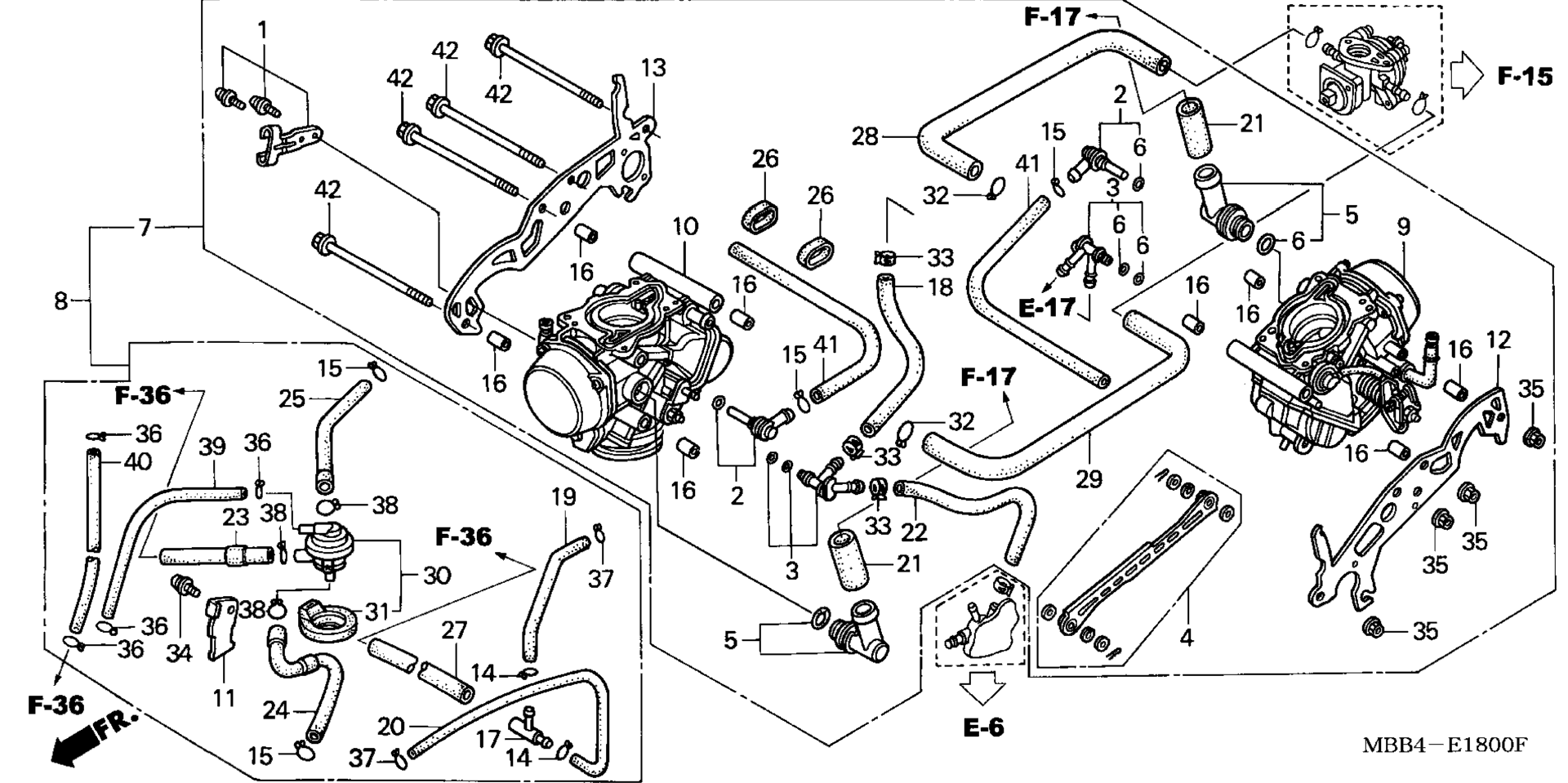

Схема карбюратора ASSY. для VTR1000F AC
Схема
Детали
Номер
Наименование детали
Цена
1
STAY SET, WIRE art. 16018-KAZ-780
По запросу
2
JOINT SET art. 16024-MBB-640
По запросу
3
JOINT SET art. 16026-MBB-640
По запросу
4
LEVER SET, LINK art. 16035-MBB-640
По запросу
5
JOINT SET art. 16038-MBB-640
По запросу
6
GASKET SET art. 16040-MBB-640
По запросу
8
CARBURETOR ASSY. art. 16100-MBB-680
По запросу
9
CARBURETOR ASSY. (RR) art. 16101-MBB-680
По запросу
10
CARBURETOR ASSY. (FR) art. 16102-MBB-680
По запросу
11
STAY, CONTROL VALVE art. 16117-MBB-680
По запросу
12
PLATE, L. STAY art. 16119-MBB-640
По запросу
13
PLATE, R. STAY art. 16120-MBB-640
По запросу
14
CLIP, TUBE art. 16163-GHB-600
По запросу
15
CLIP, TUBE art. 16163-GHB-610
По запросу
16
PIN, DOWEL art. 16178-MZ0-000
По запросу
17
T-JOINT art. 16179-MB2-881
По запросу
18
HOSE, WATER art. 16191-MBB-640
По запросу
19
TUBE art. 16191-MBB-680
По запросу
20
TUBE art. 16198-MCF-505
По запросу
21
TUBE art. 16193-MBB-640
По запросу
22
HOSE, WATER art. 16194-MBB-640
По запросу
23
TUBE, AIR VENT art. 16196-MBB-680
По запросу
24
TUBE art. 16197-MBB-680
По запросу
25
TUBE art. 16198-MBB-680
По запросу
27
TUBE art. 16199-MAL-505
По запросу
28
TUBE A, FUEL art. 16951-MBB-640
По запросу
29
TUBE B, FUEL art. 16952-MBB-640
По запросу
30
VALVE ASSY., AIR VENT CONTROL art. 17300-MBB-681
По запросу
31
RUBBER, MOUNTING art. 17305-MJ4-771
По запросу
32
CLIP, TUBE (B14) art. 90651-KM9-000
По запросу
33
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
34
SCREW-WASHER (5X8) art. 93892-05008-00
По запросу
35
NUT, FLANGE (6MM) art. 94050-06000
По запросу
36
CLIP, TUBE (B7) art. 95002-02079
По запросу
37
CLIP, TUBE (B1 8) art. 95002-02089
По запросу
38
CLIP, TUBE (B12.5) art. 95002-02139
По запросу
39
BULK HOSE, VACUUM (3.5X1000) (3.5X200) art. 95005-35001-20M
По запросу
40
BULK HOSE, VACUUM (3.5X8000) (3.5X240) art. 95005-35008-10M
По запросу
42
BOLT, FLANGE (6X105) art. 95801-06105-00
По запросу
