модель 2000 года
- Модель VTR 1000F
- Код модели VTR1000F A

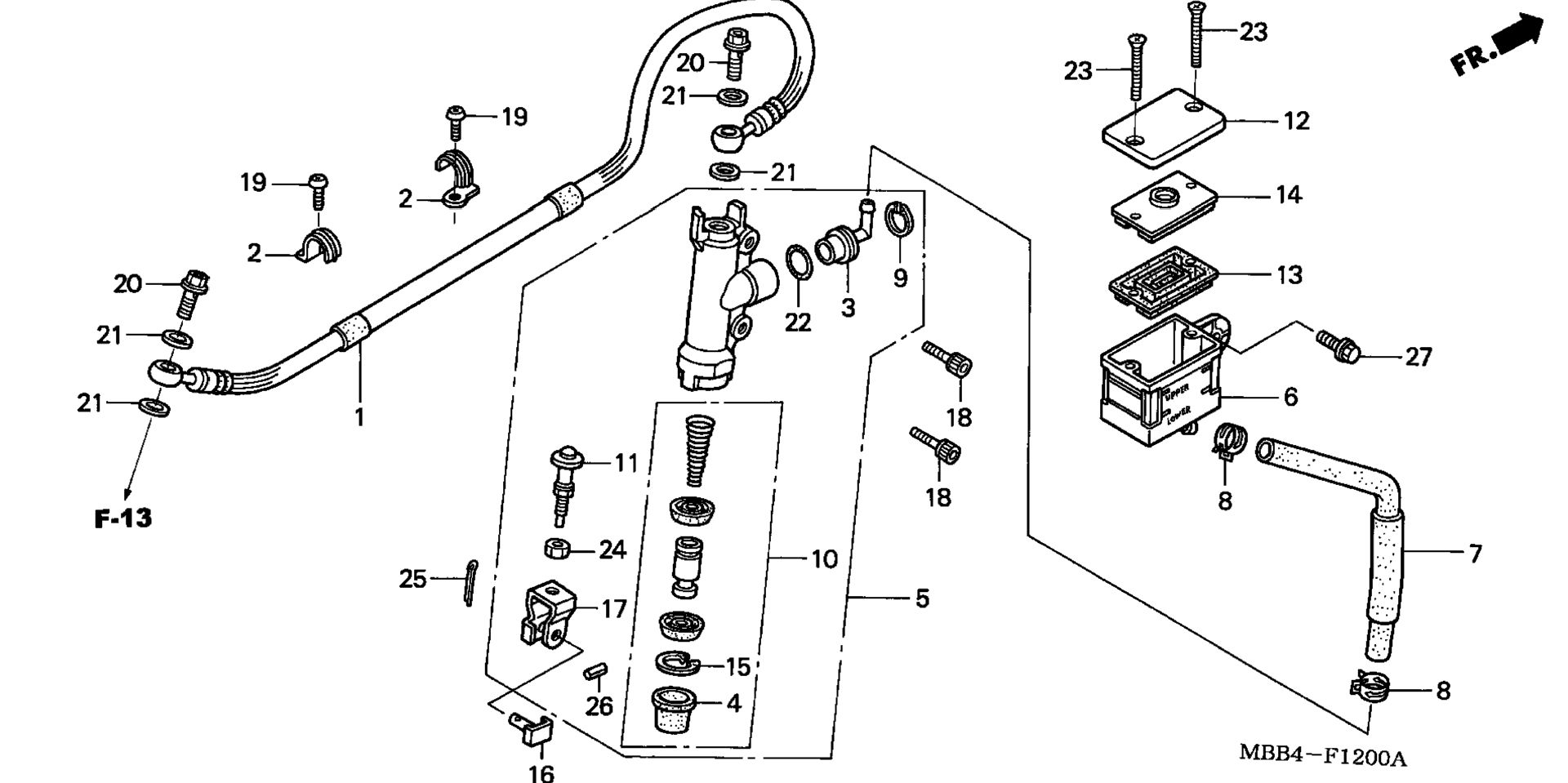

Схема задней части BRAKE MASTER / CYLINDER для VTR1000F A
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-MBB-D01
По запросу
2
GUIDE, RR. BRAKE HOSE art. 43468-KAE-000
По запросу
3
CONNECTOR, MASTER CYLINDER art. 43503-KS6-701
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. BRAKE (NISSIN) art. 43510-MAL-601
По запросу
6
CUP, OIL art. 43511-KV3-831
По запросу
7
HOSE, MASTER CYLINDER art. 43512-MBB-006
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
10
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MB2-315
По запросу
11
ROD, PUSH art. 43530-MV9-006
По запросу
12
CAP, MASTER CYLINDER (COO) art. 45513-HR0-305
По запросу
13
DIAPHRAGM art. 45520-MG7-006
По запросу
14
PLATE, DIAPHRAGM art. 45521-HA2-006
По запросу
15
CIRCLIP art. 46182-500-013
По запросу
16
PIN, BRAKE ROD art. 46503-MAL-000
По запросу
17
JOINT, BRAKE ROD art. 46504-MAL-601
По запросу
18
BOLT, SOCKET (6X18) art. 90040-MN5-000
По запросу
19
SCREW, PAN (5X10) art. 90104-ML7-920
По запросу
20
BOLT, OIL (10X22) (SAGA) art. 90145-MS9-612
По запросу
21
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
22
O-RING (14.8X2.4) art. 91212-422-006
По запросу
23
SCREW, FLAT (4X40) art. 93600-04040-1G
По запросу
24
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
25
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
26
PIN, SPRING (2X10) art. 94305-20102
По запросу
27
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
