модель 2000 года
- Модель XR100
- Код модели XR100R AC

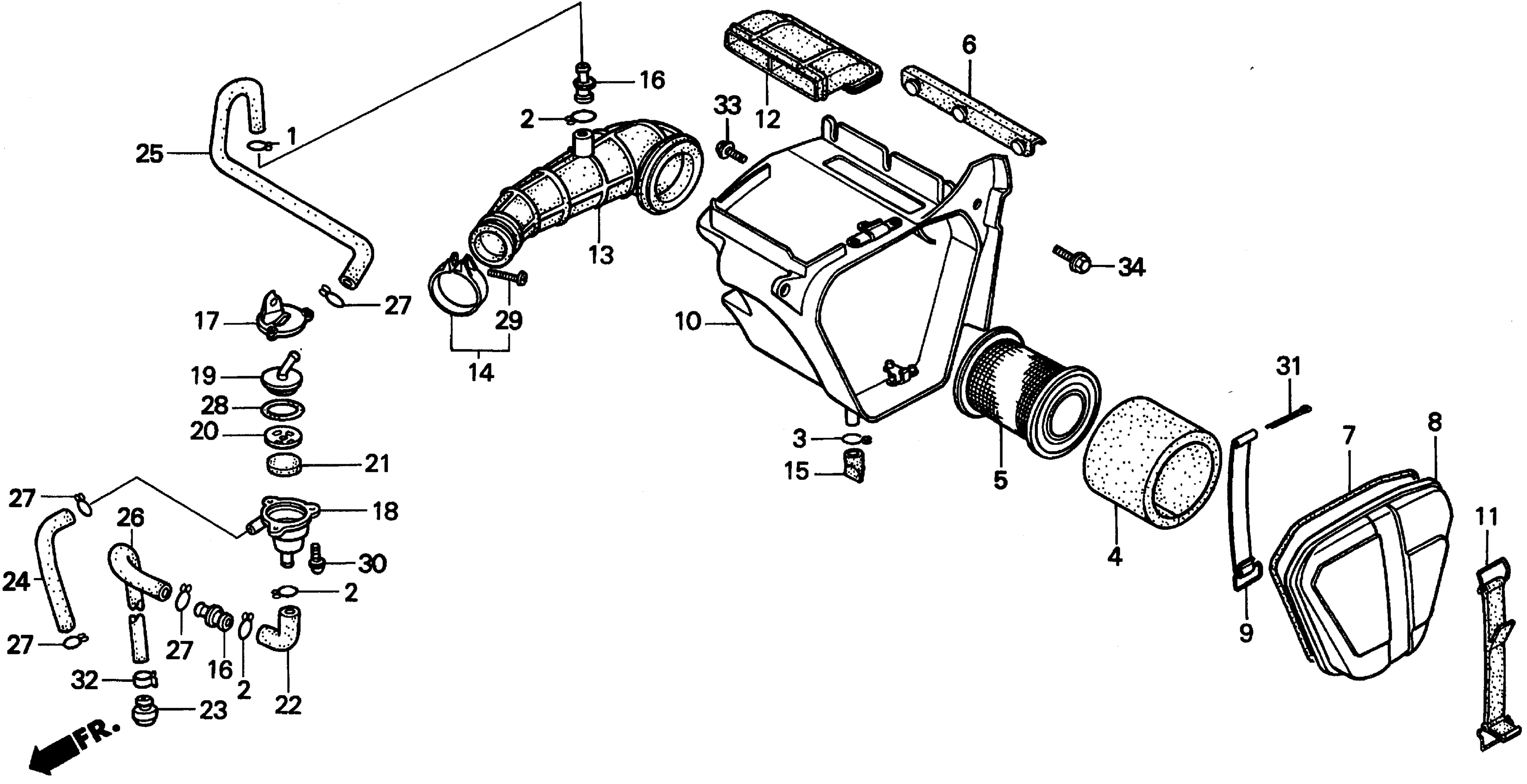

Схема воздушного фильтра (AC) для XR100R AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15707-634-000
По запросу
2
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
3
CLIP, BREATHER TUBE art. 15772-292-010
По запросу
4
ELEMENT, AIR CLEANER art. 17254-HF7-000
По запросу
5
HOLDER, AIR CLEANER ELEMENT art. 17212-KJ2-003
По запросу
6
SPLASH GUARD, AIR CLEANER art. 17215-GN1-000
По запросу
7
SEAL, AIR CLEANER COVER art. 17222-MN4-405
По запросу
8
COVER, AIR CLEANER art. 17220-GN1-760
По запросу
9
SPRING art. 17225-GN1-000
По запросу
10
HOUSING, AIR CLEANER art. 17230-GN1-760
По запросу
11
BAND, AIR CLEANER COVER art. 17235-GN1-680
По запросу
12
DUCT, AIR IN. art. 17240-KB7-000
По запросу
13
TUBE, AIR CLEANER CONNECTING art. 17253-KN4-L10
По запросу
14
BAND, AIR CLEANER CONNECTING TUBE art. 17255-303-010
По запросу
15
TUBE, DRAIN art. 17358-170-000
По запросу
16
JOINT, BREATHER TUBE art. 17359-428-000
По запросу
17
STAY, BREATHER art. 17361-KN4-L10
По запросу
18
BODY, BREATHER SEPARATOR art. 17361-419-670
По запросу
19
CAP, BREATHER SEPARATOR art. 17362-419-670
По запросу
20
HOLDER, ELEMENT art. 17363-419-670
По запросу
21
ELEMENT, CONDENSATION art. 17364-419-000
По запросу
22
TUBE A, DRAIN art. 17366-KG0-000
По запросу
23
PLUG, BREATHER TUBE art. 17370-419-700
По запросу
24
TUBE A, BREATHER art. 17371-KN4-L10
По запросу
25
TUBE, BREATHER (UPPER) art. 17372-KN4-L10
По запросу
26
TUBE, BREATHER DRAIN art. 17373-KN4-L10
По запросу
27
CLIP, TUBE (B12.5) art. 90651-MK3-780
По запросу
28
O-RING (47X1.9) art. 91305-419-670
По запросу
29
SCREW, PAN (5X20) art. 93500-05020-0G
По запросу
30
SCREW-WASHER (4X16) art. 93891-04016-07
По запросу
31
PIN, SPLIT (3.0X45) art. 94201-30450
По запросу
32
CLAMP, TUBE (D12.5) art. 95002-41250-04
По запросу
33
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
34
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
