модель 2000 года
- Модель XR100
- Код модели XR100R A

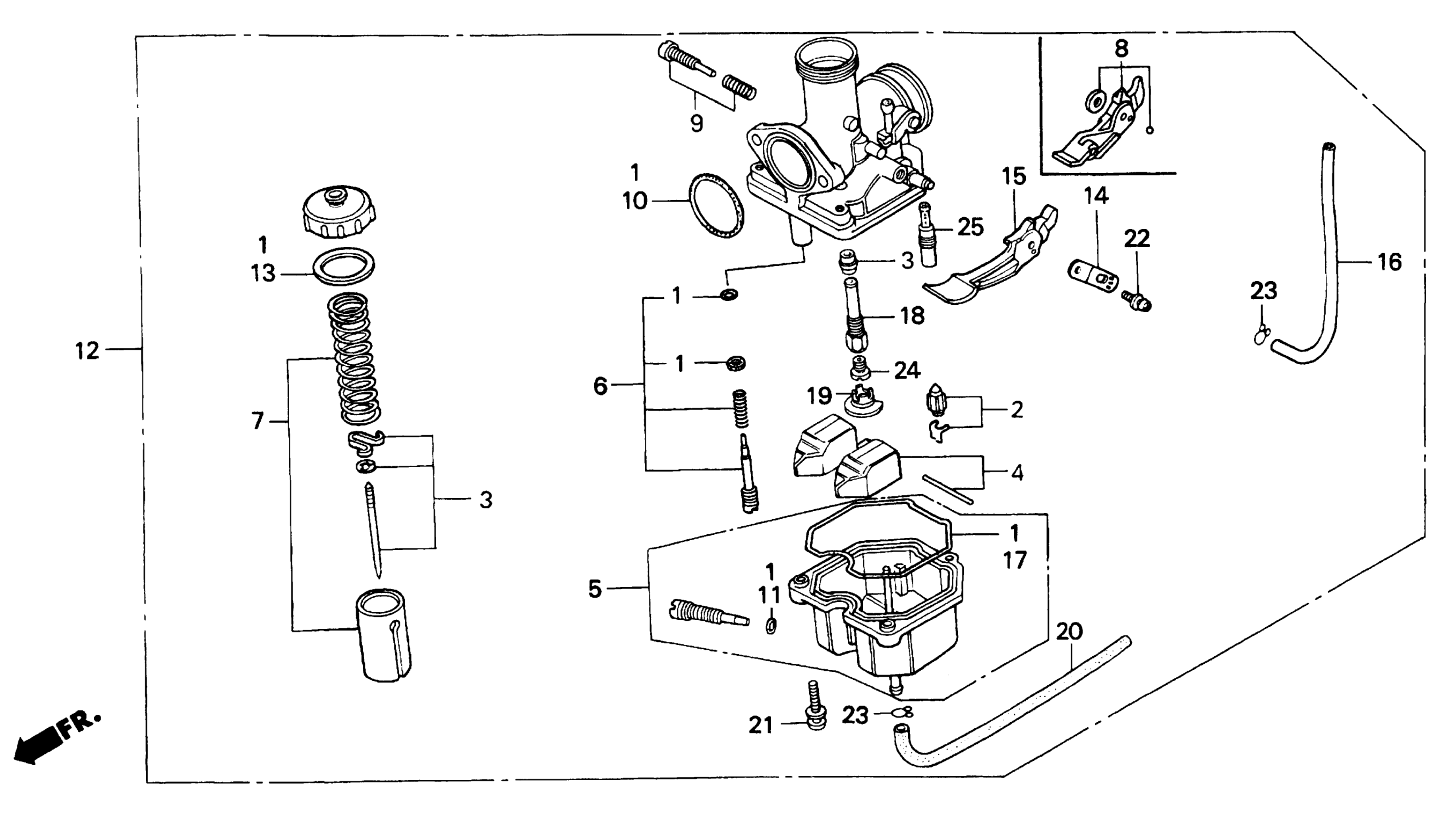

Схема карбюратора для XR100R A
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-KN4-A10
По запросу
2
VALVE SET, FLOAT art. 16011-KN4-A10
По запросу
3
NEEDLE SET, JET art. 16012-KN4-A10
По запросу
4
FLOAT SET art. 16013-KN4-A10
По запросу
5
CHAMBER SET, FLOAT art. 16015-KN4-A10
По запросу
6
SCREW SET A art. 16016-KC2-970
По запросу
7
VALVE SET, THROTTLE art. 16022-KN4-A10
По запросу
8
LEVER SET, CHOKE art. 16046-KCH-890
По запросу
9
SCREW SET B art. 16028-KB1-D11
По запросу
10
O-RING (2.4X29) art. 16075-GHB-B70
По запросу
11
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
12
CARBURETOR ASSY. (PD80C C) art. 16100-KN4-A10
По запросу
13
GASKET, TOP art. 16110-KN4-651
По запросу
14
PLATE, STAY art. 16119-440-004
По запросу
16
TUBE, AIR VENT art. 16198-KN5-405
По запросу
17
GASKET, FLOAT CHAMBER art. 16163-KCS-920
По запросу
18
HOLDER, NEEDLE JET art. 16165-KA9-671
По запросу
19
HOLDER, JET art. 16168-382-014
По запросу
20
TUBE, OVERFLOW art. 16199-435-771
По запросу
21
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
22
SCREW-WASHER (5X12) art. 93892-05012-08
По запросу
23
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
24
JET, MAIN (#95) art. 99101-GHB-0950
По запросу
24
JET, MAIN (#90) art. 99101-GHB-0900
По запросу
25
JET, SLOW (#38) art. 99103-KA9-0380
По запросу
