модель 2000 года
- Модель XR600
- Код модели XR600R AC

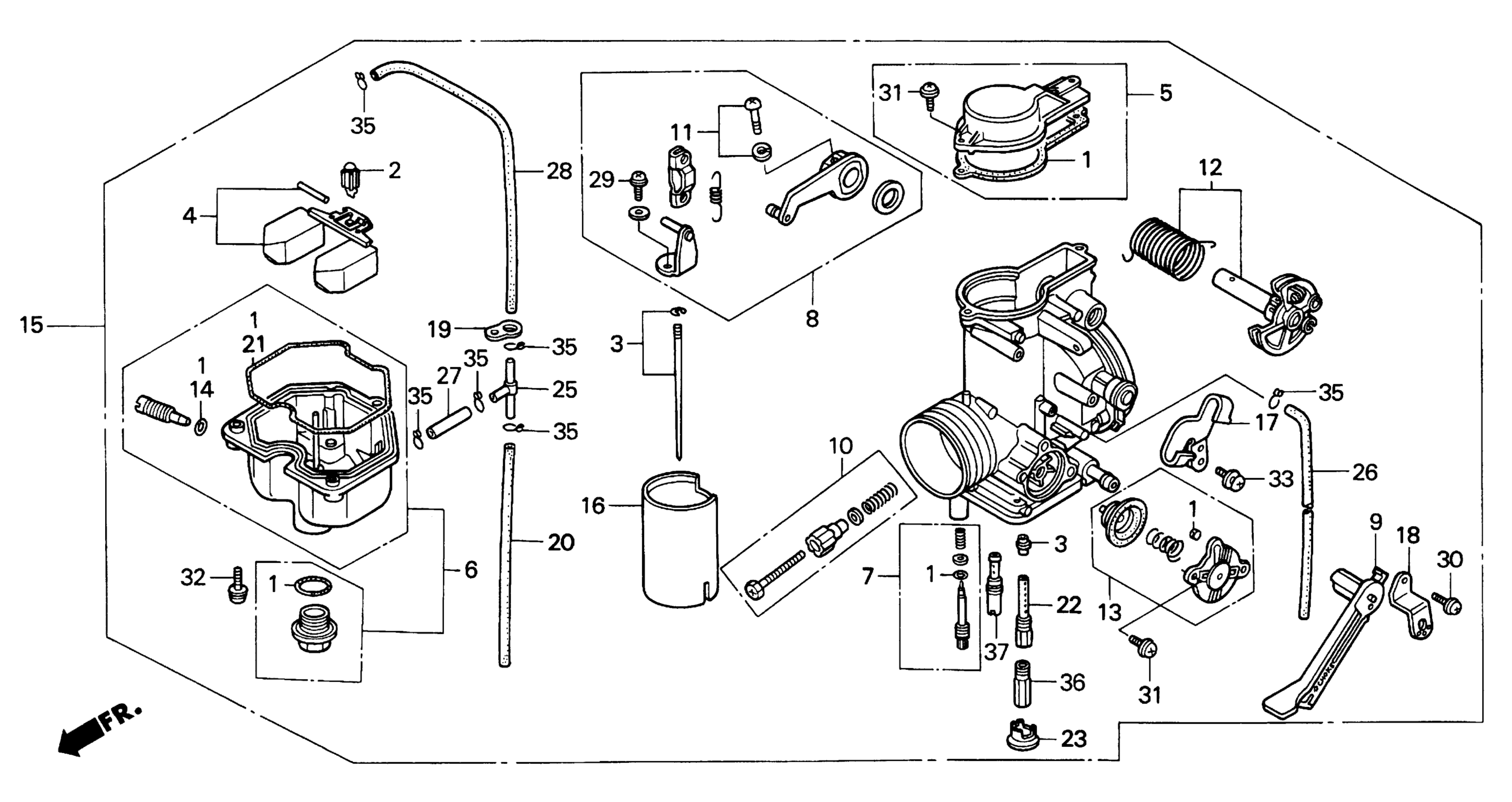

Схема карбюратора для XR600R AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET SET art. 16010-MAG-L01
По запросу
2
VALVE SET, FLOAT art. 16011-KA3-741
По запросу
3
NEEDLE SET, JET art. 16012-MAG-L01
По запросу
4
FLOAT SET art. 16013-KCY-670
По запросу
5
TOP SET art. 16014-MN1-671
По запросу
6
CHAMBER SET, FLOAT art. 16015-MAG-L01
По запросу
7
SCREW SET art. 16016-MG2-851
По запросу
8
ARM SET, LINK art. 16018-MAG-L01
По запросу
9
LEVER, CHOKE art. 16019-KCE-671
По запросу
10
SCREW SET B art. 16028-MAG-L01
По запросу
11
SCREW SET C art. 16029-KCE-670
По запросу
12
LINK SET, THROTTLE art. 16032-MAG-L01
По запросу
13
VALVE SET, AIR CUT art. 16048-KB7-901
По запросу
14
O-RING (1.3X4.3) art. 16075-GHB-640
По запросу
15
CARBURETOR ASSY. (PDM1B B) art. 16100-MAG-L02
По запросу
16
VALVE, THROTTLE art. 16112-MAG-L01
По запросу
17
STAY, WIRE art. 16119-MN1-671
По запросу
18
PLATE, CHOKE LEVER SETTING art. 16119-429-771
По запросу
19
BINDER art. 16134-460-671
По запросу
20
TUBE, FUEL art. 16199-KG4-405
По запросу
21
GASKET, FLOAT CHAMBER art. 16163-KCS-920
По запросу
22
HOLDER, NEEDLE JET art. 16165-MAG-L01
По запросу
23
HOLDER, JET art. 16168-382-014
По запросу
25
T-JOINT art. 16180-195-731
По запросу
26
TUBE art. 16198-KN5-405
По запросу
27
TUBE, FUEL art. 16199-428-405
По запросу
28
TUBE art. 16199-KR6-004
По запросу
29
SCREW-WASHER (3X8) art. 93892-03008-08
По запросу
30
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
31
SCREW-WASHER (4X12) art. 93892-04012-08
По запросу
32
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
33
SCREW-WASHER (5X12) art. 93892-05012-08
По запросу
35
CLIP, TUBE (B6.5) art. 95002-02659
По запросу
36
JET, MAIN (#140) art. 99101-357-1400
По запросу
36
JET, MAIN (#125) art. 99101-357-1250
По запросу
36
JET, MAIN (#145) art. 99101-357-1450
По запросу
36
JET, MAIN (#112) art. 99113-GHB-1120
По запросу
36
JET, MAIN (#115) art. 99101-357-1150
По запросу
36
JET, MAIN (#118) art. 99101-357-1180
По запросу
36
JET, MAIN (#120) art. 99113-GHB-1200
По запросу
36
JET, MAIN (#128) art. 99101-357-1280
По запросу
36
JET, MAIN (#130) art. 99101-357-1300
По запросу
36
JET, MAIN (#132) art. 99113-GHB-1320
По запросу
36
JET, MAIN (#135) art. 99101-KPS-1350
По запросу
36
JET, MAIN (#150) art. 99113-GHB-1500
По запросу
36
JET, MAIN (#138) art. 99101-357-1380
По запросу
36
JET, MAIN (#142) art. 99113-GHB-1420
По запросу
36
JET, MAIN (#148) art. 99113-GHB-1480
По запросу
37
JET, SLOW (#62) art. 99103-MAG-0620
По запросу
37
JET, SLOW (#58) art. 99103-MAG-0580
По запросу
37
JET, SLOW (#60) art. 99103-MAG-0600
По запросу
