модель 2001 года
- Модель ST 1100
- Код модели ST1100A A

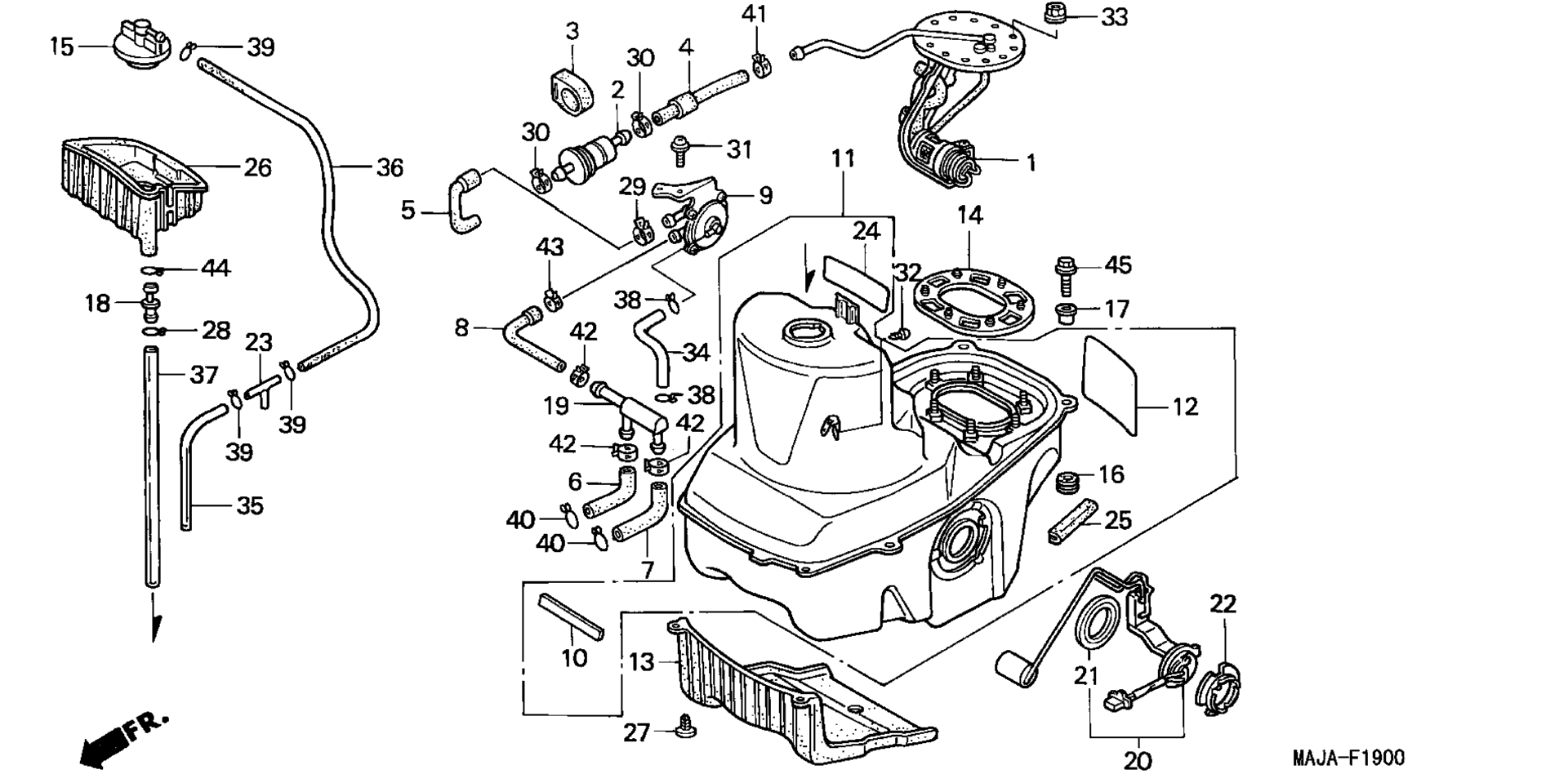

Схема топливного бака для ST1100A A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MT3-010
По запросу
2
FILTER, FUEL art. 16900-MG8-003
от 290 ₽
3
CUSHION, FUEL STRAINER art. 16905-MG7-000
По запросу
4
TUBE B, FUEL art. 16954-MT3-000
По запросу
5
TUBE C, FUEL art. 16955-MT3-000
По запросу
6
TUBE, R. FUEL art. 16956-MT3-000
По запросу
7
TUBE, L. FUEL art. 16957-MT3-000
По запросу
8
TUBE D, FUEL art. 16958-MT3-000
По запросу
9
PETCOCK ASSY., AUTO art. 16970-MT3-013
По запросу
10
CUSHION, BATTERY TRAY (A) art. 17509-MN5-000
По запросу
11
TANK, FUEL art. 17510-MY3-010
По запросу
12
TAPE, FUEL TANK PROTECTOR art. 17539-MT3-310
По запросу
13
PROTECTOR, FUEL TANK HEAT art. 17570-MT3-000
По запросу
14
GASKET, BASE art. 17574-MN5-000
По запросу
15
CAP, FUEL FILLER art. 17670-MT3-003
По запросу
16
RUBBER, RADIATOR MOUNTING art. 19051-KA4-000
По запросу
17
COLLAR, RADIATOR MOUNTING art. 19052-MB0-000
По запросу
18
JOINT, TUBE art. 19102-KT8-000
По запросу
19
JOINT, THREE WAY (D) art. 19525-MT8-000
По запросу
20
FUEL UNIT art. 37800-MY3-781
По запросу
21
GASKET, BASE art. 37801-689-000
По запросу
22
RETAINER, FUEL UNIT art. 37802-SD2-000
По запросу
23
JOINT, THREE WAY (3.5) art. 36010-PA6-004
По запросу
24
TAPE, PROTECTOR art. 81229-MR5-000
По запросу
25
RUBBER, PROTECTOR art. 83171-MT3-300
По запросу
26
TRAY, FUEL TANK art. 83502-MT3-000
По запросу
27
CLIP art. 90651-MT3-000
По запросу
28
CLAMP B, TUBE (12.5MM) art. 90661-GHB-610
По запросу
29
CLIP, FUEL HOSE art. 90678-MN5-000
По запросу
30
CLAMP, CANISTER HOSE art. 90682-SA0-671
По запросу
31
SCREW-WASHER (5X16) art. 93891-05016-07
По запросу
32
SCREW, TAPPING (4X6) art. 93901-24020
По запросу
33
NUT, FLANGE (6MM) art. 94050-06080
По запросу
34
BULK HOSE, FUEL (3.5X3000) (3.5X220) art. 95001-35003-60M
По запросу
35
BULK HOSE, FUEL (4.5X3000) (4.5X360) art. 95001-45003-60M
По запросу
36
BULK HOSE, FUEL (4.5X3000) (4.5X550) art. 95001-45003-60M
По запросу
37
BULK HOSE, FUEL (7.5X8000) (7.3X700) art. 95001-75008-60M
По запросу
38
CLIP, TUBE (B7) art. 95002-02070
По запросу
39
CLIP, TUBE (B8) art. 95002-02080
По запросу
40
CLIP, TUBE (B12.5) art. 95002-02130
По запросу
41
CLAMP, TUBE (D12) art. 95002-41200-04
По запросу
42
CLAMP, TUBE (D12) art. 95002-41200-08
По запросу
43
CLAMP, TUBE (D13) art. 95002-41300-08
По запросу
44
CLIP, TUBE (C12) art. 95002-80000
По запросу
45
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
