модель 2001 года
- Модель VT750
- Код модели VT750CD A/B

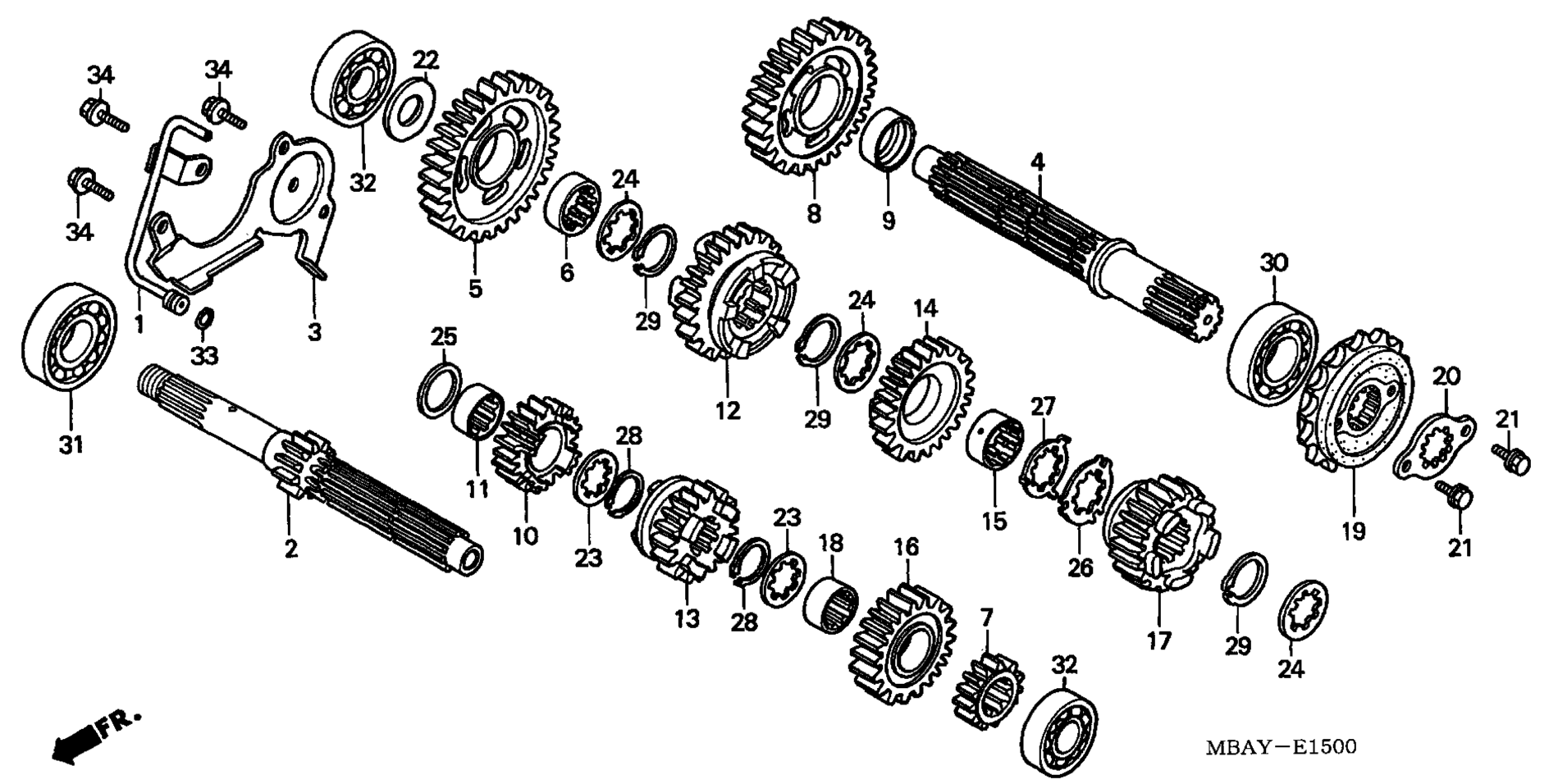

Схема трансмиссии для VT750CD A/B
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, OIL FEED art. 15520-MS6-000
По запросу
2
MAINSHAFT (12T) art. 23210-MBA-000
По запросу
3
PLATE, BEARING SETTING art. 23212-MS6-920
По запросу
4
COUNTERSHAFT art. 23220-MBA-000
По запросу
5
GEAR, COUNTERSHAFT FIRST (38T) art. 23421-MBA-000
По запросу
6
COLLAR, SPLINE (28X10) art. 23422-MV1-000
По запросу
7
GEAR, MAINSHAFT SECOND (17T) art. 23431-MBA-000
По запросу
8
GEAR, COUNTERSHAFT SECOND (34T) art. 23441-MBA-000
По запросу
9
BUSH (28X31X10) art. 23442-MR5-670
По запросу
10
GEAR, MAINSHAFT THIRD (20T) art. 23451-MY1-000
По запросу
11
BUSH art. 23455-MS9-750
По запросу
12
GEAR, COUNTERSHAFT THIRD (30T) art. 23461-MBA-000
По запросу
13
GEAR, MAINSHAFT FOURTH (23T) art. 23471-MBA-000
По запросу
14
GEAR, COUNTERSHAFT FOURTH (27T) art. 23481-MBA-000
По запросу
15
COLLAR, SPLINE (28X13.5) art. 23482-MR7-000
По запросу
16
GEAR, MAINSHAFT FIFTH (24T) art. 23491-MBA-000
По запросу
17
GEAR, COUNTERSHAFT FIFTH (25T) art. 23501-MBA-000
По запросу
18
COLLAR, SPLINE art. 23512-MR7-000
По запросу
19
SPROCKET, DRIVE (17T) art. 23801-MBA-000
По запросу
20
PLATE, FIXING art. 23811-MV1-000
По запросу
21
BOLT, FLANGE art. 90118-958-003
По запросу
22
WASHER (20X37X2) art. 90404-KK0-000
По запросу
23
WASHER, SPLINE (25X31X1.5) art. 90451-KY2-000
По запросу
24
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
25
WASHER, THRUST (25MM) art. 90456-MA6-000
По запросу
26
WASHER, SPLINE (28MM) art. 90463-MR7-000
По запросу
27
WASHER, LOCK (28MM) art. 90464-MR7-000
По запросу
28
CIRCLIP (25MM) art. 90601-107-000
По запросу
29
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
30
BEARING, BALL (28X54X20.6) (NTN) art. 91001-MN5-003
По запросу
31
BEARING, RADIAL BALL (62/25) art. 91001-MV1-003
По запросу
32
BEARING, RADIAL BALL (6204U) (KOYO) art. 96140-62040-10
По запросу
33
O-RING (5.6X1.9) (ARAI) art. 91318-ME5-003
По запросу
34
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
