модель 2001 года
- Модель VTR 1000F
- Код модели VTR1000F AC

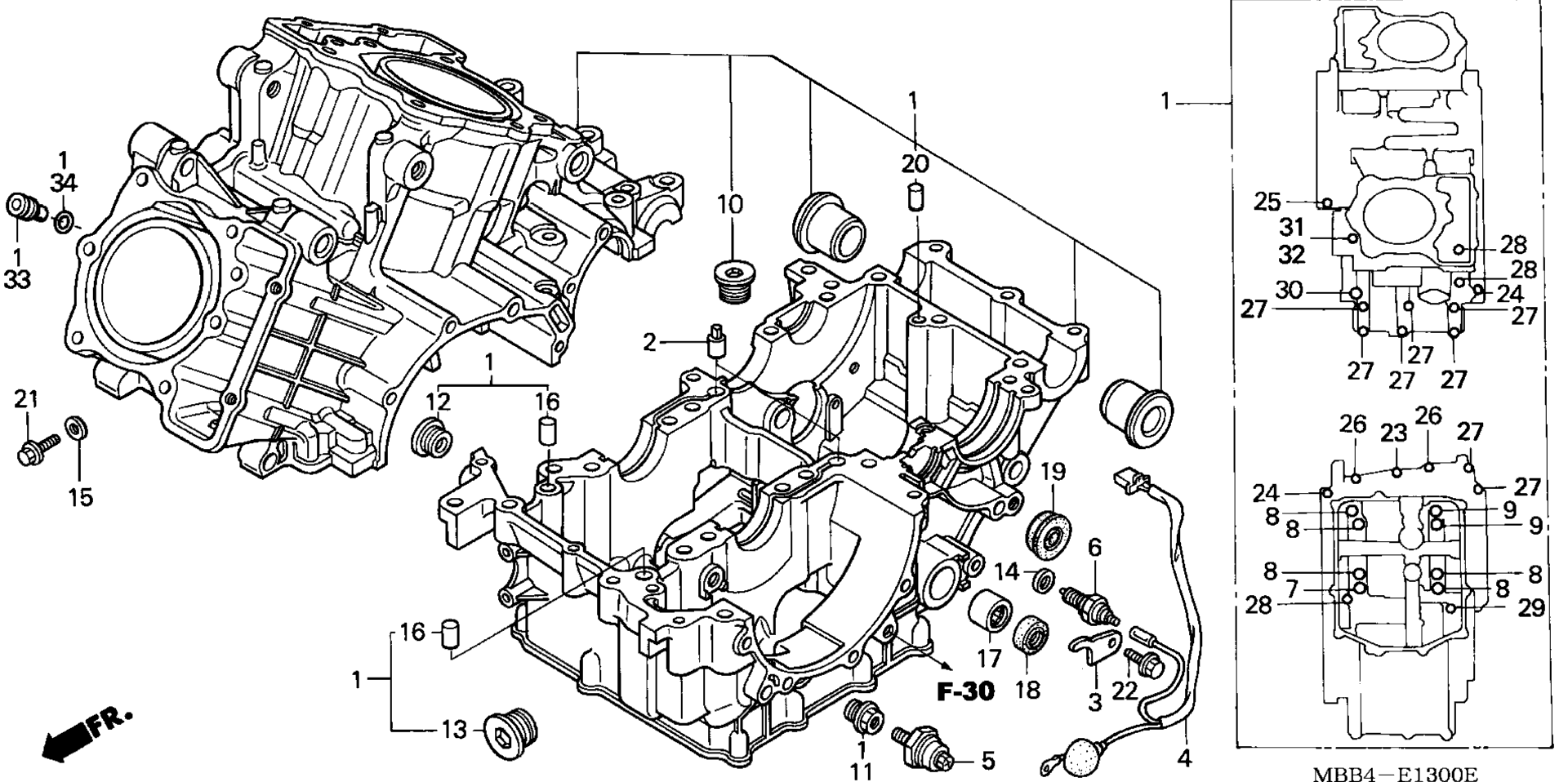

Схема картера для VTR1000F AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MBB-000
По запросу
2
ORIFICE (1.2MM) art. 11104-MW0-000
По запросу
3
PLATE, SPINDLE art. 24612-MAL-600
По запросу
4
SUB-WIRE, ENGINE art. 32111-MBB-000
По запросу
5
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
6
SWITCH ASSY., NEUTRAL (TOYO) art. 35600-KE8-003
По запросу
7
BOLT-WASHER (10X80) art. 90001-MBB-003
По запросу
8
BOLT-WASHER (10X105) art. 90007-MAT-000
По запросу
9
BOLT-WASHER (10X115) art. 90009-MBB-003
По запросу
10
BOLT, SEALING (18MM) art. 90031-MBB-000
По запросу
11
BOLT, SEALING (18MM) art. 90048-MY5-600
По запросу
13
BOLT, SEALING (24MM) art. 90083-PL9-000
По запросу
14
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
15
WASHER, SEALING (6.5MM) art. 90463-ML7-000
По запросу
16
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
17
BEARING, NEEDLE (14X22X16) art. 91106-KM1-013
По запросу
18
OIL SEAL (14X22X5) (NOK) art. 91203-KA4-771
По запросу
19
OIL SEAL (8X25X7) (ARAI) art. 91204-MG8-003
По запросу
20
PIN B, DOWEL (8X14) art. 94302-08140
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
22
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
23
BOLT, FLANGE (6X35) art. 95701-06035-00
По запросу
24
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
25
BOLT, FLANGE (6X65) art. 95701-06065-00
По запросу
26
BOLT, FLANGE (8X40) art. 95701-08040-00
По запросу
27
BOLT, FLANGE (8X50) art. 95701-08050-00
По запросу
28
BOLT, FLANGE (8X70) art. 95701-08070-00
По запросу
29
BOLT, FLANGE (8X80) art. 95701-08080-00
По запросу
30
BOLT, FLANGE (10X85) art. 95701-10085-00
По запросу
31
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
32
BOLT, FLANGE (8X75) art. 95701-08075-00
По запросу
