модель 2001 года
- Модель VTR 1000F
- Код модели VTR1000F A

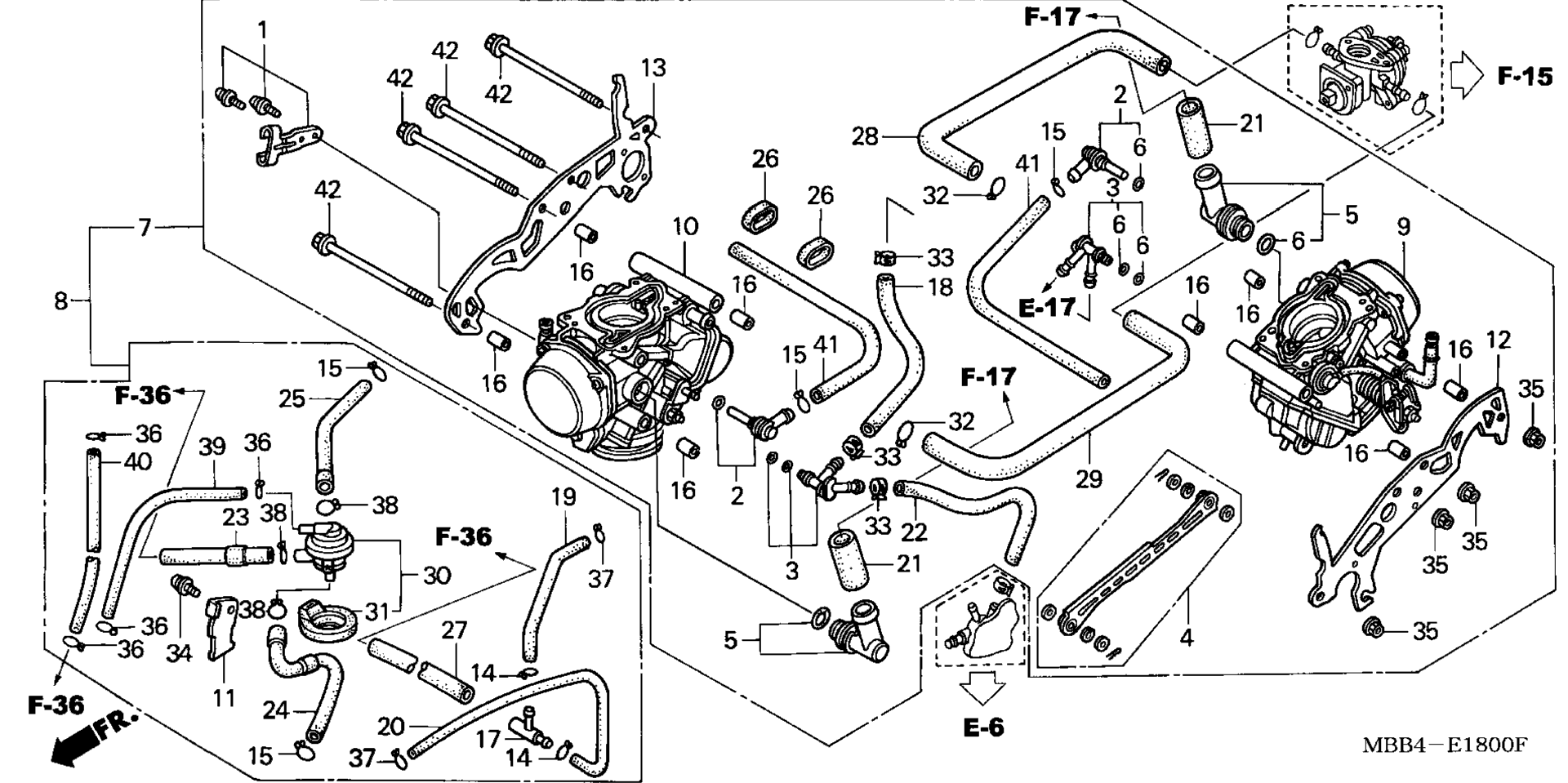

Схема карбюратора ASSY. для VTR1000F A
Схема
Детали
Номер
Наименование детали
Цена
1
STAY SET, WIRE art. 16018-KAZ-780
По запросу
2
JOINT SET art. 16024-MBB-640
По запросу
3
JOINT SET art. 16026-MBB-640
По запросу
4
LEVER SET, LINK art. 16035-MBB-640
По запросу
5
JOINT SET art. 16038-MBB-640
По запросу
6
GASKET SET art. 16040-MBB-640
По запросу
7
CARBURETOR ASSY. (VPT2A A) art. 16100-MBB-670
По запросу
9
CARBURETOR ASSY., RR. art. 16101-MBB-670
По запросу
10
CARBURETOR ASSY., FR. art. 16102-MBB-670
По запросу
12
PLATE, L. STAY art. 16119-MBB-640
По запросу
13
PLATE, R. STAY art. 16120-MBB-640
По запросу
15
CLIP, TUBE art. 16163-GHB-610
По запросу
16
PIN, DOWEL art. 16178-MZ0-000
По запросу
18
HOSE, WATER art. 16191-MBB-640
По запросу
21
TUBE art. 16193-MBB-640
По запросу
22
HOSE, WATER art. 16194-MBB-640
По запросу
26
BAND, RUBBER art. 16199-MBB-640
По запросу
28
TUBE A, FUEL art. 16951-MBB-640
По запросу
29
TUBE B, FUEL art. 16952-MBB-640
По запросу
32
CLIP, TUBE (B14) art. 90651-KM9-000
По запросу
33
CLAMP, TUBE (D12) art. 91405-PD1-004
По запросу
35
NUT, FLANGE (6MM) art. 94050-06000
По запросу
41
BULK HOSE, VACUUM (7X1000) (7X200) art. 95005-70001-50M
По запросу
42
BOLT, FLANGE (6X105) art. 95801-06105-00
По запросу
